HDGプロセス6インチXの6m四倍ライン、熱いすくいの電流を通す装置

熱いすくいの電流を通す装置6のインチX 6m四倍ライン フル オートに電流を通すこと

熱い圧縮空気の使用による長い槍騎兵のプラグの内部の吹く技術は1"の上の管のために使用されます（を含む1"）。この技術の使用法は内部の吹く、救う蒸気の消費および亜鉛粉の世代別量を減らすことの質の改善で起因します。

注意深く設計されていた亜鉛塵収集システムは塵フィルターの操作の安全を改善するために亜鉛消費および助けを減らすことができます。

この電流を通す植物は管がやかんに浸り、次に内部吹く場所に自動的に撤回することができるように設計されています。

装置を浸すスター ホイールのタイプは管の浸ることのために使用されます。それは別の連続したプログラムの使用によって浸る時間の柔軟に調節を助けることができます。

• 主要な技術仕様

• 適当な管のサイズ

• 退屈する体言:最高Min. 1/2」–。6"
• 壁厚さ:最高Min. 1.5mm –。4.5 mm
• 管長さ:5-6m （1/2」、3/4"） 4-6m （1" - 6"）

注:

（1）やかんの熱容量に基づいている容量は16000 kg/hrの内で限られています。

（2）管の長さは6mです。

（3）上記の図は100%の働き効率に基づいています。

ある種の大地主および長方形の管はこのラインによって扱うことができます。しかしラインは2本の管の内で限られますべきです長く、短い側面の比率は1.5の内で限られべきで、管の最少穴次元は25mmより大きくなければなりません。

正方形の管20*20mm;25*25mm;30*30mm;40*40mm、50*50mm;60*60mm;75*75mm;80*80mm;90*90mm;100*100mm;120*120mm;127*127mm

長方形の管

13*26mm;20*40mm;25*50mm;30*60mm;40*80mm;50*100mm;60*120mm;70*140mm;80*160mm;50.8*101.6mm

• 電流を通す方法

乾式の電流を通すシステム;

1-1/2以下の管ODは」四倍ライン方法と（を含む1-1/2」）処理されます;

管OD 2" - 4つは二重線の方法と（を含む4"）処理されます。

管OD 5"および6"は単一行方法と処理されます。

• 余分な亜鉛の拭くこと

管の外:外に吹くことの圧縮空気によって

管のの中:over-heated蒸気の内部の吹くノズルによる管OD 1/2」および3/4"。

1"の上の管のODのために（を含む1"）内部のコーティングの質、セービングの蒸気の消費および亜鉛粉の生成を減すことを改善するための槍騎兵のプラグの内部の吹く技術は採用されます。

• プロダクト使用法

• ガスおよび水サービスのため
• 概要の構造の為に

• 標準

B.S 1387の軽く、中型シリーズ、DIN 2441等。

• 単位

測定のメートル法は応用です。

• 電気システム

電源:都市供給によって

根本資料:380V±5%、50HZ、3は、制御回路の源段階的に行ないます:220V、50HZの単一フェーズ、24V D、C、

制御回路およびソレノイドのコイルのための変圧器は販売人によって準備されます。

概要容量:abt。260KW （全植物;付属装置を含んで）

• 圧縮空気

圧力:0.6Mpa （実用的なポイントの最少0.5Mpa）

消費:30Nm3/h

• 燃料:天燃ガス

消費:全能力:およそ1,900,000 Kcal/hr

天燃ガス230Nm3/hr （天燃ガスの燃焼の価値:8500Kcal/litre）

遊んでいる操作:およそ200,000 Kcal/hr

天燃ガス:24nm3/hr

バーナーの前のガスの圧力:最高。0.4Mpa

• 蒸気の（過熱させられるか、または乾燥した蒸気）

圧力:1.25Mpa （実用的なポイントの最少1.0Mpa）

温度:275°C

• 亜鉛コーティング:およそ500 g/m2。短くする浸る時間までに亜鉛コーティングは300 g/m2のまわりで減らすことができます
• 周囲温度:10°Cよりより少し
• 工程:

鋼管は引き続いて酸の漬物の、二重変化コーティングおよび乾燥されてです。そして乾燥された管は亜鉛浴室にスター ホイールを浸すことによって浸ります。

黒い鋼管からの電流を通された管への生産のフロー チャートは次の通りあります:（黒い鋼管）

• 生産能力（例）

次のテーブルは好ましい条件の下でB.S. Mediumの管の各サイズのための生産率の例を、示したものです。

（4）時間を浸すことは重いコーティングが要求されるとき生産率の非常に大きい要因です。必要なコーティングの重量を得る時間を浸すことは管の化学成分に従って作動条件が同じのとき主に変わります。より長く時間を浸す必要があるそれらの管の生産率はより低くなります。

（5）直線性は管の曲がることできるだけ小さいです。大きい曲がることの管はこの植物で滑らかに処理することができません。

管の曲がることが5mm/6mよりより少しべきであることが推薦されます。

• 供給の規模

• 前処理装置（バッチ クリーニング システム）

通常約3トンを重くする管の束は引き続いてきれいになります

頭上式旅行クレーンの使用による酸洗いの、第1溶け、第2溶けるタンク。

技術を洗う水は救う使用水量および環境の汚染を楽にするために採用されません。

管をピクルスにした後第1溶けるタンクで（汚れた）浸され、次に第2溶けるタンクに浸されます（きれいな）。第1そして第2溶けるタンクの溶ける解決は接続された一緒に循環の処置システムになることです。システムを循環する流動度は再生の処置がくずごとの0.5gの下で管理されていた後3第1溶けるタンクのm3 /h.The FeCl_2の内容解決のくずそしてFeCl_2の内容ごとの10gのまわりで管理されていますです。このきれいな解決は第2溶けるタンクに（きれいな）ポンプでくまれ、第2溶けるタンクのFeCl_2の内容はくずごとの1gと制御されます。解決は第1溶けるタンクに（汚れた）絶えずポンプでくまれ、次に再生の場所にポンプでくまれます。第2の後で管の表面に付く解決を溶かすことが非常にきれいであるように。やかんおよび亜鉛消費で発生する亜鉛かすは減ります。

それはこのシステムでオイル管のERWラインの使用なによって使用しません油を取り除くプロシージャを推薦しました。他の賢い無駄の油を取り除く解決を扱い、水を洗うための手段を採用しなければなりません。

前処理装置は以下の項目から成っています

• 6組の酸洗いタンク（デッサンの供給）

次元:8000 （L）×1600 （D）×1500 （W） mm

材料:穏やかな鉄骨構造が付いているガラス繊維。

• 2組の溶けるタンク（デッサンの供給）
• 運送管の束のへの/のためのFlatcar封じられた部屋の周囲の前処理区域。2セット
• 封じられた部屋の周囲の前処理区域。30mX12mX7m
• 乾燥の炉

溶けることの後で、管は電流を通す炉の排気ガスによって熱される乾燥の炉で運ばれ、乾燥します。それは以下の項目から成っています:

• 1組の供給のテーブル。

材料:鉄骨構造

• 1組の送信のチェーン装置

• 3つの送信の鎖

（2） 1組の一歩ずつ動かすギヤ モーター4KWを搭載するドライブ単位。

• 乾燥の炉

（1）炉（鋳鉄熱放射の版と）次元:8500 （L）×9124 （W） mm

（2） 1組の乾燥したシステムを吹く熱気のための鋼管熱交換体。

（3） 1組の内部に吹くことによって使用される熱い圧縮空気のためのステンレス鋼の熱交換器。

（4） 1組の炉のカバー プレート（熱絶縁材材料が付いている鉄骨構造）

（5） 1組の熱気の循環し、吹くシステム

熱気循環ファン容量:6660 NM³ /hr

温度:abt。150°C

注:具体的な基礎、赤レンガおよび労働力はbuyerの供給です。1人のエンジニアおよび3人の技術の労働者は場所の炉の構造のために働きます。

• 電流を通す装置

前処理をされ、乾燥された管は2 （か4）によって乾燥の炉2から転がり、浸るスター ホイールの小型スペースに得ます。

浸るスター ホイールが一歩ずつ回ると同時に、管は亜鉛浴室にimmerged （亜鉛浴室の温度は445°C- 455°C）、出口の位置に最終的に回ります。それから管は空気装置によって開始され、やかんに取付けられている受け入れの棚に落ちます。それから管の持ち上がるホックは活動化し、ホックに取付けられる出版物版は同時に押し下げます。この機能4によって管はホックの端を受け取り、一緒に従事しているべき管を避けることで配られた看護兵です。それから管は持ち上がるホックによって分離版を通ってきちんと行くために持ち上がり、亜鉛浴室の上で置かれる磁気ローラーの溝に付します。

磁気ローラーが周波数変換モーターによって運転されると同時に、管はやかんからのローラーによって撤回されます。撤回の単位の方法で管の別のサイズに一致させるのに、管の外側の余分な亜鉛はよりよく拭く効果を得るための圧縮され空気と外吹く装置によって、吹くノズルの別のサイズ使用されていますふき取られ、吹く圧縮機械の空気の圧力は圧力によって調節します弁を調節することができます。

管は撤回のローラーの上に達するときステップ歩行のビームによって内部吹く場所に移ります。管の内部の余分な亜鉛は過熱させられた蒸気（1/2」および3/4"）または長い槍騎兵のプラグによって爆発吹くことによって熱い圧縮空気とふき取られます。長い槍騎兵のプラグの内部の吹く方法は蒸気の消費をことができるノズル方法よりよく、内部に吹くことの質を救い、量の亜鉛粉を発生させることを減る改善します。しかし小さい管のためによく制御されなければ刻み目を取り除く処置か溶接burを得ないで管の内部の穴が（1//2か3/4"）。長い槍のプラグの内部に吹くことは非常に困難になります。そして顧客はあなたの状態に従って選択1できます。

内部に吹くことの後で、管は揺りかごのビームに移り、次に癒やすタンクに移ります。

システムは以下の項目から成っています:

• 電流を通す炉

（1）電流を通す炉

（2）炉に電流を通すための補助装置。

注:具体的な基礎、赤レンガおよび労働力はバイヤーの供給、1人のエンジニアであり、3人の技術の労働者は場所の炉の構造のために働きます。

• 1つの電流を通すやかん

次元:1800（W）×2910 （D）×8000 （L）×60 （T） mm （内部の有効なdimens。）

重量:37トン。

ボディ材料:低炭素の低いケイ素の鋼鉄（電流を通すことのための中国の鋼鉄スペシャル）。

溶接された平らな鉄骨フレームが付いている上部。丸かど

超音波によってテストされる、包含、不純物、通風孔等の放して下さい。

• 自動燃焼システム

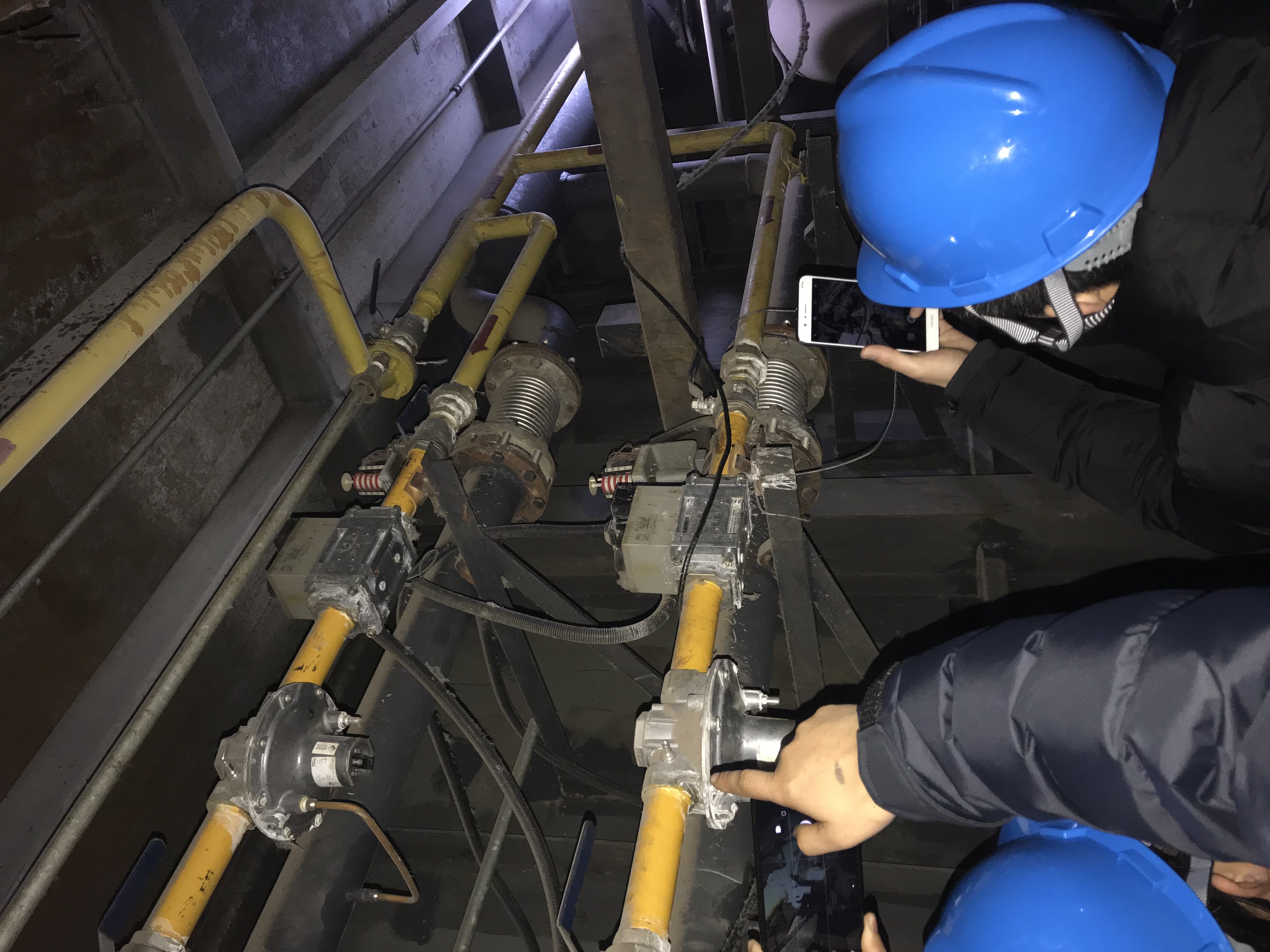

（1）自動燃焼のための6つの脈拍バーナーおよび補助装置

（2） 2組の熱い炎の再循環ファン

容量:27648 NM³ /hr

モーター:7.5KW

圧力:96のmm （H₂₀）、20°C

働く温度:500~800°C

（プロペラのための材料はこんにちは温度の合金です）

炎の温度が低ければよりOver Loadからのモーターを避けるためにファンが低速で働かせなければならない500°C。

（3） 2組の固定バーナーおよび再循環ファンのための設置基礎フレーム。

材料:鉄骨構造

（4）燃焼空気ファン

容量:4500 NM³ /hour

モーター:18.5 KW/2p

圧力:9000のmm （H₂₀）、20°C

（5）自動発火およびフレームアウトのモニタリング システム。

（6）やかんの亜鉛溶解の温度を監視するためのやかんに取付けられている2つの熱電対および2他は炉炉の炎の温度を監視するための炉に取付けました。

• 装置を浸すこと

（1）スター ホイールの単位を1浸組の浸すことは4つのスター ホイール、1つのシャフト、4つのサポータから成り、ACモーターN=5.5Kwを搭載するドライブは、連続したモード歩みます。

（2） 4つの棚。

（3）機械フレーム

（4） 1組の持ち上がる装置は1のホックおよび1の回転押す版の空気ドライブから成っています

（5） 1組の入口のimmerging出版物装置、空気の運転。

（6） 1組の出口の蹴り装置、空気の運転。

（7） 5組の運転装置が付いている永久的な磁気ローラー

ACコンバーター モーターN= 5.5 KW。

V=24-72m/min

磁気ローラーの位置装置（up-n-downは）調節します、

亜鉛浴室でimmergedすべての部品は特別な低炭素の低いケイ素の鋼鉄材料です

（8）外の吹く装置

26吹組の外に吹くことはすべてのサイズのために鳴ります（1/2から」| 6つ）

（9）版を分ける10組の管。

（10）磁気ローラーおよび運転装置を取付けるための1つのセット フレームの仕事。

• 単位および内部の吹く場所の撤回。

（1） 1組のフレームの仕事

（2） 1組のローラー銀行引くことの角度:13°

（3） 5組の永久的な磁気ローラーおよび5組の非磁気ローラー

（4） 1組の10のローラーのための運転単位

引くことの速度:20~60 m/min （無限可変的な速度）。

ドライブ モーター:ACコンバーター モーターN=5.5 KW

（5） 1組の内部吹く場所、空気ドライブ。

1"以下の管ODのために内部に吹くことは過熱蒸気が付いているノズルによって遂行されます。

1"の上の管ODのために（を含む1"）内部に吹くことは熱い圧縮空気が付いている槍騎兵のプラグによって運ばれます。

8つの内部吹くノズル（1/2から」| 3/4"）

16の槍騎兵のプラグの送風機（1" ~6"から）

正方形の管および長方形の管のためのすべての送風機

管（1/2」、3/4"）の長さが5mから6mをからカバーするべきであると同時に内部の吹くノズルの打撃は800mmに拡大しなければなりません。

（6）内部の吹く槍騎兵およびドライブのためのキャリアそして柵

（7） 1組の磁気プレートの、空気ドライブ単位が付いているステップ歩行のビーム。モーター:動きおよび3 cylidersΦ100×800横断動きの上下ののための2シリンダーΦ160×400。

（8）内部に吹くことのための傾斜の位置から水平姿勢に管を下げるためのモーターによって運転される3組の揚げべら。ラック・ピニオンの球の線形ガイド、ACmotor N=1.1Kwは全体で3セット使用されます。

（9）騒音を減らす空気の囲むドアが付いている1箱の亜鉛塵収集箱および亜鉛は漏出を粉にします。

• 治療後装置

冷却の後である特定の時間の自由大気で、電流を通された管は揺りかごのビームによって70℃~ 80℃水に浸ります。そして癒やされた管は点検テーブルに持ち上がる装置によって癒やすタンクから取られます。

• タンク1セットを癒やすこと

次元:8500 （L）×2450 （W）×1500 （H） mm

タイプ:チェーン コンベヤ、ブレーキが付いているステップ駆動装置モーター:7.5 KW

• 水はシステムをリサイクルします

（1）はポンプでくみます（100m3/h） 3セット

（2）冷却塔（450,000 Kcal/h） 1セット（バイヤーによる水ピットそして配管の供給）

• チェーン コンベヤの点検テーブル（水吹く装置を含んで下さい）

次元:8500 （L）×5000 （W） mm

ACモーター:4Kw

3組の第1 4つの溝のローラー コンベヤーへ管を置くための機械の転置。

• 最初ローラー テーブル

癒やされることの後で、管は点検テーブルに持ち上がり、次に不動態化のためのローラー テーブルに移ります。

• 1組の4つの溝のローラー
• 運転単位。

個々の運転のモーター:11×0.35KW

速度:72 m/min

• 不動態化の場所（ステンレス鋼材料）
• 機械、1#ローラー コンベヤーからの乾燥のスキッドへのinlettingのための1の転置の蒸気管の熱交換器そして2グループとの乾燥のチェーン スキッド、2#ローラー コンベヤーへのスキッドのためのoutlettingのための他の1。（熱交換器そして鉄骨構造は幸運の機械類によって供給されるデッサンを一致しているバイヤーによってなされます） （チェーン コンベヤおよび転置機械は幸運の機械類によって供給されます）
• インク印刷のための第2ローラー テーブル

（1） 11組の4つの溝のローラーは、4組の印書域、印刷域の内のそれら印刷の間に安定の管のために磁気です。

（2）運転単位。

個々の運転のモーター:11×0.35KW

速度:72 m/min

• コンピュータ化されたドット マトリクスの印字機4のセット。
• フル オートのパッキング場所
• 装置を集める亜鉛塵

内部吹くことによって形作られる亜鉛塵は亜鉛塵フィルターによって集められます。

それは以下の項目から成っています:

• フィルター・バッグ

タイプ:バッグ フィルタ

防空情報審査地域:200のM2

制御:P.L.C.

材料:穏やかな鋼鉄

包装袋:Tetronの針のフェルト

温度および圧力相違の監視センサー。

• 吸引ファン

容量:18000 NM³

圧力:307のmm （H₂ O）

• フィルターをあたためるための換気扇

容量:2634 NM³

圧力:247 Pa

• 熱交換器

区域:1つのM2媒体:暖かい空気の蒸気の温度:80℃

• 管システム
• やかんの上の亜鉛発煙のためのバッグ フィルタ。
• フィルター

タイプ:バッグ フィルタ、防空情報審査地域:600のM2の制御:P.L.C.

材料:穏やかな鋼鉄、包装袋:Tetronの針のフェルト

圧力相違の監視。

• 吸引ファン
• 容量:43000 NM³の圧力:200のmm （H₂ O）、N=27KW
• 管システム
• 付属装置
• 2組の亜鉛ポンプ
• モーター:5.5 KW
• 1組の亜鉛かすのグラブのバケツ
• 電流を通す炉の不用な発煙のための抽出システム

（1）管:材料:鉄骨構造

（2）煙突材料:鉄骨構造

（3）ファン

容量:3160 NM³ /hr

圧力:106のmm （H₂ O）

モーター:2.2 KW

• 電気制御システム

電流を通す植物は自動制御を作るように設計されます。システムは支持者から成っています:

• 3組の電源のパネル。
• 1組の主要なP.L.Cのコントロール パネル
• 1組の主制御の机
• 1組の治療後セクションのための制御停止

（1）蒸気ボイラ1 se

容量:3トン/時間

圧力:1.25Mpa

温度275^oc

（2）空気圧縮機4のセット

Q=13.3Nm3/min

P=0.8Mpa

N=75Kw

• 技術的な提案のために気づきます

• すべての電装品およびモーターはシュナイダー ブランドです;

機械を浸すことのような重要な機械に使用するコンバーターはSiemensのブランド磁気ローラーを撤回する内部の吹くキャリッジです。lagreファンの柔らかい開始のための他の重要な使用法はちょうど中国の上のブランドではないです。

• 燃焼システムは自動的に作動します;
• 配管し、ケーブルで通信する工学監督;
• 設置監督。
• バイヤーの供給:
• 住宅建設;
• すべての機械基礎構造;
• 電流を通す炉のための基礎;
• 乾燥した炉のための基礎;
• すべての床のための具体的な工学、配管溝、ケーブルで通信する溝の不用な酸の排出の溝は、不用な酸ピット等を集めます;
• 炉のための赤レンガそしてセメントの供給;
• ケーブルで通信し、配管;
• タンクを癒やすための水冷システムのピットに水をまいて下さい。
• 循環のためのピットを集める溶ける解決（制酸性のコーティング25m2）。
• 処理のための不用な酸収集ピット。（制酸性のコーティング50m2）
• 希釈剤の酸収集ピット（制酸性のコーティング50m2）
• 出荷条件
