| Brand Name: | Xinlingyu |
| Model Number: | なし |
| MOQ: | 1 セット |
| 価格: | 交渉可能 |
| Payment Terms: | L/C、D ・ D ・ P T/T |

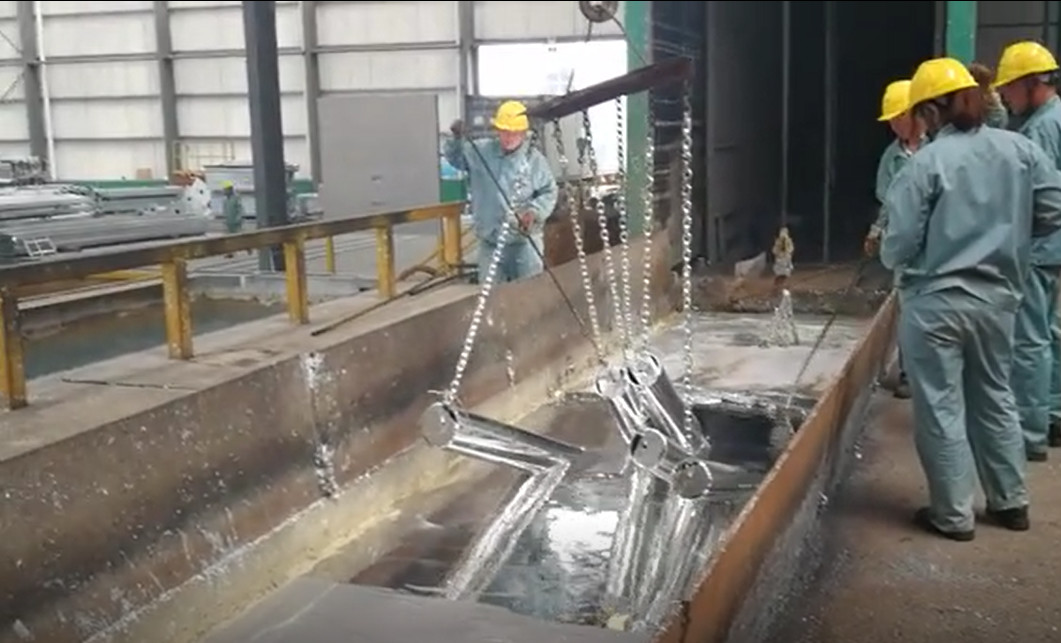

熱いすくいの電流を通された管の生産ライン熱いすくいの電流を通すライン
電流を通す熱いすくいは腐食からの金属、異なった企業の鉄骨構造設備で広く利用されたプロダクトを保つ効果的な方法である。錆を取除いた450℃溶解亜鉛液体のやかんに鋼鉄部品を、亜鉛をanti-corrosion金属を実現するために付着させる鋼鉄部分の表面で置きなさい。
1) 条件に従って自由にカスタマイズすることができる。オートメーションのレベルは全自動、半自動、簡単なマニュアルである場合もある。
2) 採用はSiemens、Scheider、Delix、Omron、LG、等のような電気部分の世界的に有名なブランドの部品を、進めた。
3) 酸霧の吸収装置、白い煙のdeduster、亜鉛塵によって集める装置、下水及び無駄の酸処置システム、汚染の放出を装備しない。
4) 広い適用分野、冶金学のような、製作および構造、交通工学、メカニズムおよび車の企業、等。
5) 私達のベテラン エンジニアが設計している私達の電流を通すプロセスは鋼鉄製品によって電流を通される層の均等性を保障し、よい耐食性があり、付着の強さは、成長した技術承認され、現在の電流を通す工業によって好ましい。
Ⅰ。生産ライン技術の急所:
プロジェクトは環境保護、省エネにでしたり、環境制御システム電流を通す、自動熱いすくいロジスティック・システム、総プロジェクト基づいている3システムから成り、マンパワーを減らすことである。
主要な技術:
フル オートの環境保護の熱い電流を通す生産ラインの1.Aプロジェクト
2.自動記号論理学の制御システムは生産音、使用資源に従って実時間調節で、効率的に行くことができる。
3.炉は亜鉛鍋、炉の温度の自動制御を熱するためにクリーン エネルギーを延長する亜鉛鍋の耐用年数を採用する
4.All不用なガスのコレクションの閉鎖した、中心にされた処置および排出の標準のゼロ放出。
Ⅱ. 技術的な変数
1.亜鉛鍋のサイズ:非鉄鍋、陶磁器の鍋4×1×1mの容量は26tについてある。
2.出力:1000t/year
3.タイプの暖房:電気暖房
4.Work転位:3転位（8時間/転位、年の作業時間300日、3つの転位、日の作業時間20h）
5.Layout:ループ形、スパンを渡って3は6.5mの長さである36.4mのレイアウトの計画の細部である。
6.電気および水
6.1電気機器の最高力は500Kwについてある。
6.2平均1ton生産で0.01m3水を、圧力0.2MPaより下がることができない必要としなさい。
6.3水のPHのレベルは6.5から8の水道水、河川水であるまたは井戸水は生産の間に消費を補うためにadoptable、主にである。
7.環境保護の処置システム:有益に作成のための不用なガスおよび浪費者の固体処置。
8.圧縮空気:裁ち切り圧力0.6Mp/cm2の空気要求6m3/h。
Ⅲ. システム・レイアウト
1.レイアウトの記述
各々に熱いすくいの電流を通すタンクおよびloading&unloading工作物の1.1Considering合理性は、全生産ライン1つを、6.5mの工場レイアウト採用する。1、原料及び完成品のそして1の関係を渡るLoading*unloading、1の第一次熱いすくいの電流を通す装置。（CADの細部）
1.2 Manaullyのローディングおよび工作物、他の操作すべての操業automaticlly荷を下す。
1.3すべての自動装置はセット手/自動操作である。
2.平らなレイアウトの図表
Ⅳ。科学技術プロセス
科学技術プロセスに電流を通す1.Hotすくい
2.フル オート操作のプロセス・アクション
負荷の位置への2.1操作マニュアルクレーンはグループ、信号で、手動で時完了掛かり;
2.2前処理の油を取り除くタンク、洗浄タンク、酸タンクおよび溶けるタンクへのフル オートマチックのローラーの電流を通す装置の上昇の工作物は区域の荷を下すことに引き続いて、そして入った;
区域の荷を下すことの2.3workieceは負荷のバスケットに亜鉛液体に機械の荷を下すことによって補助材料、工作物によって道の乾燥に加鉛であるためにの後で持ち上がる入る;
時間を浸すことを満たし、次に区域の荷を下すことに動くために遠心分離機および遠心分離機によっての後で持ち上がる亜鉛システムを浸すことによって亜鉛液体に浸る2.4;
2.5は発破亜鉛、冷却および不動態化に工作物を注ぐ;
2.6は排出のコンベヤー ベルト、テストの後の貯蔵に最終的に注ぐ。
Ⅴ。生産ライン基本装置、性能および変数
1）自動連続した輸送システム
1. 装置の性能および部品構成
1.1のガントリー タイプ自動移動のcraneThe移動クレーンはタンクの両側の間で移動する前処理のシール部屋にある。
装置変数:
①主要なエンジン:L31m （2つの柵の長さ） *W2.3 （2つの柵の中心間距離） *H4.5m （周囲の補助設備）
②ガントリー タイプ中間の柵の単一の棒のピクルスにするクレーン:1set、水平な移動V=6-15m/min （周波数制御）、持ち上がる操作V=5-15m/min （周波数制御）は、持ち上がる高さ3200mmはであり、quality≤1000kgを持ち上げる（棒、棚および部分の重量を含みなさい）
③連続したピッチの時間:10min （10minの上で調節できる）
④物質的な負荷の建設者の持ち上がる高さは1mである
1.2補助物質的なトロリーおよび乾燥のギャラリー:
サイズ:6500mmx700mm
力:18KW
1.3排出のコンベヤー
サイズ:3000mmx700mm
力:12KW
2) 装置、設備防食。
1. anti-corrosionタンク:
タンク構造:具体的な基礎を地面で作り、外的な使用のために増強するべき固定を前もって調整しなさい。
タンク変数:
| 名前 | 薄暗い（L*W*Hmm） | Qty | 機能 |
| 油を取り除くタンク | 1580*700*1000 | 6sets | オイルおよび錆を取除きなさい |
| 酸タンク | 1580*700*1000 | 3sets | 錆を取除きなさい |
| 洗浄タンク | 1580*700*1000 | 4sets | |
| 変化タンク | 1580*700*1000 | 1set | 工作物の活動的な表面 |
2. 装置の基礎腐食
、anti-corrosion前処理タンク基礎地面anti-corrosion溶かし処理システムの地面およびanti-corrosion不動態化タンク地面を冷却する。
Anti-corrosion:コンクリート構造物の表面の5つのmm FRPを適用しなさい
3）亜鉛鍋およびヒート コントロール システム
1.亜鉛鍋および暖房装置:
1.1亜鉛鍋
幾何学に従って工作物のサイズおよび出力要求は、電流を通すタンク（長さの×widthの×depthの×thickness）のサイズ電流を通した:投げ4000×1000×1000×300の高温抵抗のcastable亜鉛鍋、容量を18tの円形の底について形作る一度投げることはある。その保証期間は4年、正常な使用である
1.2亜鉛タンク暖房設備:quirementに関して生産への満足するに溶解した亜鉛速度を考慮することは324KWについて計算されるによって、荷を積んで。装置は電流を通すspecの国際的な高度の炭化ケイ素の棒、高く熱い効率、長く耐用年数によってなされるialヒート ロッドを完全に取り替える旧式の水晶管の保護カバー抵抗ワイヤー暖房を採用している。各ヒーター力は18KW、380VのYの関係、総18グループである。各ヒーターはSSRモジュール、自動調節による理性的な器械制御温度を使用する。、トラブル・フリー精密な、高い制御手入れ不要。
1.3変化タンク暖房
内部の循環の電気暖房装置。
指定および技術的な変数:
|
評価される流れ:40 | 50 m3/hの暖房温度:75 ℃ |
2. システムの重量を量ること:
自動制御は、最高100kg/basketの精密である±2kgである
3。鍋に入ることのシステム
全装置、鍋の時間に記録1つのバスケット/分（時間を浸すことの下で前提を許可する）
4.鍋でシステムを浸すこと:
伝送機器は生産音に従って、時間の浸を制御する。
5.鍋の遠心分離機システムから
全装置、自動遠心分離機機能の自動制御、
6.電流を通すバスケットの転換システム:
自動的に音に従うバスケットの制御転換
総力の上で20KWはある
4）治療後:
1.発破亜鉛システム:
材料に自動的に荷を積み、荷を下して、力は2KWである
2.冷却装置:
材料に自動的に荷を積み、荷を下して、力は2KWである
3.不動態化システム:
材料に自動的に荷を積み、荷を下して、力は2KWである
4.脱水機にかけるシステム:
材料に自動的に荷を積み、荷を下して、力は5KWである
Ⅵ。環境保護装置（塵、廃水および不用な酸を亜鉛でメッキしなさい）
1.塩酸の霧および排気ガスの処置システム
酸性染料で色落ちするタンクおよび変化タンク蒸気からの塩酸の霧iは主に、酸の霧および蒸気の混合物である。
1.1Technology設計
酸霧の吸収のプロセス フロー図表
1.2装置記述:
1.2.1酸の霧によって密封される部屋:サイズは約16500*2500*3000mmである
密封された部屋の構造:鋼鉄構造フレームの合成樹脂の版の側面図を描く棒は以上20年が、私達の会社のだけ顧客用密封された部屋の版であるanti-corrosion実現できる。密封された部屋の壁の挿入物の透明な窓、作動状態を観察し、作動させる鉄骨構造のプラットホームにあるのは利点の労働者である。酸タンク壁の1つの側面に煙道を取付ければ地面への間隔は高い2.5m吸出し送風機による酸の霧のごしごし洗うタワーへの吸引の酸の霧である。
1.2.2Purificationタワーの設計パラメータ:
閉鎖した屋内御馳走酸の霧の酸霧の煙道の酸霧の洗浄タワーはピクルスにすることを作り出した。3組のコレクション システムはアルカリのアルコール飲料のスプレーを通して設備の実際の容量に従って酸霧の生産を、再度浄化の洗浄システムそれを浄化する集め。
1.3効果の予言
酸霧の最初の集中は大気に排気ガスのスプレーの吸収の後にカバーが水スプレーの吸収物にトラップを閉めた後約43 mg/m3、塩酸の霧の浄化の効率である約95%、である。
2. 亜鉛塵の処理システム
支配2.1process
2.2.Process記述:
次にからバッグ フィルタそしてタワーの障壁を通してに塵を処置の表面積を高め、粉砕された噴霧のwahoutを採用し、効果を浄化するために達する有害な粒子をろ過する密封された部屋得る使用ファンおよび空の球
2.3装置の紹介:
生産ラインの2.3.1煙によって密封される部屋:1セット（8000*3700*3000mm）
密封された一定の入口および出口の両側は両側に鉄骨構造で先立って、防蝕版を、取付けるWindowsを、密封された部屋の状態を観察できる付ける。冷水は湿気の蒸発を防ぐために同じを、もたらした装置の腐食を密封した。
2.3.2オフ・ラインのパルスジェット袋の集じん器
変数:
空気容積の解任:7200m3/h防空情報審査地域:120㎡
フィルター率:1m/min設備抵抗:1200-1500Pa
設備によって支えられる否定的な圧力:5000Pa
2.3.3吸出し送風機
Choose高温抵抗の遠心ファン、セット1仕事の率をである11のKWの処理容量引き起こした:7200m3/h.
2.3.4エア・ホース:定まるために工場建物の構造を一致する（プロセス レイアウトを参照するため）
処理する2.3.5.After塵集中（粉） ≤120mg/m3
Ⅶ. 電気設計
1.projectはTN - C -をSの電気制御システム採用する。
よい2.adopt短絡のような電気防食の手段の設計を、積み過ぎ、漏出基づかせている。別の設計原理ワイヤー重い現在および弱い流れ。
3.startの停止、制御に、同時に現在がの電圧、ランニング、停止命令をあり。
4.heat抵抗ケーブル。
Ⅷ。技術サービス
熱い電流を通すことのための1.Provide設計計画:研修会を除いて熱い電流を通すことのための技術の図表。
2.Provide材料、装置、電気の設計、製造業は、全生産ラインのための構造取付け。研修会および公共装置は除かれる。
生産ラインおよび人々の訓練で全面的な3.Providingデバッギング。
