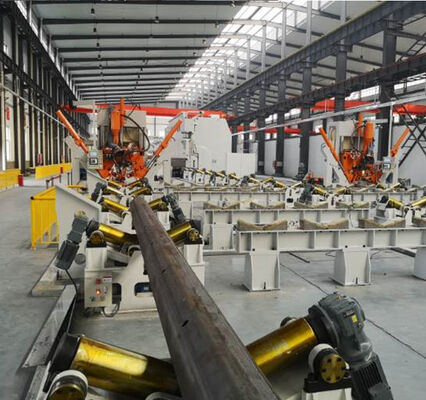

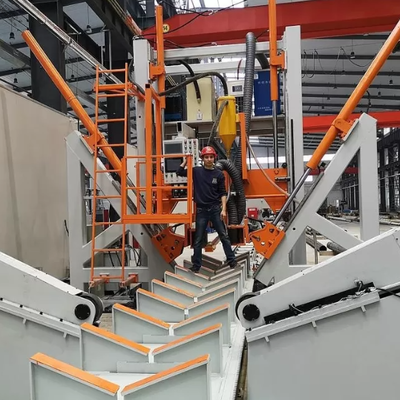

HM2500/14000ヘビーデューティCNCポールシャット溶接機は、特に以下の用途に最適化されています。大口径厚肉テーパー鋼管。14mの超長尺電柱や通信柱の縦継目の自動閉合とサブマージアーク溶接を実現します。
この装置は、1ピース、2ピース、3ピース組み立てポール構造をサポートし、円錐形ポール、八角形ポール、多角形ポールをカバーします。固定ガントリー溶接システムとサーボ同期移動V字型トロッコを採用し、油圧継目閉合と連続溶接を高い安定性で同期して完了します。
二重継目ポールの場合、システムは自動リフティングとポール回転をサポートし、手動での再配置なしで二次継目溶接を実現します。これにより、大口径ポール製造工場の連続生産効率が大幅に向上します。
| 項目 | 詳細 |
|---|---|
| 装置タイプ | 全自動CNCポール縦継目シャット溶接機 |
| モデル | HM2500/14000 |
| 適合ワークピース | 大口径電力ポール、5G通信ポール、ハイマスト電柱、多角形・円錐テーパーポール |
| 溶接プロセス | デュアルパワーダブルアーク3線サブマージアーク溶接（DC+AC複合溶接） |
| 最大溶接長 | 14000mm 全長溶接 |
| オプション機能 | リモートオンライン診断、産業用エアコン付き電気キャビネット、完全なスペアパーツセット |
| 番号 | パラメータ項目 | 技術データ |
|---|---|---|
| 1 | 適用ポール径範囲 | 400mm〜2500mm（大口径専用） |
| 2 | 最大有効溶接長 | 14000mm |
| 3 | 適用板厚・材質 | 5〜20mm（最大クランプ能力25mm）; Q235、Q355、Gr65炭素鋼 |
| 4 | クランプローラーグループ | 3セット同期油圧プレスローラー |
| 5 | 油圧ポンプ出力 | 2.2KW+2.2KW+3KW |
| 6 | V-トロッコサーボモーター出力 | 7KW無段階変速制御 |
| 7 | 垂直プレスストローク | 2200mm（大型ポール用強化大ストローク設計） |
| 8 | 作業台高さ | 800mm |
| 9 | 溶接電源システム | DC 250〜1250A + AC 250〜1250A デュアルパワー3線サブマージアーク溶接 |
| 10 | 溶接ワイヤ仕様 | 単線φ4.0mm / ツインワイヤ 2*φ1.6mm |
| 11 | 溶接速度範囲 | 0.3〜1.5m/min 無段階調整可能 |
| 12 | 溶接方向 | テーパーポールの大端から小端への自動溶接 |
| 13 | 溶接効果基準 | 片面溶接両面成形、安定した浸透 |
| 14 | 総重量 | 25トン |
| 15 | 全体寸法 | 31000 * 7000 * 6500 mm |
大型ポール溶接装置一式は、標準化されたヘビーデューティモジュールで構成されており、長期間の重負荷生産の安定性を確保します。
このヘビーデューティ大口径溶接機は、主に特大ポール製品の大量生産に使用されます。
| サービス項目 | サービス内容 |
|---|---|
| 保証 | 12ヶ月全機械保証、コアサーボおよび溶接システム長期保証 |
| スペアパーツ供給 | 消耗部品の長期工場直販 |
| 海外サービス | エンジニアによる海外設置、試運転、トレーニング可能 |
| リモートサポート | 24時間リモート障害診断とパラメータ調整 |
| 技術文書 | 完全な英語操作マニュアルとプロセスガイド |
| 質問 | 回答 |
|---|---|
| このヘビーデューティ溶接機で処理できるポールの最大直径はどれくらいですか？ | HM2500モデルは、400mmから2500mmまでの大口径に対応しており、特に超大口径テーパー電力ポールやハイマストポール用に設計されています。 |
| 2200mmの超大型プレスストロークの利点は何ですか？ | アップグレードされたロングストロークは、2000〜2500mmの大型ポールに必要な閉合変位を確保し、大口径ポール生産中の継目閉合不足や溶接欠陥を回避します。 |
| この機械は20mmを超える厚板を溶接できますか？ | 機械のクランプ力は25mmの厚さまで対応しています。20mmを超える高基準の浸透要件については、完璧な溶接品質を保証するために、二次サブマージアーク肉盛溶接を推奨します。 |
