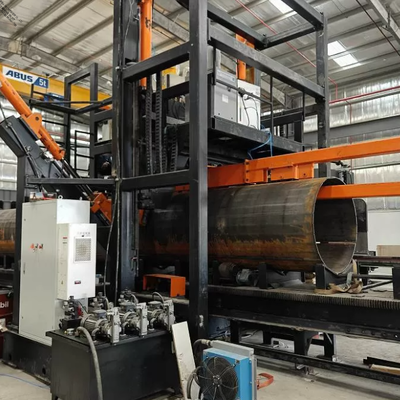

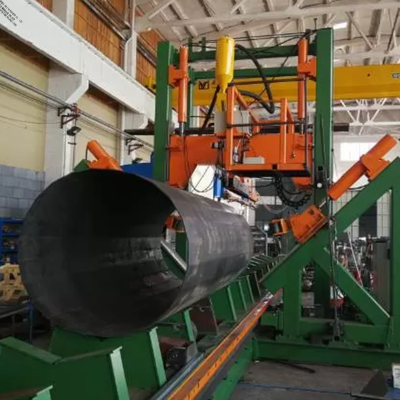

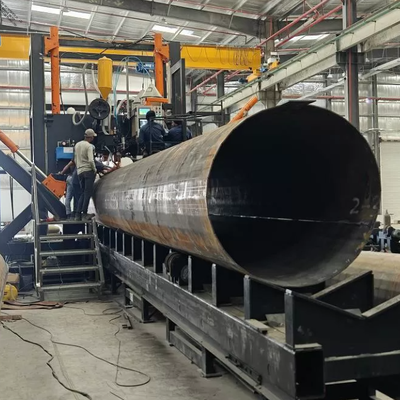

HM1900/14000 CNCポールシャット・ウェルディングマシンは,円形八角形5G通信ポールおよび高マストポール用に特別に設計された自動縦縫い浸水弧溶接機です.
| ポイント | 詳細 |
|---|---|
| 製品名 | CNCポール・シャット・ウェルディング・マシン |
| モデル | HM1900/14000 |
| 適用する | 5G通信ポール,電力の独占,高マストライトポール |
| 加工した柱形 | 円形円柱,八角形&多面型多角形柱 (1/2/3の殻構造) |
| 溶接技術 | 二重弧多線水中弧溶接 |
| 最大ポール長さ | 14000 mm |
| カスタマイズできるオプション | リモート・オンライン診断システム 隔離・エアコンの電気キャビネット パーツパッケージ |
HM1900/14000 CNCポールシャット溶接機は,特に5G通信ポールを含む,長い角型ポール,横切りの閉めシームの自動溶接のために開発されています.電源モノポールと高マストポール一部,二部または三部形の円形円柱と多角柱に適用されます.
装置は,溶接システムとマッチしたゲントリ固定構造を採用し,ポール輸送のためのサーボ駆動調整速度V型トロッリーです.溶接が同時進行する間,水力式クランプロールがポールシームを閉じます2つのセグメントの2つのシームのポールでは,最初の溶接シームを完了した後,リフティングロールは引き上げ,シールを自動的に二次シームの溶接のために位置に回します.
| 違う 違う | ポイント | 仕様 |
|---|---|---|
| 1 | 適用可能なポール外径 | 400 ~ 1900 mm |
| 2 | 最大加工ポール長さ | 14000 mm |
| 3 | 適用可能なプレート厚さ | 5 ~ 20mm,材料Q235,Q355,Gr65 (最大軸承厚さ 25mm,上記注釈を参照) |
| 4 | 固定ロールセットの量 | 3セット |
| 5 | 水力ポンプモーターの電源 | 2.2+2.2+3 KW |
| 6 | V型トロッリーのサーボモーターパワー | 7KW ステップレス調節速度 |
| 7 | 垂直押力 | 1600mm |
| 8 | 作業高さ (底から地面まで) | 800 mm |
| 9 | 溶接システム | 二重弧三線潜水弧溶接電源ユニット DC電源: 250~1250A AC電源:250~1250A |
| 10 | 溶接ワイヤの仕様 | シングルワイヤ Φ4.0mm / ツインワイヤ 2*Φ1.6mm |
| 11 | 溶接の移動速度 | 0.3 ~ 1.5 m/min,ステップレス調節可能 |
| 12 | 溶接方向 | 大直径端から小直径端まで溶接する |
| 13 | 溶接基準 | 標準プロセスで単面溶接の二面形成を達成 |
| 14 | 機械の総重量 | 23 トン |
| 15 | 総寸法 (L*W*H) | 31000 * 6600 * 6100 mm |
| 優位性項目 | 詳細な説明 |
|---|---|
| インテリジェントCNC自動調整 | CNCシステムは,自動で固定圧,ロール位置とトレリーの速度を調整し,ポール直径の変化後に,連続的に溶接中にシームを閉じ保持 |
| 優れた同期水力制御 | オプティマイズされた水力および制御システムは,左,右,中央のクランプロールの高い同期を保証します |
| 低極形変形 溶接後 | 完成した溶接シームに扭曲はありません. 仕様を満たす上流の形成プロセスであれば,機械の出口で手動の突っ込みとシームの調整は必要ありません. |
| 安定した頭から尾の溶接 | セルボ制御 V 形トロッキー ポールヘッドから尾まで連続溶接を実現し,溶接されていない尾段の長さを減らす |
| トリプルローラー・クランプ設計 | 3つのプレッシングロールグループで表面圧力を分散し,ポール表面のインデントと傷を軽減します.丸い,八角形,角型ポールに適しています. |
| 速速自動 トロッリー 戻り | V型電車のためのモーター化快回機能,操作者の労働強度を減らす |
| 調整可能な後部シームガイド装置 | 自動調節可能な導体構造,連続生産中に手動校正がほとんど必要ない |
| 視覚的な溶接監視 | 溶接頭に設置されたカメラは,シームを簡単に追跡し観察するために,シーム画像をメイン制御画面に送信します |
| 水冷蔵された内部の銅のバックブロック | 大幅に溶接の浸透を改善し,一貫した溶接形成を保証 |
| 二重シームポール用の自動回転 | 組み込まれてるリフティングロールメカニズムで,二次溶接のために2シームのポールを自動的に回転させる |
| シンプルな操作 | 生産サイクル全体に1人の操作者が必要 |
| オプションアップグレード設定 | 遠隔故障診断&パラメータ調整ネットワークシステム; 隔離されたエアコン電池キャビネット; 部品パッケージ |
| サービス項目 | サービス詳細 |
|---|---|
| 保証期間 | 12ヶ月全機械の保証; 主要サーボモーター,溶接電源,CNCコントローラのための長期保証 |
| 部品供給 | 工場価格で耐用部品の長期供給 |
| 海外の技術サービス | 海外の設置,運用,操作者訓練のために利用可能なプロエンジニア |
| 遠隔技術サポート | オンラインのリモートデバッグ,パラメータ最適化,エラートラブルシューティング |
| 技術文書 | 完全な英語操作マニュアル,溶接プロセスガイドとトレーニングビデオ |
| 質問 | 標準的な答え |
|---|---|
| HM1900/14000 溶接機で処理できる柱は? | 14m長い丸型角型ポール,八角型および多面型多角型ポール (1/2/3シェル構造) に適しています. 処理直径範囲400~1900mm,適用厚さ5~20mm. |
| この機械は2シームの八角柱の自動溶接をサポートしていますか? | はい.最初の溶接シート完了後,リフティングローラーラックが自動で棒を引っ張って回転し,再充電せずに2番目の溶接シートを実現します. |
| 20mm 以上の厚さのプレートには余分な表面溶接が必要ですか? | 機械のクランプ力は,材料を最大25mmまで支えます.しかし,20~25mm内の高い浸透を必要とする作業部品では,溶融鋼の詰め物は不十分かもしれません.主要の溶接後に浸水弧表面の溶接を追加することを提案します. |
