| 項目 | 詳細 |
|---|---|
| 製品名 | レベリング・シャーリングライン |
| モデル | CTL12×1600 |
| 加工材料 | Q235、Q355、Q460鋼、降伏強度≤460Mpa |
| 加工機能 | 鋼コイルの解舒、レベリング、CNC定長シャーリング、積重ね |
| 操作モード | 全自動連動 / 手動単体制御 |
| 適用産業 | 街灯柱、高柱、鋼構造物製造 |
| カスタマイズ可能なオプション | 積重ね台のサイズ、材料整理装置 |

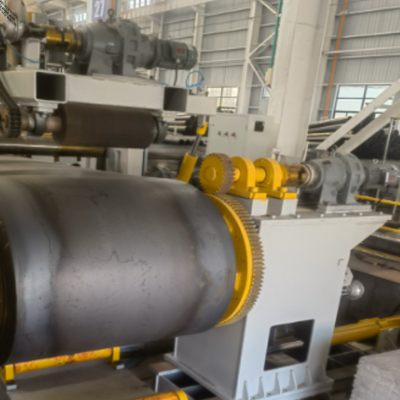

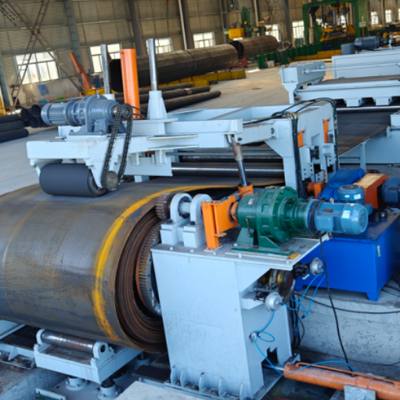

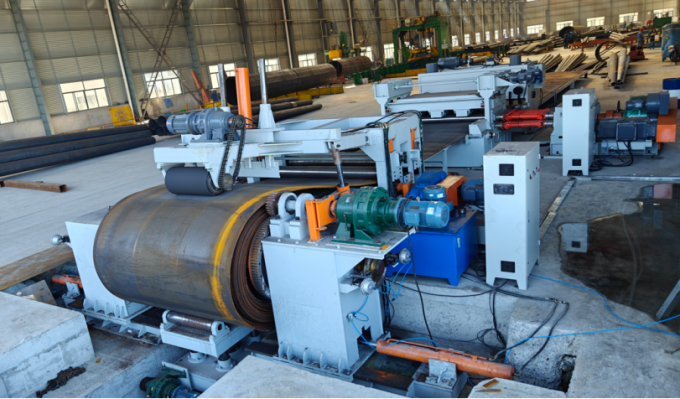

CTL12×1600 レベリング・シャーリングラインは、鋼コイルを長方形のフラットプレートに加工するために特別に設計されています。解舒、レベリング、定長シャーリングの連続プロセスを完了します。ライン全体を停止して、異なるプレートサイズの生産を切り替えるために、残りの鋼コイルを便利に巻き戻すことができます。

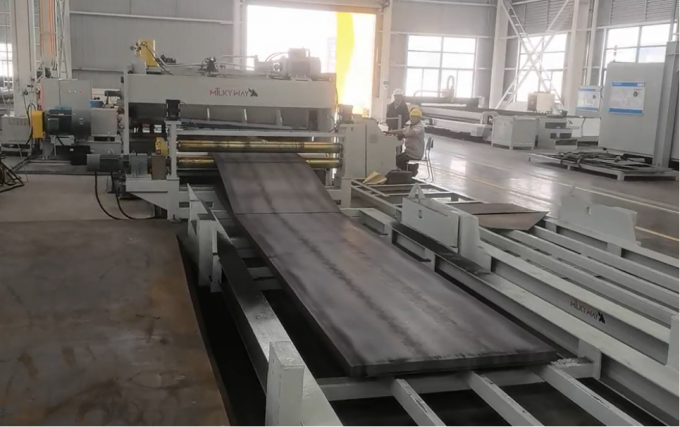

全自動CNC制御を採用しています。オペレーターはタッチスクリーンでプレートの長さと切断数量を設定するだけで済みます。生産速度が速く、人件費を大幅に節約できます。オペレーターは1名で済み、スタッフと鋼板の接触を最小限に抑え、安全な操作を保証します。
| No. | 項目 | 仕様 |
|---|---|---|
| 1 | 加工材料 | Q235、Q355、Q460、σs ≤ 460Mpa |
| 2 | 材料厚み範囲 | 5～12 mm |
| 3 | 材料幅範囲 | 800～1500 mm |
| 4 | 鋼コイル外径 | Φ800～Φ2000 mm |
| 5 | 鋼コイル内径 | Φ500～Φ760 mm |
| 6 | 最大コイル重量 | 30トン |
| 7 | 切断定長 | 2000～6000 mm |
| 8 | 最大レベリング速度 | 15 m/min |
| 9 | レベリングローラー径/ピッチ | Φ180 mm / 215 mm |
| 10 | レベリングローラー材質 | 40Cr |
| 11 | 入力電源 | 415V / 50Hz、3相 |
| 12 | 占有床面積 | 約19m (L) × 7.7m (W) |
| 利点項目 | 説明 |
|---|---|
| 統合機能 | 解舒、レベリング、定長切断、積重ねを1ラインで実現。コイル巻き戻しをサポートし、異なるプレート仕様の切り替えが可能 |
| 高精度CNC制御 | エンコーダー定長測定、タッチスクリーンによる任意の切断長さと数量設定 |
| 優れたレベリング性能 | 9本のアクティブレベリングローラー、プレートの内部応力を完全に解放し、安定した平坦性を実現 |
| 高い生産効率 | 連続自動生産、高速動作、総合生産コストの削減 |
| 簡単な操作 | オペレーターは1名で済みます。鋼板との直接接触を最小限に抑え、安全性を向上 |
| 柔軟な構成 | 積重ね台と整理装置は、街灯柱の生産要件に合わせてカスタマイズ可能 |
| 信頼性の高い安全保護 | 全ライン緊急停止ボタン、各加工セクションのインターロック保護 |
| サービス項目 | サービス詳細 |
|---|---|
| 保証範囲 | 全ライン12ヶ月保証。主要モーターと減速機には長期サービス保証 |
| スペアパーツ供給 | 摩耗部品の長期供給を工場価格で提供 |
| 海外サービス | 海外での設置、試運転、オペレーター研修に対応可能なエンジニア |
| リモートサポート | オンラインリモートデバッグと技術ガイダンス |
| ドキュメント | 完全な英語の操作マニュアルと操作トレーニング資料 |
| 質問 | 回答 |
|---|---|
| このCTL12×1600 レベリング・シャーリングラインは、どのような厚みと幅の鋼板を加工できますか？ | 厚み5～12mm、幅800～1500mmの鋼コイルに適しており、最大コイル重量は30トン、切断長さ範囲は2000～6000mmです。 |
| ラインを停止して残りの鋼コイルを巻き戻すことはできますか？ | はい。積込み台車は緩み防止ローラー構造で設計されており、ライン全体を停止して残りのコイルを巻き戻し、他の生産仕様に切り替えることができます。 |
| このレベリング・シャーリングラインは街灯柱の製造に適していますか？ | はい、もちろんです。最大積重ね長さを、お客様の最も長い街灯柱プレートに合わせてカスタマイズできます。テーパーおよび多角形ランプポールの生プレートブランキングに広く使用されています。 |
