| アイテム | 詳細 |
|---|---|
| 製品名 | CNC タンデム油圧プレス ブレーキ/二重リンケージ電柱曲げ機 |
| モデル | 2-WE67K-400/7000 |
| コアアプリケーション | 曲げ街路灯ポール、八角形ポール、テーパー円錐形ポール、高速道路のハイマストポール |
| 起源 | 江蘇省、中国 |
| MOQ | 1セット |
| 基準電圧 | 380V 50Hz、カスタマイズ可能 |
| 対象顧客 | 電柱製造工場、鋼鉄モノポール生産ライン |
| 主な構成 | Delem DA53T CNC システム、シュナイダーエレクトリック部品 |

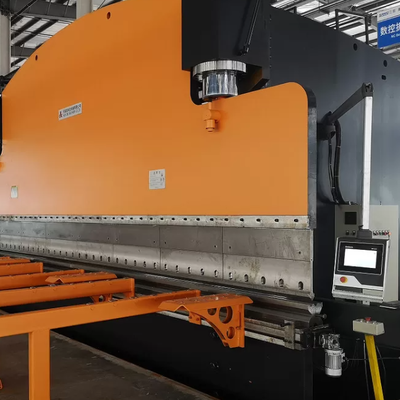

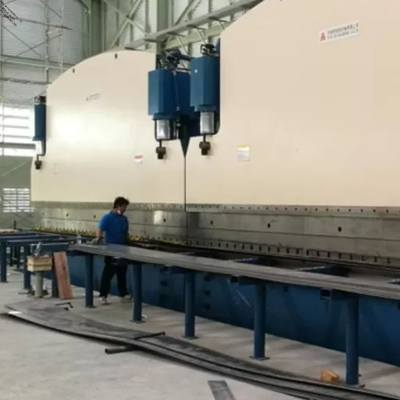

2-WE67K-400/7000 ダブルリンケージ CNC タンデム油圧プレス ブレーキは、同期して動作する 2 台の 400 トン シングルベンディングマシンで構成され、有効曲げ長さの合計は 14 メートルに達し、特にロングサイズのテーパー街路灯ポール、八角形ポール、大型ハイマストポール用にカスタマイズされています。 Y1/Y2 軸制御および機械式テーブル クラウニング補正システムを備えたオランダ Delem DA53T CNC コントローラを装備しています。主要な電気部品はフランスのシュナイダー製で、世界的に有名なブランドの付属品はすべて安定した長期動作を保証します。複数のカスタマイズされた街灯柱曲げ金型、サイドアンローディングシステム、自動プレート供給曲げライン、リモート故障診断機能、街灯柱生産のためのフルセットソリューションをサポートします。
| いいえ。 | アイテム | ユニット | パラメータ値 |
|---|---|---|---|
| 1 | マシンタイプ | - | マルチマシンタンデム電油圧同期CNCプレスブレーキ |
| 2 | 名目労働力 | トン | 2×400 |
| 3 | 単一作業テーブルの長さ | mm | 7000、リンク全長14000 |
| 4 | 2 つのフレーム間の距離 | mm | 5600 |
| 5 | 喉の深さ | mm | 950 |
| 6 | 最大開口部高さ | mm | 970 |
| 7 | ラムストローク | mm | 320 |
| 8.1 | 急速な下り速度 | mm/s | 60 |
| 8.2 | 作業曲げ速度 | mm/s | 7 |
| 8.3 | 戻り速度 | mm/s | 60 |
| 9 | メインポンプモーター出力 | kW | 2×30 |
| 10 | CNCコントローラー | - | Delem DA53T (オランダ)、Y1/Y2 軸 + メカニカルクラウニングシステム |
| 11 | テーブル報酬 | - | メカニカルクラウニングシステム |
| 12 | シリンダーシールブランド | - | 有名なブランド |
| 13 | 油圧バルブのブランド | - | ドイツの有名ブランド |
| 14 | 油圧ポンプのブランド | - | アメリカのブランド |
| 15 | リニアエンコーダのブランド | - | ファガル、スペイン |
| 16 | 主な電気部品 | - | シュナイダー, フランス |
| 17 | 単一マシンの正味重量 | kg | 50000、合計100000kg |
| 18.1 | 単体の全体寸法 L×W×H | mm | 7200×2710×5696 |
| 18.2 | 地上階の高さ | mm | 4500 |
| 18.3 | 全長（サイドアンロード装置を含む） | mm | 17500 |
| 18.4 | フロント素材サポートを含む全幅 | mm | 4040 |
| 19 | 輸出梱包方法 | - | 海上輸送用分解分割パッキン |
| カテゴリ | 詳細 |
|---|---|
| と | 街路灯ポール用厚さ18mmの上部ツールホルダー1セット、モールド全長14m |
| オプション 1 | 八角形ライトポール専用モールド、最小外径60mmテーパー八角形モールド、長さ14m |
| オプション 2 | 八角ポール＆ハイマストポール用マルチV下ダイセット、仕様150×150、長さ14m |
| オプション 3 | 7回成形ダブルテーパーコニカルポール金型 テーパー比:11/1000(Φ60～236) & 13/1000(Φ60～268) 適用ポール肉厚：3～4mm、断面分割構造、金型全長16m |

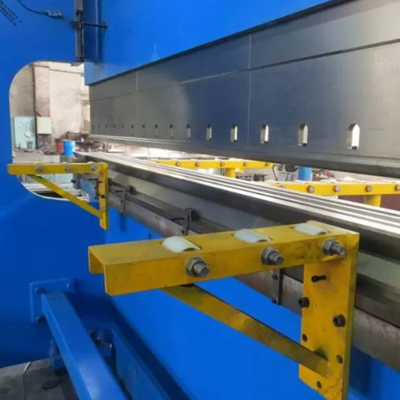

| 標準補助 | 上ホルダー両側に6.5m円錐型上型サポート2セット |

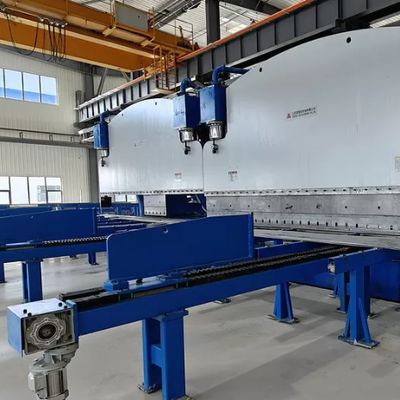

| オプション 5 | 押し出し式街路灯側荷降ろしシステム |
| オプション 6 | 遠隔故障診断＆遠隔パラメータ調整機能 |
| オプション 7 | 全自動電柱曲げ生産システム プレートトロリー、ローディングクレーン、ラテラルローラーラック、CNCフィードシステム、位置決め装置、拡張アンローディングラック、完成したポール保管フレームを含む |
| オプション 8 | 400トンプレスブレーキ用スペアパーツ一式 |
| パフォーマンスポイント | 利点の詳細な説明 |
|---|---|
| デュアル Y 軸同期制御 | ラムの両側に取り付けられたリニアグレーティング定規から位置信号をリアルタイムにフィードバックし、2つの油圧シリンダーを正確に制御 |
| 高剛性インテグラルフレーム | オイルタンク、ワークテーブル、サイドハウジング、ラムで構成される溶接構造、強力な耐荷重性と抗変形能力 |
| 電気油圧比例同期システム | ドイツ製比例バルブを採用、安定した応答、小さな機械的摩擦、継続的に安定した出力力 |
| 独立した格子設置設計 | ラスターセンサーはサイドフレームではなくC型ブラケットに固定されており、測定データは曲げ時のフレームのたわみの影響を受けません。 |
| ダブルマシンリンケージ同期制御 | メインマシンパネルでタンデムモードに切り替え、Delem CNC が 2 つのマシン信号を統合し、高速ダウン、速度シフト、曲げおよび戻り速度を正確に制御して同期リンケージを実現します。 |
| インテリジェント Delem CNC システム | 多言語操作インターフェース、曲げトン数、死点、速度変更位置を自動計算。特殊な曲げ要件に対応するラムの小さな傾斜をサポート |
| 完全な補助ガイドおよびバランスシステム | 長尺ワークや偏心曲げ加工の需要に対応し、プレート全長にわたって均一な曲げ精度を保証します。 |
| メカニカルテーブルクラウニング補正 | 重負荷時のワークテーブルのたわみを自動的に補正し、完成したポールの一貫した成形精度を確保します。 |
| 耐摩耗性油圧シリンダ | 表面焼入れ熱処理、良好な潤滑性、長寿命、低故障率 |
| ワークの種類 | 処理目的 |
|---|---|
| テーパード街路灯ポール | 長板曲げ、14mポールのワンステップ成形 |
| 八角形の街灯柱 | 特殊八角形金型成形、均一な角度精度 |
| 高速道路の高いマストポール | 厚肉大型ポールの重荷重リンケージ曲げ加工 |
| 円錐モノポール / 5G通信ポール | ダブルテーパー7パス成形金型マッチング |
| サービスアイテム | 具体的な内容 |
|---|---|
| 保証期間 | 12 か月の完全なマシン保証。油圧バルブ、ポンプ、モーター、CNC システムは 24 か月 |
| スペアパーツの供給 | 脆弱なオリジナルのスペアパーツを工場出荷時のコストで長期供給 |
| 海外サービス | 海外での設置、試運転、オペレータートレーニングに対応できるエンジニア |
| オンラインサポート | 24時間365日ビデオ＆遠隔オンライン診断サポート（オプション機能プリインストール） |
| 添付書類 | 完全な英語の操作マニュアル、曲げパラメータのチュートリアルと操作ビデオ |
| 質問 | 答え |
|---|---|
| 1. このタンデムプレスブレーキで加工できる最大曲げ長さはどれくらいですか? | 2 台の 7000 mm 機械が同期して動作し、有効曲げ長さの合計は 14 メートルに達し、長い街路灯のポールやハイマストのポールに完璧にフィットします。 |
| 2. このベンディングマシンはどのブランドのコア部品を採用していますか? | 主要CNCシステムはオランダDelem DA53T、リニアエンコーダスペインFAGAR、電子部品フランスSchneiderなど世界的に有名なトップブランドです。 |
| 3. この機械は先細りの八角形の街灯柱を形成できますか? | はい、ランプポール製造用に、八角形ポールとダブルテーパーの7回成形円錐形ポール（肉厚範囲3～4mm）用の適合する断面分割金型を提供しています。 |
