| ポイント | 詳細 |
|---|---|
| 製品名 | モノポールの直線機 / パワーポール直線機 |
| モデル | HJZ-2800 |
| 統合機能 | 棒の直し,プレートのスプレー,溶接後の丸め |
| 適用可能な作業部品 | 電源伝送モノポール,5G通信ポール,高マストライトポール |
| 原産地 | 江苏,中国 |
| MOQ | 1セット |
| 標準電圧 | 380V 50Hz,カスタマイズ可能 |
| ターゲット 買い手 | 鉄柱工場,通信塔の生産工場 |

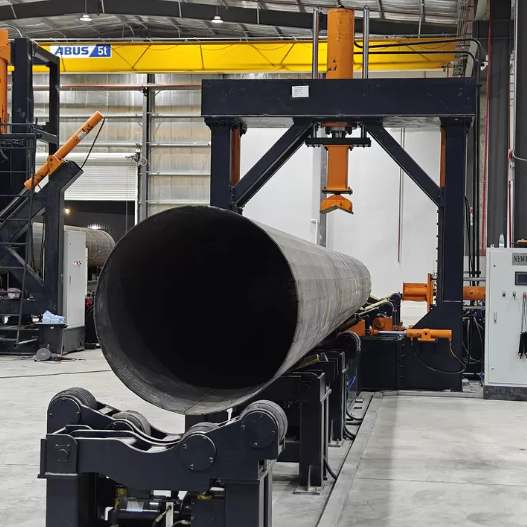

HJZ-2800重用液圧モノポールストレイター は,大直径,厚壁の電源ポール,5Gスマートモノポール,高速道路の高いマストポールに特化したものです.この高度な機械は3つの基本的な作業手順を統合しています: 長さ帯の溶接変形修正,鋼板のスプレーリング位置付け,2つ,溶接後のポール丸め方によりフレンジの組み立てが容易になります.

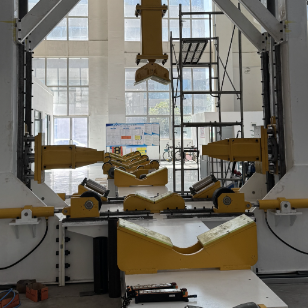

堅固な3梁のフレーム設計を備えたこの機械は,圧力損失を防ぐために,油回路を分離した独立したメイン・シリンダーとダブル・サイド・シリンダーを含んでいます.ジョグ制御システムは,サイドシリンダーの同期または別々の動作をサポート標準的な無線リモートハンドルとポリウレタンで覆われたプレッシングパーツは,ポール表面のインデントマークを排除します.組み込まれてる液圧式 リフティング サポート ロール と 回転 装置 は 荷重 を 大きく 簡素 化 する12mまで長さの柱が動いて回転します
| シリアルナンバー | 機能説明 |
|---|---|
| 機能1 | 縦縫い溶接後にポール曲線変形を直す |
| 機能2 | 上部と横側のシリンダーを通じて,フォローアップの完全な溶接のために手動スポット溶接をサポート,クラップとスプライス2つの曲がった鋼板 |
| 機能3 | フレンジのスムーズな設置のために完璧な丸い形に溶接したポールを再構成 |
| 違う 違う | ポイント | ユニット | 価値 |
|---|---|---|---|
| 1 | モデル番号 | - | HJZ-2800 |
| 2 | 適用可能なポール直径範囲 | mm | 700 ~ 2800 |
| 3 | 最大 支えられる ポール 長さ | mm | 12000 |
| 4 | 上部主シリンダーの労働力 | KN 関連品 | 1200 |
| 5 | メインシリンダーの最大筋 | mm | 1400 |
| 6 | シリンダー棒と作業台間の最大距離 | mm | 2900 |
| 7 | 単面シリンダーの出力 | KN 関連品 | 300 × 2 |
| 8 | 横側シリンダーの動力 | mm | 800 |
| 9 | サイド・シリンダーの垂直移動距離 | mm | 1300 |
| 10 | 最大水力労働圧 | MPa | 21 |
| 11 | 作業台 地面からの高さ | mm | 650 |
| 12 | 2つの列間の内空 | mm | 3200 |
| 13 | メインモーターパワー (ダブルポンプシステム) | kW | 15 + 5 でした5 |
| 14 | 主機の純重量 | 体重 | 25000 |
| 15 | 機械床のスペース | mm | 長さ:ポール長さ + 2500; 幅: 5300; 高さ: 6000 |
| 優位性項目 | 詳細 な 説明 |
|---|---|
| 3つ線束の組み合わさった枠 | 垂直起床運動のために上横梁の中心に設置された主液圧シリンダー |
| 垂直調節可能な二面シリンダー | サイド・シリンダーは,プレッシング・ポイントをポール中央軸に並べるために,長筋・シリンダーを通じて上下移動する |
| 独立した液体オイル回路 | メイン・シリンダーとサイド・シリンダーが分離パイプラインを採用し,相互の干渉がないし,圧力がゼロです. |
| ジョグ操作制御 | すべての動きはジョグモードで動作; 2つのサイドシリンダーは同時にまたは個別に実行することができます |
| 水力式持ち上げ支援ロール | 長棒の前後移動を容易にするための前後両方のリフティングホイルの2セット |
| 水力回転装置 | 両端の回転構造を上げ,加工中に自由にポールを回転させる |
| 補助位置付けロール | 4つの小さな水力シリンダーが内部ロールを制御し,ポールを安定的に固定します |
| 標準的な無線リモコン | 手持ちのリモコンで,より安全で,機械から離れた1人操作 |
| ポリウレタン保護コーティング | すべての接触プレッシングパーツは,ポール表面の擦り傷とインデントを避けるためにPU層で包まれています |
| ポールタイプ | 対応する作業段階 |
|---|---|
| 大型の電源伝送専制 | 溶接後の直し,丸め,プレートスプレー |
| 5G通信信号ポール | 厚壁の形成,位置付け,変形修正 |
| 高速道路の高マスト照明柱 | 超大型の長柱の曲線矯正 |
| ポイント | 仕様 |
|---|---|
| 輸出用パッケージ | 分裂式分解 防水フィルム + 重鋼フレームパッケージ |
| 総総重量 (パッケージを含む) | 約27500kg |
| 生産 リード タイム | 預金を受け取ってから15~25日 |
| ロードポート | 上海港 / 寧波港 |
| 貿易条件 | FOB,CFR,CIF 交渉可能 |
| サービス項目 | サービス詳細 |
|---|---|
| 保証対象 | 12ヶ月全機械の保証 24ヶ月水力シリンダー,ポンプ,メインモーター |
| 部品供給 | 低コストの脆弱なスペアパーツの長期供給オンライン |
| 海外 の 奉仕 | 海外の設置,運用,操作者訓練のために利用可能なプロエンジニア |
| オンライン技術サポート | ビデオ,メール,電話によるトラブルシューティングのガイド |
| 裏付け文書 | 完全な英語操作マニュアルと操作ビデオを一緒に提供 |
