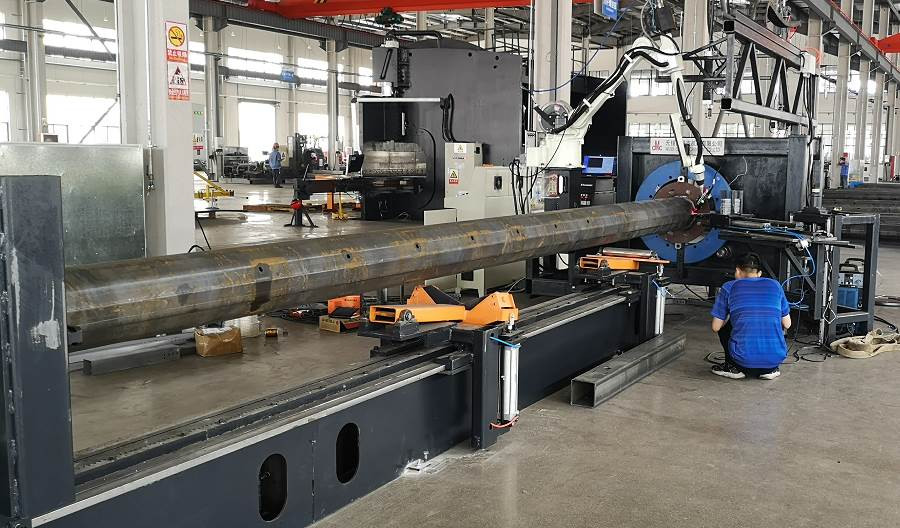

RW-DC120/260は,鋼鉄の軽ポール製造のために設計された統合自動生産システムです.それはベースプレート溶接,硬化剤溶接,一つの連続作業流程でCNCプラズマドア切断このシステムは,高生産効率で手作業を減らすことで,円形,円形,八角形のライトポール製造に適しています.
| パラメータ | 仕様 |
|---|---|
| ポール直径範囲 | 120~260mm |
| ポール最大長 | 12〜14m |
| 厚さ範囲 | 2.5-4.5mm |
| 最大重量容量 | 150kg |
| 運転速度 | 6〜48m/h |
| プラズマ源 | ハイパーサーム パワーマックス 45 |
| 切断厚さの容量 | 6mmまで |
| 生産サイクル | 10-15分/ポール |
ロボット用溶接システムは,ロボットと溶接電源とのリアルタイム通信を通じて,安定した弧制御と一貫したシーム品質を保証します.ベースプレート構造のための円形シーム溶接と強化肋骨溶接をサポート.
| 違う 違う | ポイント | パラメータ |
|---|---|---|
| 1 | 柱または丸い棒の直径 | 120mm |
| 2 | ポールまたは丸い棒 最大直径 | 260mm |
| 3 | 棒または丸い棒 最大長さ | 12~14m |
| 4 | 棒または丸い棒の最小厚さ | 2.5mm |
| 5 | 棒または丸い棒 最大厚さ | 4.5mm |
| 6 | ポールまたは丸い棒 最大重量 | 150kg |
| 7 | 運転速度 | 6~48m/h,調節可能,ACセルボ制御 |
| 8 | 溶接速度 | 基準速度 5~7分/パーツ |
| 9 | 最長切断距離,X軸から下へ | 1500mm |
| 10 | プラズマ源 | ハイパーサーム パワーマックス 45 適した最大厚さ:6mm (米国製) |
| 11 | 穴と質の高い切断のための最大厚さ | プラズマ源に基づいて 標準とオプションをアップ |
| 12 | 最大切断速度 | プラズマ源に基づいて (一つの通常のライトポール電気ドアのために,切断時間は約30~40秒です) |
| 13 | CNCシステム | シ・ダフェン (SF-2100S) |
| 14 | 巣を作るソフトウェア | スマートネスト |
| 15 | CNCプラズマ切断タッチ | 1セット |
| 16 | 弧の電圧高さ制御装置 | 高さ HP105 |
| 17 | 高さ 装置 | プラズマ トーチ 高さ移動装置,1セット |
| 18 | 一本のポールでの生産速度 | 10~15分 積み卸しを含む 柱の大きさに応じて |
