| ブランド名: | CMC |
| Model Number: | HJZ-1800 |
| MOQ: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | L/C,T/T |
| 供給能力: | 特定の要求に応じて |

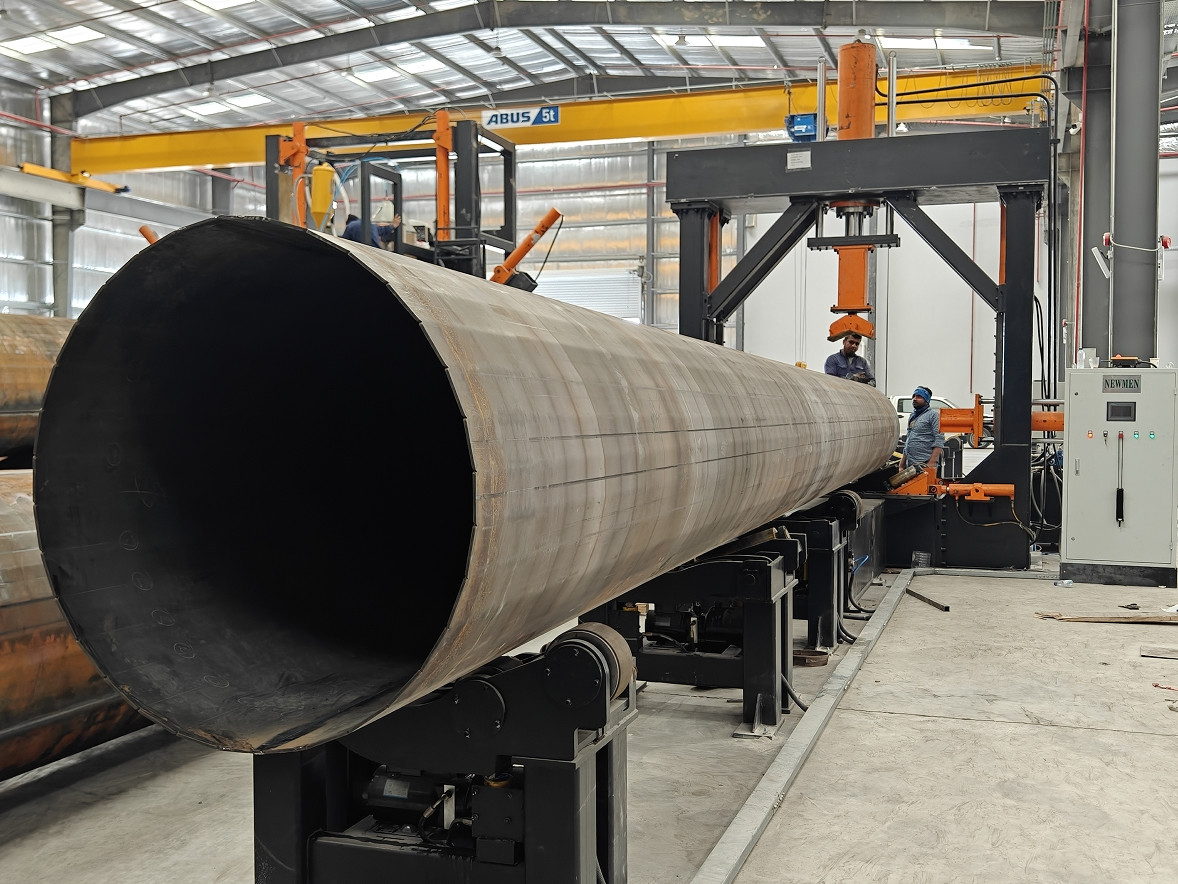

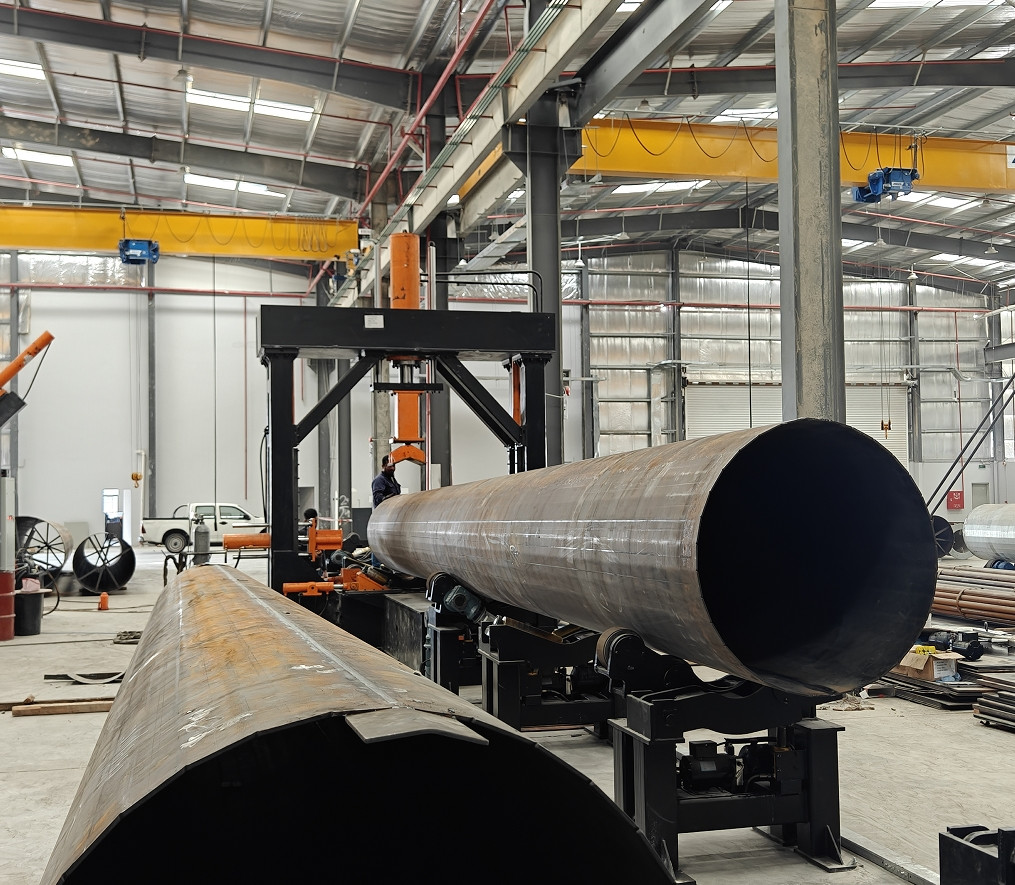

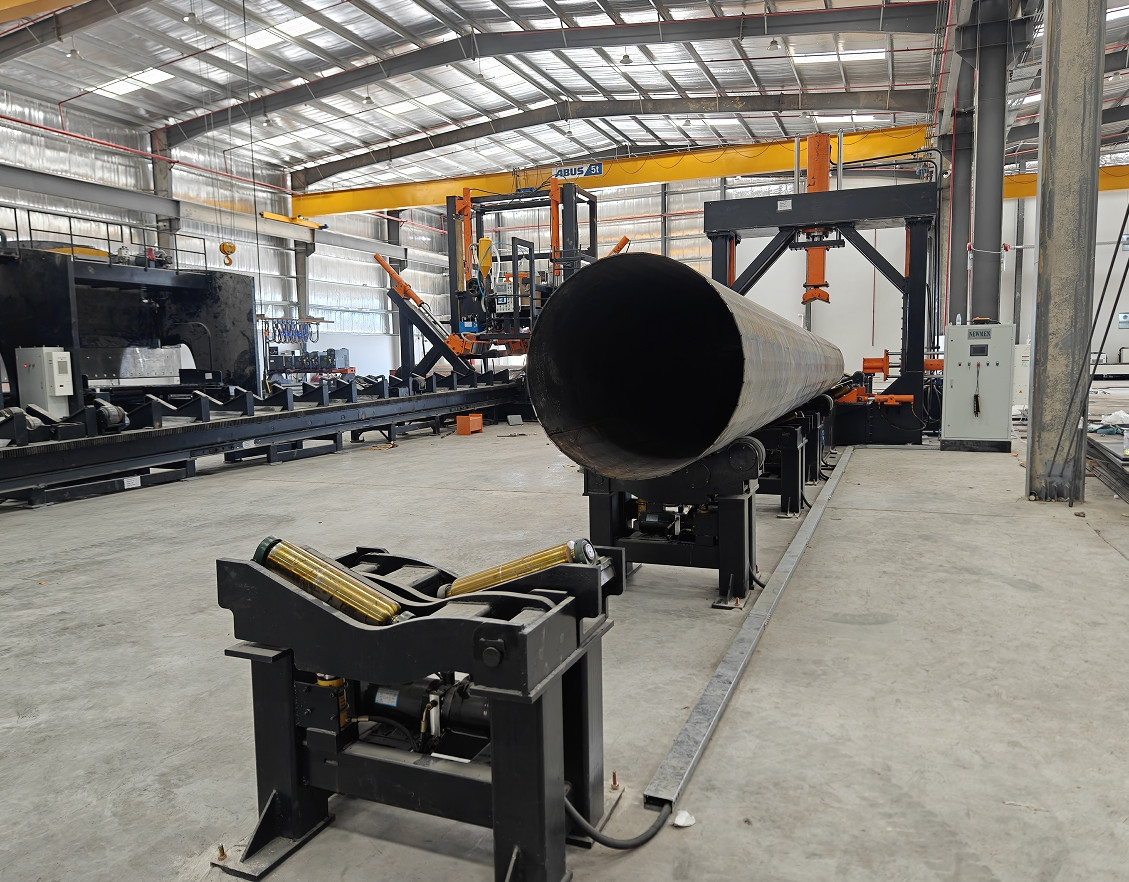

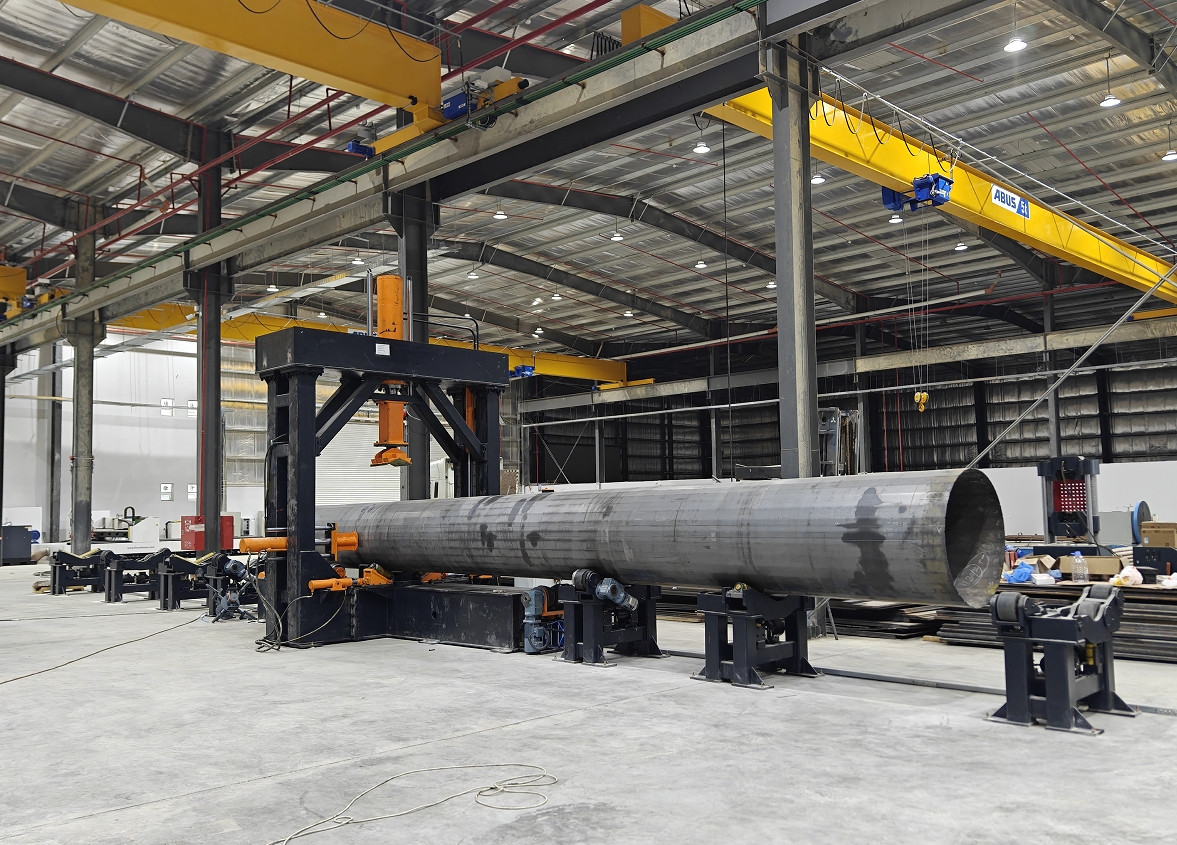

高マスト組直機
モデル:HJZ-1800
(モノポール,ハイマスト,5Gポール)
高杆合 校直機 型号:HJZ-1800
(電力杆,5G基站杆,高杆灯などに適しています)
応用範囲:
適用:
主にモノポール,スマートポール,5Gポール,電源ポール,ハイマストポールに適しています.
機能1: 縦溶接後,いくつかのポールを直す.
機能2: 折りたたみした後,両パーツは上部と横部シリンダーで結合され,その後,スポット溶接は手動で行われます.
次の溶接プロセスに便利です
機能3: 溶接棒の完全な円で,フレンジを組み立てやすい.
主要技術要素 主要技術特性
| 違う 違う | 項目Item | 単位 単位 | 规格 値 |
| 1 | 型号 モデル |
HJZ-1800 |
|
| 2 |
适合高杆灯杆,電動杆の最大直径 ポール最大直径 |
mm | 1800 |
| 3 | 顶部油 労働力 労働力 | KN 関連品 | 1200 |
| 4 | 顶部油 最大行程 マックスストローク | ほら | 850 |
| 5 |
顶部油 活塞杆と下台面最大距離 棒から作業台までの最大距離 |
ほら | 1800 |
| 6 | 两侧 顶出力 両側シリンダー出力 | KN 関連品 |
300×2 |
| 7 | 側側シリンダーストローク | mm | 600 |
| 8 | 两侧 上下 移動距離 両側シリンダーのための上から下への移動距離 | mm | 900 |
| 9 | 液圧 最大作業圧 最大作業圧 | MPa | 21 |
| 10 | 作業台距離底面高 作業台の地面上の高さ | mm | 650 |
| 11 | 立柱内宽 柱内距離 | mm | 2000 |
| 12 | 主電機功率 主電機動力 | kW | 15+5 となる5 |
| 13 | 机器重量 メインパーツ重量 | 体重 | 19000 |
| 14 | 机器占地 機械空間 | mm | 27000*3500*4100 |
技術説明:技術説明:
1本機は三梁工作台構造で,油は上横梁中央に安装され,上下が運行される.
2片側油は主機の両側に押し付けられ,片側油は長距離の油を1対通過し,工具棒直径が上下を走行し,油の作用点と棒の中心が一致する.
3すべての動きは均等で点動即按住の相応のボタンを押す即有相応の動き,松開後即停止,両側が同時に動いても分かれることもできます.
4機械の作業台前後位置に 2組の托輪装置を装着し,上下を上げ,杆子の前後を移動する.
5機械の作業台前後位置に 装着した2組の回転装置を 上から下へと上げ,杆子回転させます.
6輪装置と回転装置は全部液圧装置で 力は大きい 安定して信頼性がある
7主機位置には4つの小さな油輪があり 制御位置の間にはロール輪があります
8主油路 側油路 互動なし 圧力が失われない
9ワイヤレスリモコン操作ハンドル
10ポリアミド脂覆い 圧迫痕を防止する
1この機械は3本の梁の作業テーブル構造で,上側の横梁の中心に設置された主液圧シリンダーは上下に動いています.
22つの側面の水力シリンダーは主体の両側に設置され,サイドシリンダーは長ストロークの水力シリンダーのペアを通して上下を走ります.ポジションは,ポールの中心部エリアとサイドシリンダーのアクションポイントを並べるために調整されます.
3. すべてのアクションはジョグです.つまり,対応ボタンを押すと対応するアクションが起こります.そしてそれを解放すると停止します. 2つのシリンダーは同時にまたは別々に動作することができます.
4機械の作業台の前と後ろに,柱の前後移動を容易にするために上下に持ち上げることができる2組のサポートホイール装置を設置する.
5機械の作業台の前と後ろに 2 つのセットの回転装置を設置し,それを上下に持ち上げることで柱を回転させることができます.
6サポートホイール装置と回転装置は,すべて強い力,安定性,信頼性の高い水力装置です.
7ホスト位置には4つの小さな水力シリンダーがあり,それらの間にあるロールの位置を制御します.
8メインオイルシリンダーとサイドオイルシリンダーには,互いに干渉しない,圧力を失わない,別々のオイル回路があります.
9ワイヤレスリモコンジョイスティックで装備
10ポリウレタンコーティングで 穴を引かないようにする
機械用部品:
もう1つのセット 無線リモコンのハンドル
