| ブランド名: | CMC |
| Model Number: | LDC-350/2000 |
| MOQ: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | L/C,T/T |
| 供給能力: | 特定の要求に応じて |
CNCレーザーライトポールドアカッティングマシン、モデル：LDC-350/2000
数控激光路灯杆电门切割机、型号：LDC-350/2000
（适合圆杆、round丸の場合、円錐極、八角形、多角形の極）
アプリケーション：应用

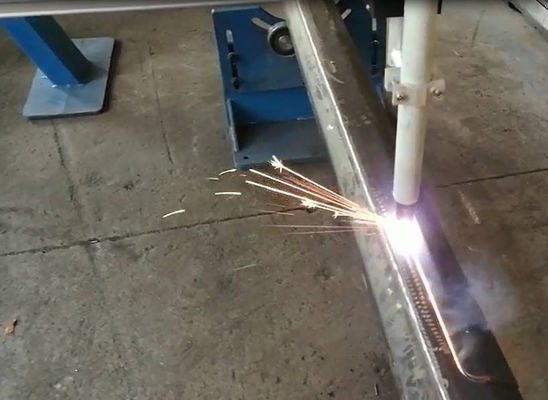

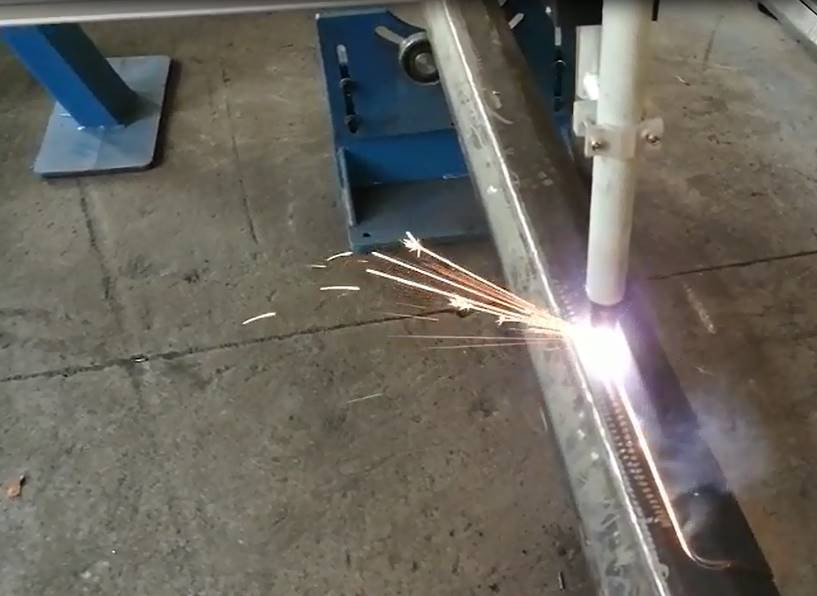

これは、円錐極、丸い極、八角形の極のドアCNC切断に適しています。
切断源は自動レーザーです。したがって、切削速度ははるかに速くなり、最先端の品質はプラズマや炎の切断よりも優れています。

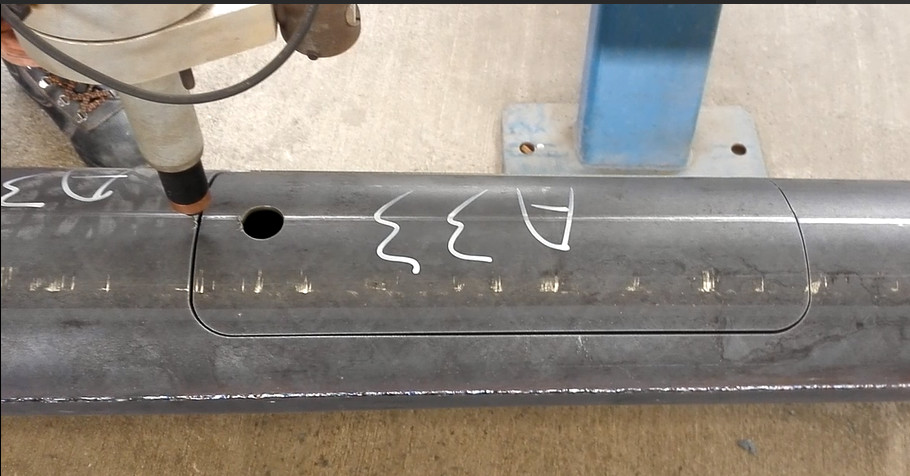

キーポイントは、レーザー切断方法の使用により、切断ギャップは比較的小さく、カットピースは一般にドアカバーとして使用されます。
适用于圆锥形杆、圆杆、八角形灯杆电门的数控切割、切割形状可以是任何电脑cad可以绘制的图形都可以通过随机附带的专用软件来切割。
切割源是自动激光、因此切割速度会很快、并且切口光滑圆整、切口质量比等离子和火焰切割更好。
由于使用激光的切割方式、切割缝隙比较小、一般割下的件、作为门盖使用。
主なパラメーター：主要技术参数
| いいえ。 | アイテム | パラメーター |
| 1 | 極材料杆子材质 | スチール钢 |
| 2 |
マックス。切断長、x軸 最大切割长度、x轴 |
2000mm（一度脳卒中切断） |
| 3 |
回転角、軸 旋转角度、轴 |
任意の角度0〜360度 |
| 4 | 最小パイプ外径最小杆子直径 | 60 |
| 5 | マックスパイプ外径最大杆子直径 | 350 |
| 6 | ポールの最大重量最大杆子重量 | 350kg |
| 7 | ポールの最大長 | 12m、14m |
| 8 | CNC制御システム数控系统 |
方菱异形管数控系统L6000 Fangling L6000 |
| 9 | ファイバーレーザーソース激光光源 |
锐科激光器 レイカス3kW |

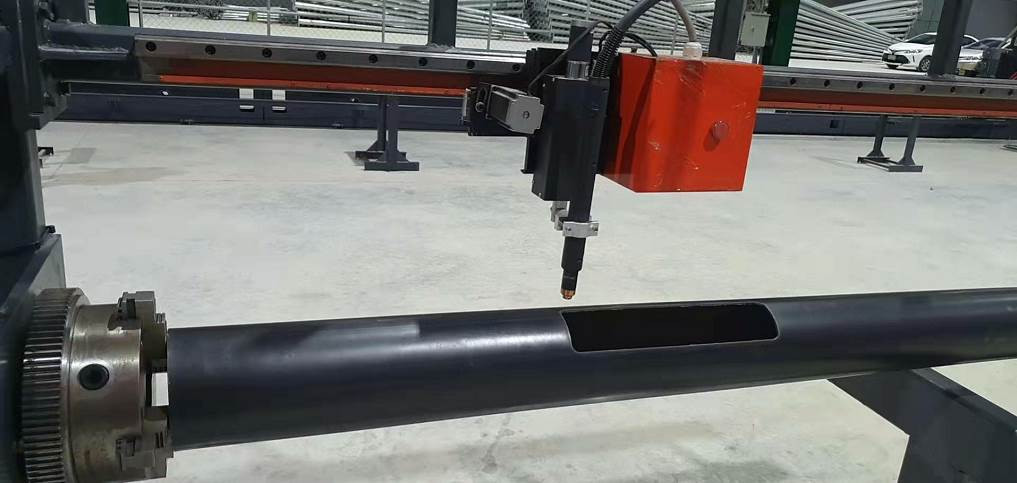

| 10 | レーザー切断トーチ激光头 | e 2.0を行います |
| 11 | レーザー高さアジャスター激光调高器 | IHC100B |
| 12 | レーザー高さ調整システム激光升降模组 | MS-J150 |
| 13 | レーザー冷却装置激光冷水机 | HL-2000-QG2/2 |
| 14 |
建议使用气体、氧气 切断ガスの提案：O2 |
O2 |
| 15 |
厚さと速度を切る 切割厚度和速度参考 |
见附件 |
| 16 | ギャップを切る | 約0.3-0.5mm |
| 17 | メインモーター/ブランド电机 | サーボモーター伺服 |
| 18 | 軸を制御する | 3軸、x、a、z3轴数控、x、a、z |
| 19 |

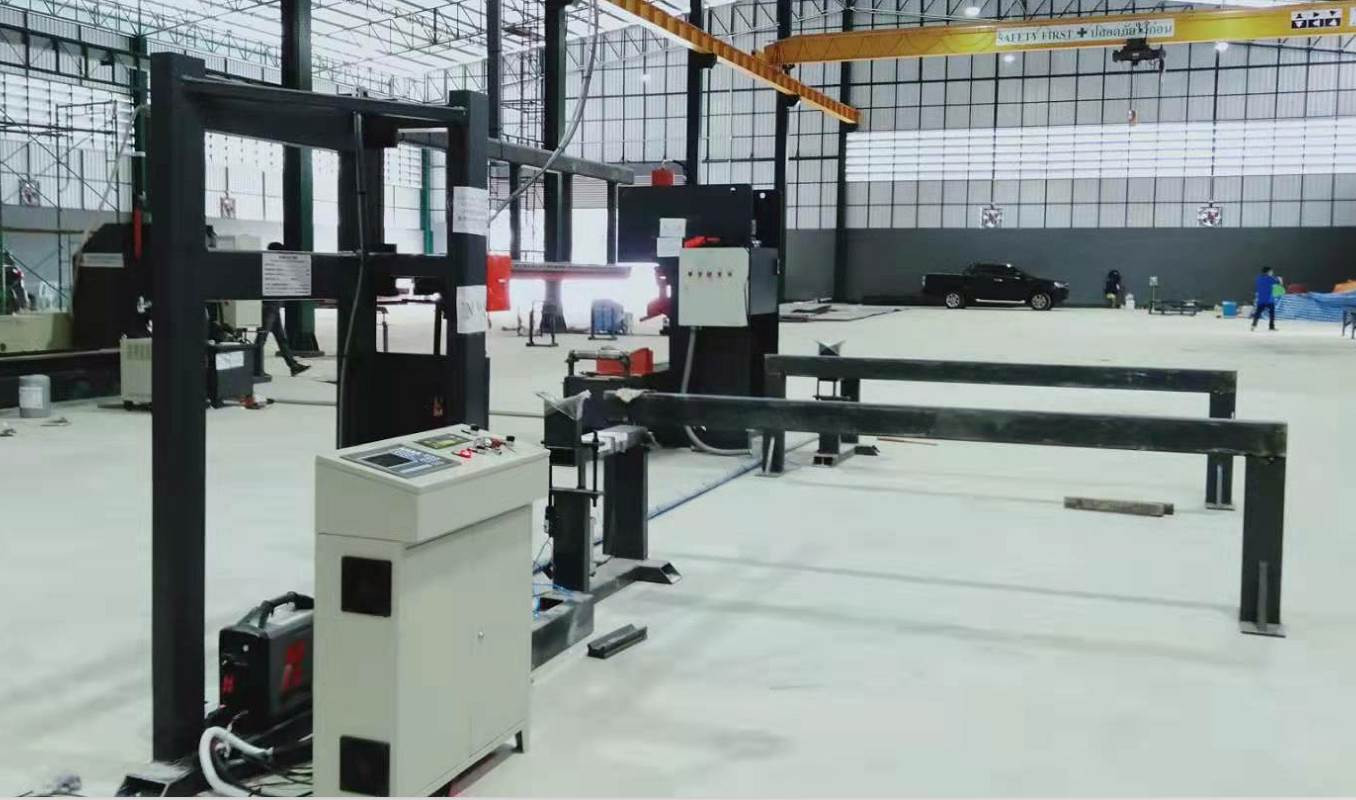

ワーキングモード：アセンブリラインタイプとして、左に出てすぐに、1つの方法で生産方向 工作形式：流水线型式、左进右出、一个生产方向 |
切断を待っているポールは、機械の片側に連続して配置され、完成したポールは、マシンの反対側に連続して移動するものとします。労働貯蓄、速い船荷安定荷降ろし。 |
| 20 | 環境温度环境温度 | 0-45℃ |
| 21 | 湿度湿度 | <90％、凝縮なし无凝结 |
| 22 | 環境周边环境 | 換気、ビッグシェイクなし、通风、无大的震动 |
| 23 |
入力電圧输入电压 （買い手の国電圧要件に従って作成できます。） 可以按照客户方的国家电压提供 |
单相単相、220V、50Hz 3つのフェーズ、380V、50Hz |
厚さと速度を切る
切割厚度和速度参考
|
厚度mm 厚さ |
切割气体 ガス |
minm/min。 切断速度 |
功率W 力 |
气压バー ガス圧力 |
切割高度mm ノズルの高さ |
| 2 | O2 | 5.5-6.5 | 3000 | 0.7〜0.9 | 0.4 |
| 3 | O2 | 3.8-4.5 | 3000 | 0.7〜0.9 | 0.4 |
| 4 | O2 | 3.3-3.6 | 3000 | 0.7〜0.9 | 0.4 |
| 5 | O2 | 3-3.3 | 3000 | 0.5〜0.7 | 0.4 |
| 6 | O2 | 2.9-3.1 | 3000 | 0.5〜0.7 | 0.4 |
| 8 | O2 | 1.2〜1.3 | 3000 | 0.7〜0.9 | 0.4 |
| 10 | O2 | 1.1〜1.2 | 3000 | 0.7〜0.9 | 0.4 |
| 12 | O2 | 0.9〜1.0 | 3000 | 0.9〜1.1 | 0.4 |
L6000のFANGRING CNC制御システム
方菱异形管数控系统L6000
|
IMC6610 运动控制器
IMC6610 モーションコントローラー
|
电机控制 モーター制御
|
6路高速脉冲输出伺服驱动器、位置模式、最高频率3mHz、 含焦点轴控制、包含6路编码器反馈 6ウェイ高速パルス出力サーボドライバー、位置モード、最大周波数3MHz、 焦点軸制御と6ウェイエンコーダーフィードバックを含む |
|
每轴独立伺服报警和使能 各軸には独立したサーボアラームがあり、機能を有効にします |
||
|
运动控制性能 モーションコントロールパフォーマンス
|
控制周期1ms コントロールサイクル：1ms |
|
|
s型加减速 S字型加速度と減速 |
||
|
贝塞尔曲线拟合算法 ベッセル曲線フィッティングアルゴリズム |
||
|
激光控制信号 レーザー制御信号
|
2路PWM信号、可选择24V或5V 2ウェイPWM信号、24Vまたは5V |
|
|
4 路DA0〜10V模拟量输出 4ウェイDA0〜10Vアナログ出力 |
||
|
总线接口 バスインターフェイス |
2*rs232,2*rs485,1*rs422,2*can | |
|
网络接口 ネットワークインターフェイス |
2*rj45 | |
|
io信号 IO信号 |
32路输入、含轴限位输入口、低有效。 軸制限入力インターフェイスを含む32の方法、低効果。 |
|
|
32路输出、高有效 32の方法の出力、高い効果 |
||
|
供电 力 |
直流24V、3a DC 24V、3a |
|
|
系统工作环境 作業条件
|
温度-20℃至+60℃；相对湿度0-95％无凝结 温度範囲：-20〜 +60℃; 相対湿度0-95％ 結露はありません |
|
|
IHC100B 激光调高器
IHC100B レーザー高さアジャスター
|
电机控制 モーター制御 |
模拟量伺服驱动器、速度模式 アナログサーボドライバー、スピードモード |
|
io信号 IO信号 |
上下限位 + 2路输入 + 2路输出 上限と下限 + 2ウェイ入力 + 2ウェイ出力 |
|
|
接口 インタフェース |
和轴卡网络通讯 Axisカードネットワークと通信します |
|
|
供电 力 |
直流24V、2a DC 24V、2a |
单腔光纤激光器
レーザージェネレーター：Raycus 3KW
光学特性光学特性
| 功率パワー | 3000W |
| wavel波長 | 1080±10 nm |
| 光纤芯径出力ファイバーコア直径 | 25μm /50μm |
| cableケーブルの長さ | 12m或定制/12 mまたはカスタマイズ |
| beamビーム配信 | QBH或定制/QBHまたはカスタマイズ |
| beamガイドビーム | 红色/赤 |
| 工作模式操作モード | 连续或调制/連続または変調 |
| 偏振方向偏光 | 随机/ランダム |
| 输出功率稳定度（25℃）電力安定性 | ±1.5％（2H） |
| power電源調整範囲 | 10％-100％ |
| max。変調頻度 | 5kHz |
| 机械尺寸及重量 | |
| 重量重量 | ＜35kg |
| autleslineアウトライン機能 | 80mm*402mm*346mm |
| 电学特性 | |
| 电压電圧 | 220±20V、AC、PE、50/60Hz |
| 功耗消費電力 | 6.0 kW |
| 控制方式制御インターフェイス | RS232 |
| 水冷参数 | |
| 制冷量需求ミニ。水冷能力 | 4.5 kW |
| 设置温度温度設定 |
25℃（激光模块、レーザーモジュール）、30℃（QBH） |
| 水管尺寸（外径）冷却チューブのサイズ（外部） | φ12mm |
| 冷却水流量冷却水流 | > 20L/min |
|
QBH冷却水流量 QBH冷却水の放電 |
1.5〜2.0L/min |
