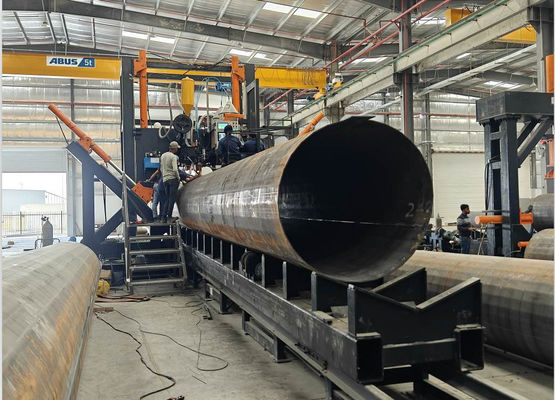

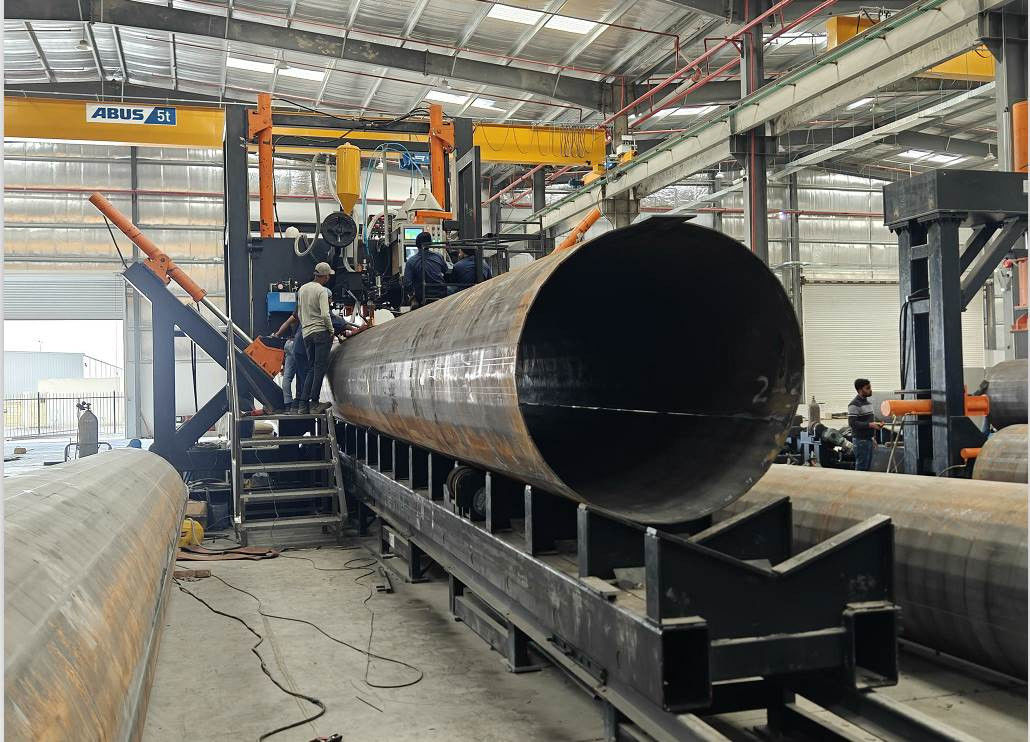

HM1800/14000 ハイマスト / モノポール / 通信ポールのためのシャット溶接機

CNC ポール シャット 溶接機,モデル:HM1800/14000

数控收口直管機 型号:HM1800/14000

デザイン専用 5G杆,電力杆,高杆灯杆

高mastポール,モノポール,5G通信ポールのために設計された

直径範囲:400~1800mm 厚さ:6~20mm 長さ:14000mm

直径範囲:400~1800mm,厚さ:6~20mm,長さ:14000mm

双弧 双丝埋弧 機

二重弧三線溶接機

使用範囲: 大長さの中杆垂直自動收口接接,5G杆,電源杆,高杆灯杆に使用する

適用範囲: 5Gポール,モノポール,ハイマストポールなどの長長中型ポール縦断自動閉塞溶接に適しています.

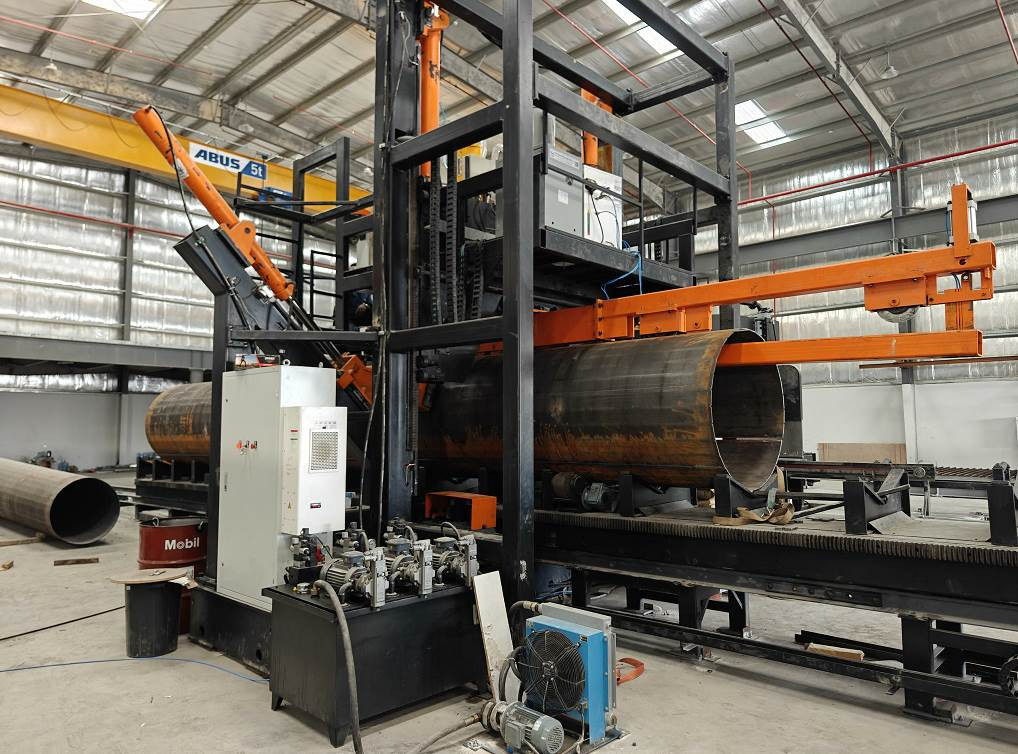

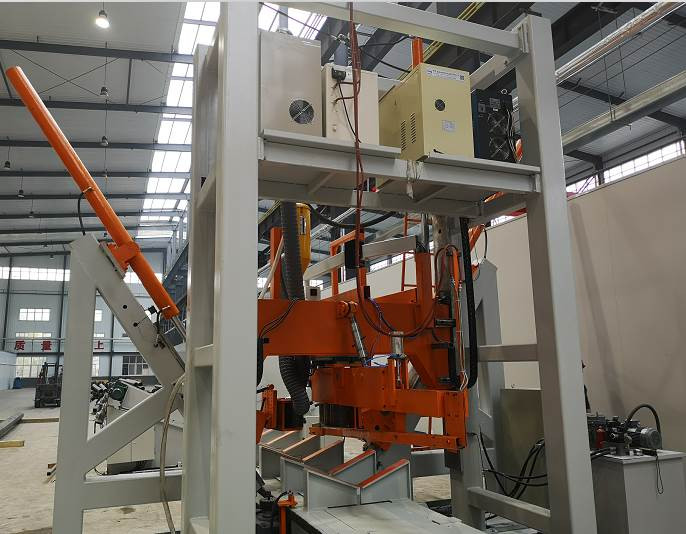

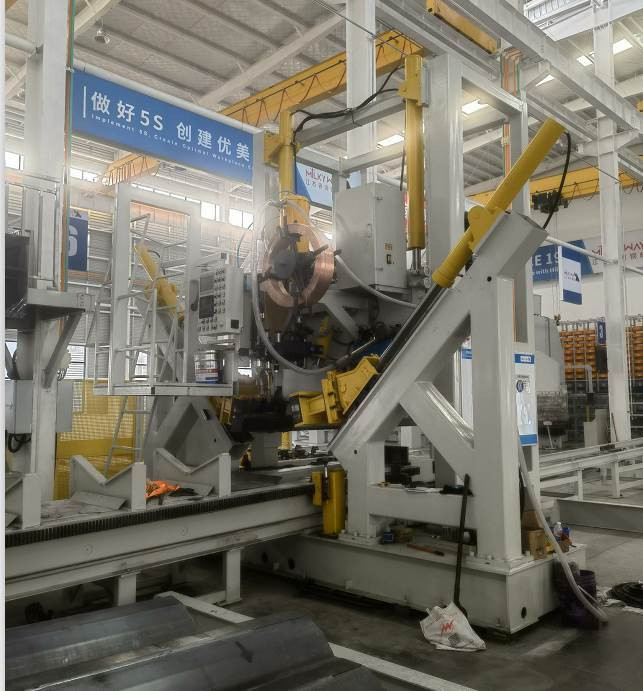

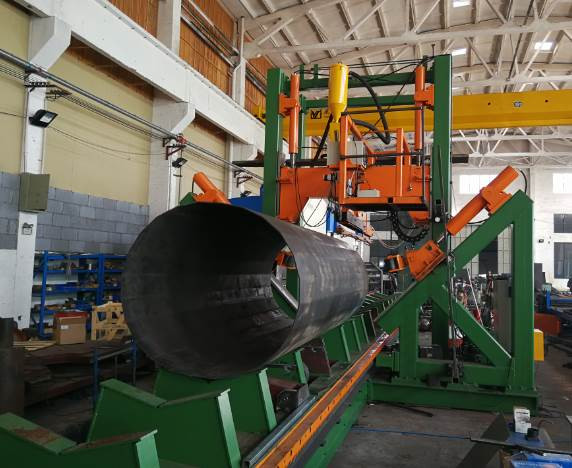

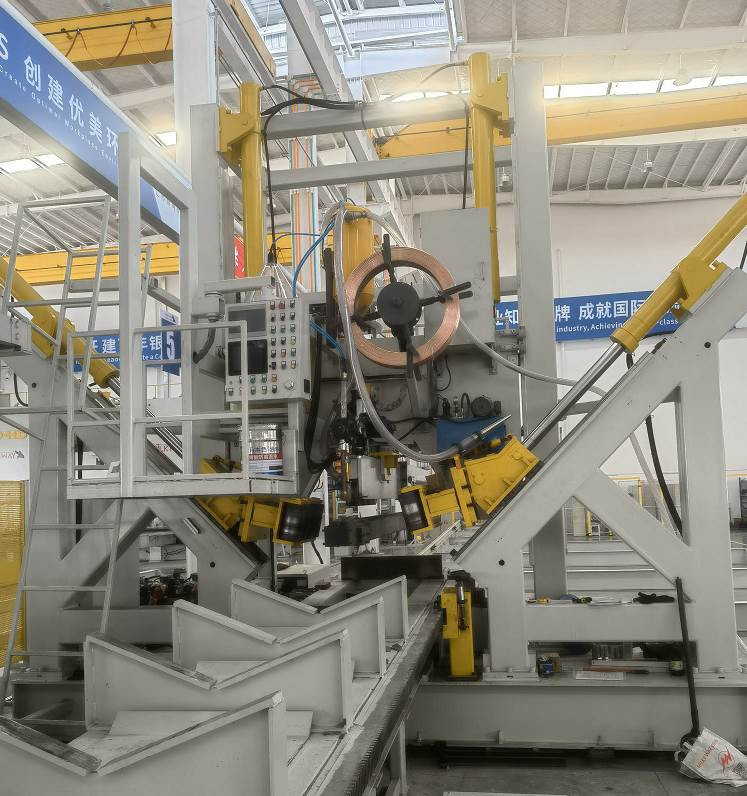

それは1つのシェルまたは2つのシェルタイプ,多角形と円形の角型ポール ((角型ポール) に適しています.それは自動溶接ラインです,ゲントリー型構造が固定され,溶接システムがあります速度調整可能な移動のためのサーボモーターを備えた,V型完全ポール長ドリル (作業台), 液圧シリンダーは,ポールを閉じ,同時に溶接を行うためのクランプリングホイールを押します.

2つのシームポールの場合は,最初のシーム溶接が完了すると,底部ロールが上昇し,第二シーム溶接を開始するために別のシーム位置にポールを回します.

本機は自動接線,小車配備可調速伺服電機で,引引引引引運動が可能.液圧油は,圧輪收納を促し,同時に接接.

2段型の杆子,一段の接が完了すると,ロール輪装置顶起杆子回転到位,別の条の接が完了します.

专有特点 独自の特徴:

• 数控自動調整,数控システム,棒径変化とともに,自動調整圧力,自動調整圧脚位置,自動配合材料の速度と位置,保持 始終合同状態で,確保 順調進行.

自動調整,自動調整,自動調整 圧力を調整する

圧縮脚の位置,自動的にフィード速度と位置にマッチし,常に閉ざされた状態で溶接シームを維持し,確保

滑らかな溶接

• 特殊な数控システムにより左右脚の同步性能が非常に良い 特殊なCNC制御システムにより 左側と右側の脚の同期性能が非常に良い.
• 確保する 前工序合格の基礎で, 接後,杆子 无回転, 機械の後側 無需人员 扭杆子来対中. 前回のプロセスの資格に基づいて, 溶接後, ポール溶接の扭曲がない,熱帯を中心にマシンの後ろの棒を引っ張って回す必要がありません.

4杆子 V型作業台で,その動きは伺服制御で,頭尾の接着の安定性を保証します.

柱はV型作業台上にあり,その動きは,頭と尾の溶接の安定性を確保するために,サーボ制御されています.

頭から尾まで溶接すると,溶接されていない尾の長さが大きく縮まります.

• 圧脚数は3セットで,優点は圧脚対路灯杆の表面圧力を減らすこと,表面の美しさ,圧痕影響を減らすこと,同時に生産に適した八角杆,多?? 杆および円?? 杆です.
• 円の形もできます

3セットです. その利点は,ポール表面にロール圧力を削減し,傷を減らすことです.

表面上. 八角柱,多角柱,円柱の生産に適しています. 直径等または円柱型になります.

• V型作業台は,電気が速やかに設定位置に戻り,操作者の労働力を低下させる.

V型作業台 (Dolly) は,モーター付きの高速回帰機能で,操作者の労働量を削減します.

• 埋弧 機能 潜水弧溶接機能
• 带杆子 後導板,自適調整,実際の操作では非常に少なめ調整位置,操作者の労働強度を低下させる.

操作では,溶接シームの位置はめったに調整されません.

操作者の労働力を減らす

• 画面に映し出して 追跡を簡単にして

作業員の労働力低下

メイン制御パネルの画面に反射され,

溶接シームの追跡はシンプルで簡単で,溶接を監視するための操作者の労働強度を削減します.

• 自主開発の油圧と制御同步システムで 対杆の要求を低下させ 接接の杆を丸くして 形を小さくしました

自社開発のオイルプレッシャーとCNCシステムで 溶接棒を丸くして 変形が小さい

• 2段型の杆子,一段の接が完了すると,ロール輪装置顶起杆子回転到位,別の条の接が完了します.

最初のシーム溶接が完了すると,底のロールは上昇し,別のシーム位置にポールを回転します

2番目のシームの溶接を開始します.

• 前側上下 材料を前向きに積んで卸す
• 内部銅塊带水冷却システム,透透率を向上させる

溶接の浸透率を大幅に向上させる.銅ブロックには冷却水が含まれます.

• 操作員1人 操作員1人
• 大于10mm板厚,双弧双丝 (または双電三丝) を採用埋弧,直流+交流,直流 採用大電流低電圧,直流電弧獲得大?? 深,交流 採用相対较小の電流大電弧電圧,增加 幅,獲得美观の 形状.接速度 倍増,性能 向上,消費電力を 低下.

オプション: 10mm以上のプレート厚さでは,二重弧と二重ワイヤ (または二重電気と三本のワイヤ) を採用します.

弧溶接,DC + AC,DC溶接は高電流と低電圧を採用し,DC弧は大きな浸透率を得,ACは比較的小さい

溶接幅を拡大し,美しい溶接形成を得ます. 溶接速度を倍にして,溶接性能を向上させ,電力消費を削減します.

• 可選項目:联网生産データシステム
• 機能1: 生産管理者に生産データを提供できる:開機通電時間,接接時間,非接接時間,生産量等
• 機能2: ソフトウェアの間に合った更新, 最新のソフトウェアと経験データを取得, 顧客を支援することができます, 遠隔故障診断,遠隔パラメータ調整. 顧客に迅速に生産を再開します.

選択事項:ネットワーク化された生産データシステム

機能1: 生産管理職員に生産データを提供できる: 稼働時間,溶接時間,溶接時間でない時間,

生産量など

機能2: 最新のソフトウェアと経験データを入手するために,ソフトウェアを間に合うように更新し,

遠隔故障診断と遠隔パラメータ調整.顧客が迅速に生産を再開するのに便利です.

機械は以下の部分を含みます.

機械は以下の部品から構成される.

• 伺服駆動のV型作業台 伺服駆動のV型作業台 (ドリー)
• 用于V 作業台の前後路轨Vテーブルのための前後レール
• 主龙门架 メイン・ゲントリー・フレーム
• V型作業台駆動 V型作業台のための駆動システム
• 液圧 紧部分 圧圧輪を含む 圧圧ロールを含む 液圧圧縮装置
• 埋弧 送料 送料 送料 送料 送料 送料
• 剤回收システム 流体回収システム
• 内?? 銅块带水冷システム 水冷却システム付きの内部銅棒
• 操作プラットフォーム,操作プラットフォーム
• 滚轮架子,2対,ポール回転ロール, 2ペア
• 液圧システム 液圧システム
• 制御システム 制御システム
