| ブランド名: | CMC |
| Model Number: | HM600/12000 |
| MOQ: | 1 set |
| 価格: | According to the machine requirements |
| 支払条件: | L/C, D/A, D/P, T/T |
| 供給能力: | According to the actual situation |

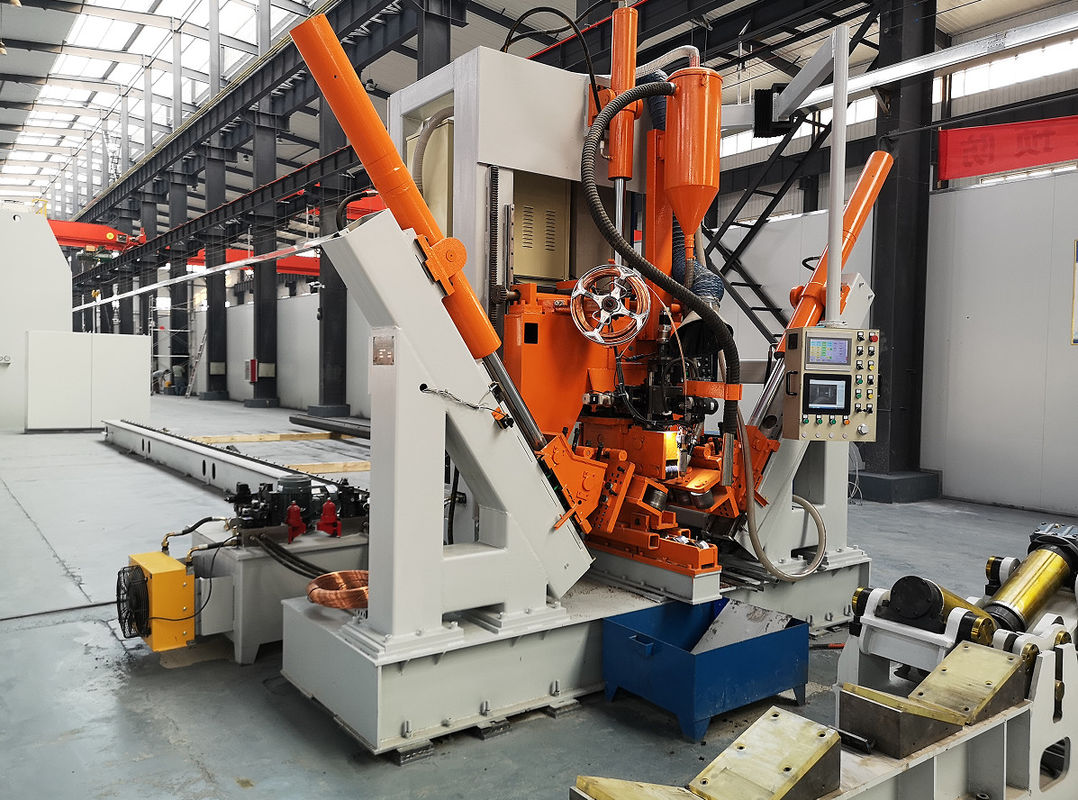

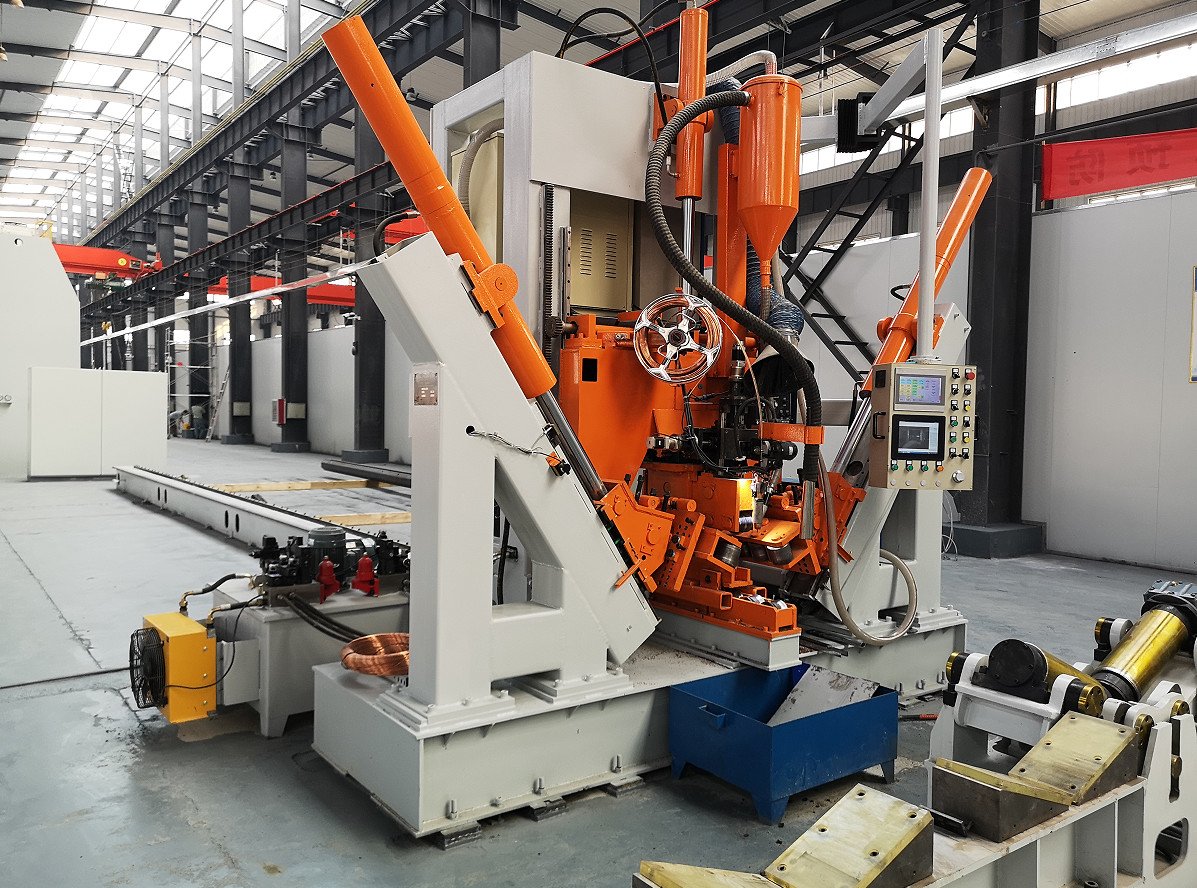

CNC ポール シャット 溶接機
モデル:HM600/12000
ローラータイプ
普通の路灯の柱,モノポール,ハイマストの柱,5G通信の柱のために特別に設計されています
直径60~600mm 厚さ3~12mm 長さ:12000mm
標準単弧単線 潜水弧溶接機
適用範囲: 5Gポール,モノポール,ハイマストポール,通常のストリートライトポールなどの長さの中程度のポール,横向自動閉じる溶接に適しています.
この機械は,通常,中型多角型および円柱型ポールを溶接するのに適しており,特に1つまたは2つの縫い目しか持たないポールに適しています.これは自動溶接ラインです.トロリーは,速度調整可能なモーターを装備しています液圧シリンダーは 圧力輪を動かせて ポールを締めながら 溶接します
独自の特徴:
自動調整,自動調整,自動調整,自動調整,自動調整,自動調整自動でフィード速度と位置をマッチ溶接シームを常に閉ざした状態に保ち,スムーズな溶接を保証します.
前回の処理の資格に基づいて,溶接後,ポール溶接の扭曲はありません.熱帯を中心にマシンの後ろの棒を引っ張って回す必要がありません.
駆動棒は周波数変換で制御され,ヘッドとテール溶接の安定性を確保するための電気ブレーキ停止機能があります.溶接からほとんど左の長さがないこの方法により,次のプロセスの手作業が減少します.
クランプロールの数は3セットで,利点はポール表面へのローラー圧力を軽減し,表面の擦り傷を軽減することです.多角柱と円柱円形または直径が等しくなる.
モーター付きの高速返却機能を持つ推力型トロッキーで,操作者が手動で後押しする必要なく,操作者の労力を軽減します.
パンエマティック式クランプ装置の 後ろの押す車,手動式クランプと比較して簡単で速い.
卸荷側はロールタイプで,積載と卸荷に便利で,上流と下流の材料の自動化を実現するのに便利です.操作者が長距離移動を避けるために,ロードと卸荷が同じ側にすることができます操作者は主機の位置で作業するだけで,労働の強度を大幅に削減します.
ポールバックガイド装置により,適応的に調整できます.実用的な操作では,溶接シームの位置はめったに調整されず,操作者の労力を減らすことができます.
メイン制御パネルのスクリーンに溶接シームが反映され,溶接シームの追跡が簡単で簡単になります.溶接のモニタリングのためのオペレーターの労働力を減らすほら
自社開発のオイルプレッシャーとCNCシステムで 溶接棒を丸くして 変形が小さい
操作者1人
ローラーラック,5個セット ( 12,14mのポールに適しています)
購入者のワークショップの配置に応じて,異なる作業方向を持つ機械が提供され得る.
顧客の特別な要件のために,マシンが特別に設計され,世界中の異なるポールを満たすために製造することができます
機械は以下の部品から構成される.
トロリを移動させるための長い作業台
主なゲントリーフレーム
トロリー駆動システム
ローラーラックを卸す,5セット (13mのポールに適している)
液圧式固定部品 (中型ポールに適した固定ロールを含む)
ワイヤフィードシステム付きの水中弧溶接システム
流体回収システム
水力系
制御システム
固定ロール,顧客のポール要求に従って
1セットで,モノポールのための高マスト,5Gポール模具.
標準的な路灯の柱に適したセット,最小直径60mm (丸い柱と円柱)
標準の路灯柱に適したセット"個,最小直径60mm (八角柱)
普通の路灯の柱に適した1組のバッククランプ装置. (1~2mの長い腕など,非常に短い長さの柱に適した小さなツールを含む)
| 技術パラメータ | ||
| 1 |
柱の直径 |
60~600mm |
| 2 |
作業台の長さ |
13000 mm |
| 3 |
棒の厚さ |
4~12mm,Q235,Q345 |
| 4 |
固定足量 |
3セット |
| 5 |
オイルポンプのモーターパワー |
3+3 KW |
| 6 |
移動型モーターパワー |
4KW |
| 7 |
垂直プレスストローク |
00mm |
| 8 |
動作高度 |
柱の下角から地面までの距離:850mm |
| 9 |
溶接機 |
潜水弧溶接 |
| 10 |
溶接線直径 |
2~4mm, 溶接線直径は,ポール厚さに従います. (welding線1.6mmが提供されることがあります) |
| 11 |
溶接速度 |
0.5~3m/min |
| 12 |
溶接の浸透率 |
80 % |
| 13 |
電気部品 |
シュナイダー (フランス語) |
| 14 | CNCシステム PLC | シメンス (ドイツ) |
| 15 |
溶接機のブランド |
ハワイアン1000A+オータイ500A |
| 16 | 体重 | 8トン |
| 17 | サイズ |
27000×3500×4500mm |
