商品の詳細:
|
| 材料: | 鋼鉄 | タイプ: | 、多角形円形、円錐 |
|---|---|---|---|
| 適用: | ハイウェー、屋外、街灯柱 | 高さ: | 8m、7m、6m |
| 提供される売り上げ後のサービス: | 利用できるエンジニア機械類を海外に整備するため | 名前: | 街灯柱 |
| ハイライト: | ライト・ポール・カット・トゥ・ロング・ライン,8m ライトポールライン,軽いポール 角切断線 |
||

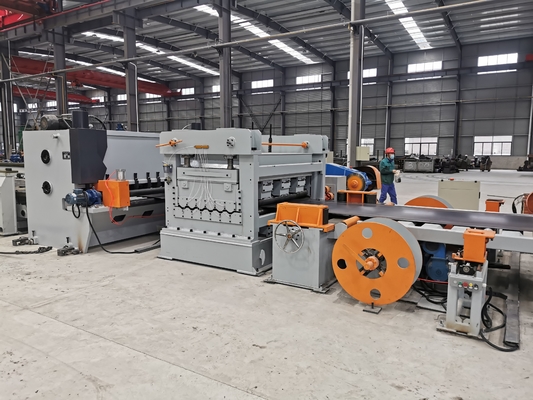

街灯柱モデル CTLA8x1800 の長さラインにカット
（全自動式、4本レベリング）
技術パラメータ
独自の特徴:
全自動タイプ、ポールの幅、長さのCNC制御、自動化によるテーパースリット、テーパープレートのアンロードとスタッキングの自動システムがあれば、全自動タイプです。
2枚刃タイプのダブルスクレープエッジスリットユニットとテーパースリットユニット付き。
(注 : 6mm 未満のプレート、街灯柱プレートの自動スタッキング システム)
応用：
街灯柱の材料の巻き戻し、レベリング、切断、スクレープエッジスリット、テーパースリット加工を行い、片面小幅、片面大幅の鋼板を得る。
装置の詳細
1. スチールコイル搭載台車
上下：油圧
横移動：電動

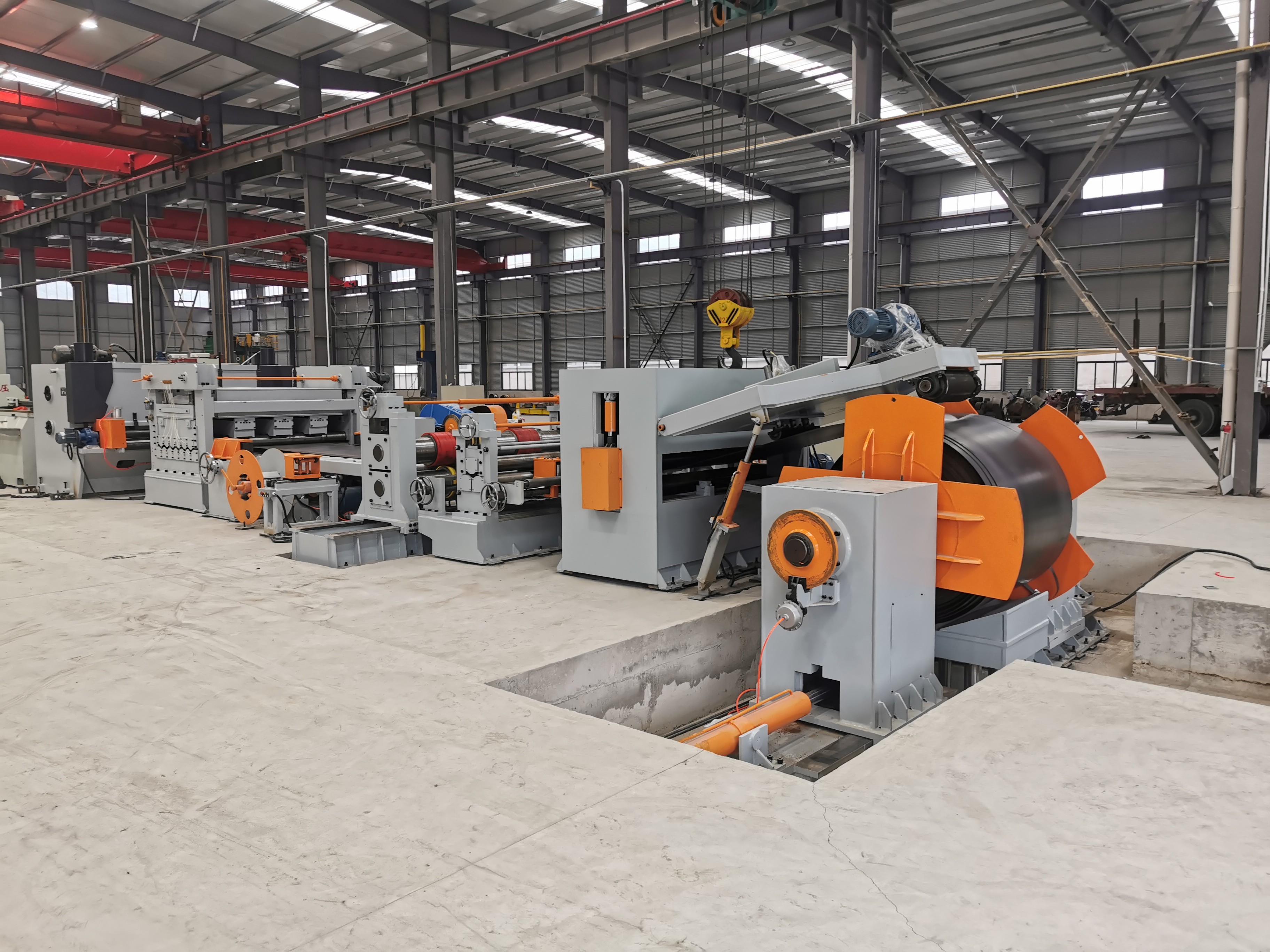

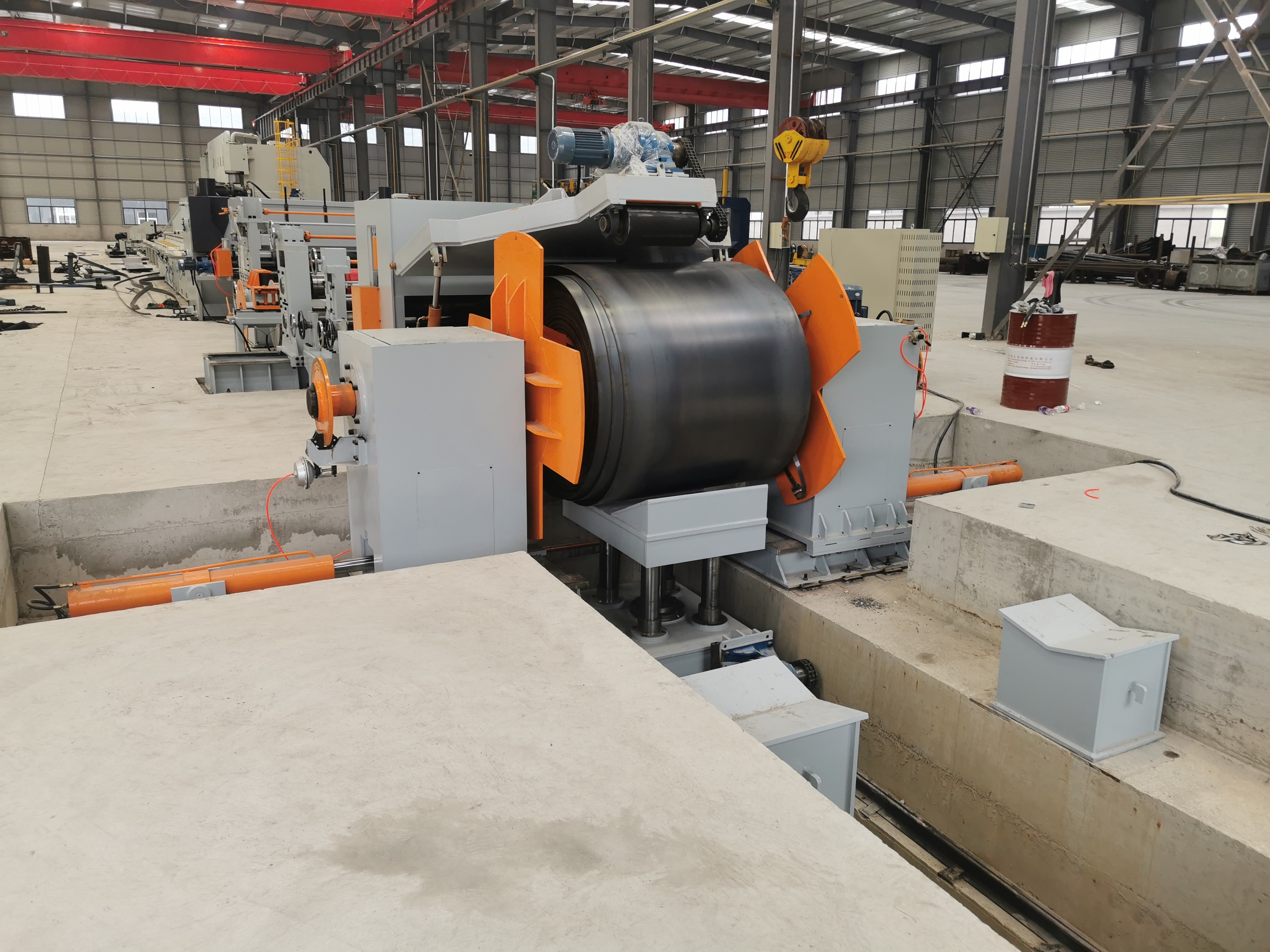

2. 油圧双頭傘型アンコイラー:
含む:左右ユニット、
軸回転にテンションを与えるブレーキ付。
開閉：油圧
3.油圧プレスとガイド、油圧ショベルヘッド装置、ピンチ装置
フレーム、油圧プレスおよびガイド装置、油圧ショベルヘッド装置、ピンチローラー、モータードライバーシステムなどで構成されています。
これは、油圧プレスおよびガイドアーム、プレスおよびガイドホイール、ギアボックス、モーターなどで構成されています。
油圧式ショベルプレート収縮装置、拡張板、油圧装置などで構成されています。
スライド、ピンチローラー2本、油圧ピンチ装置、フレームなどで構成されています。
これは、ACモーター、ギアボックス、スピンドルとコネクトのグループ、ベアリングスタンド、1つのユニバーサルジョイントなどで構成されています。
4.ミドルローリングウェイワークテーブル
5.ガイド装置
ギルドフレーム、可動平面プレート、ガイド調整装置、垂直傾斜ホイールで構成されています。
6.レベリングユニット：（4レイタイプ）
これは、電源部分とホスト部分に分かれたこのラインのコア機器です。
動力部は、動力スタンド、減速機、AC 速度調整モーター、AC 電気キャビネット (AC 周波数モーター ドライバー)、カップリング、配電ケース、ストラップ ホイール、ストラップ、ユニバーサル ジョイント、YWZ ブレーキなどで構成されています。
ホスト部分は、ボトムスタンド、フレーム、車軸スタンドの下、スライディングアクスルスタンド、レベリングローラー、上部支持フレーム、上下支持ホイールスタンド、支持ホイール、電動リフトおよびプレス装置で構成され、2個のプレスが付属していますモーター、手動潤滑ポンプ。
このマシンの特徴:
配電ケースを採用し、各レベリングローラーはユニバーサルクロスカップリングで接続され、上下のレベリングローラーは両方ともアクティブで、線速度が一定であるため、ローラー表面とプレート間の摩擦が減少し、レベリング効率が促進されます。
レベリングアクスルの両側に2セットのローラーベアリングがあり、1セットの平面押しベアリングは摩擦を減らし、軸方向の動揺を防ぎ、効率を高めることができます。
機械には 2 つのグループのサポート ホイールが取り付けられており、上下、前後を調整できます。メインローラーを支え、ローラーの硬度を高め、迅速なレベリング効率を高めるために使用されます。サポートホイールのベアリングはシールされているため、酸化スラグがベアリングに入るのを防ぐことができます。
この機械は、ウォームギアとウォームロッド、バイポーラ減速とプレスの調整に大きなねじれ、重いプレス力を採用し、持ち上げと押し下げを個別に同期して調整し、手動の微調整を設定できます。
レベリングローラーは、中周波誘導焼入れ、より深いレベルであり、オイルが不足したときにベアリングを焼損するのを防ぎ、機械の寿命を延ばすことができます。
レベリングホストマシンは、簡単に操作できる集中給油を採用しています。主要コンポーネントは、本土の高度なバイブレーターによって振動しており、ストレスを解消し、曲げを減らすことができます。モーターは直流速度調整可能なモーターであり、Eurotherm コア プレートが付属しているため、持ち上げ時間と制動時間 (一般的なものよりも 3 分の 2 短い制動時間) を短縮し、レベリング効率を高めることができます。
7.回転式切断機：
含む: 油圧スイング ビームせん断 Q12Y-6*2000。
せん断は街灯極板の切断に適しているように 3 度回転させることができます。
せん断後、プレートは平行四辺形になります。この方法により、材料の無駄が減り、街灯柱製造の次のプロセスが容易になります。
8. 自動化装置が付いているテーブル + 台車を支える棒の長さ:
両刃スリットユニットの前に台車があります。スリッティングストレートと長方形のプレートサイズを制御するためのものです。台車のストッパーの位置を変えることにより、長方形のプレートサイズを制御します。
電動駆動の台車で、ポールプレートの長さに応じてテーブル上の正しい位置に移動できます。
電動駆動のテーブルローラーは、ローラーがモーターで潜ると、プレートはスリッティングユニットに移動でき、手動でプレートを押す必要はありません。空気圧クラッチを備えたすべてのローラーは、モーターとチェーンシステムで駆動でき、プレートを手動で動かしてプレートを調整することもできます。
台車と前端スリット ユニットの両方に、プッシュ プレートを停止して長方形プレートの正しい寸法を取得するための空気圧装置があります。
9.プレート上昇装置。
この装置には2つの空気圧シリンダーが含まれており、プレートの長さに応じて異なる場所に移動できます。
プレートがスリッティングユニットの前面に到達すると、プレートが停止し、この装置がプレートを上昇させ、ドリーがプレートをクランプして移動できるようにします。

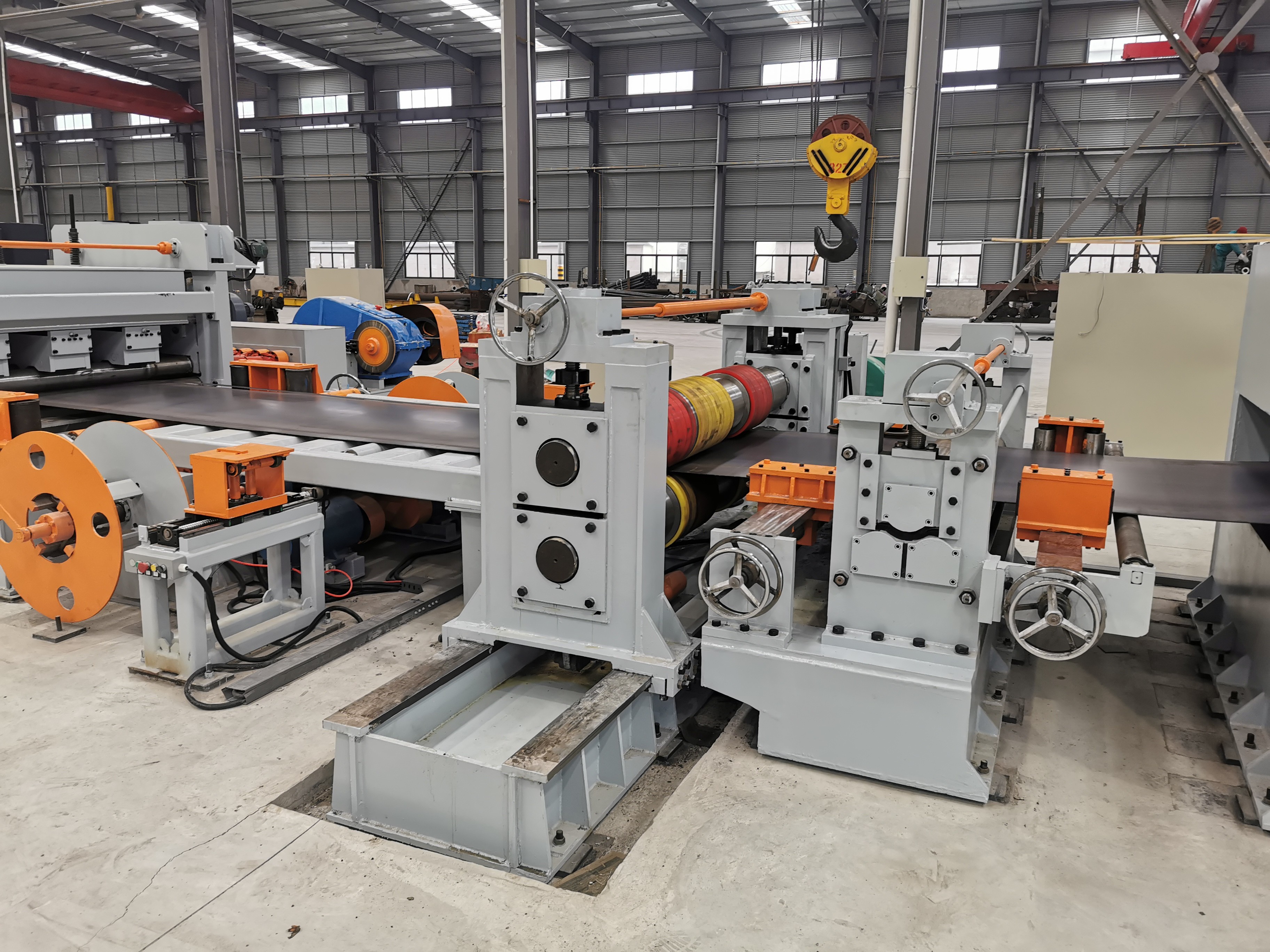

ダブルエッジスリッターは、鋼板を切断するためのローリングせん断原理に基づいています。
街灯柱の正確な幅を得るために、熱間圧延鋼板のスクレープ エッジをスリットするためのものです。
含む: 2 組のピンチ ローラー、モーター、ギア ボックス、4 つのブレード
上下2本のスクリュー式ローラー、2対のスリット刃付き。
スクリュータイプのローラーは、任意のサイズのプレートをスリットするために、切断刃を任意の位置に簡単に調整できます。
11.ポール長支持テーブル＋台車、自動化装置付：
スリッターユニットの前に台車があります。テーパーカットの度合いをコントロールするためのものです。台車のストッパーの位置を変えることで、テーパースリット率をコントロール。
電動駆動の台車で、ポールプレートの長さに応じてテーブル上の正しい位置に移動できます。そして、プレートをクランプして正しいプレート移動方向を取得します。
電動駆動のテーブルローラーは、ローラーがモーターで潜ると、プレートはスリッティングユニットに移動でき、手動でプレートを押す必要はありません。空気圧クラッチを備えたすべてのローラーは、モーターとチェーンシステムで駆動でき、プレートを手動で動かしてプレートを調整することもできます。
ドリーとフロントテーパースリットユニットの両方に、適切なテーパー切断角度を得るためにプッシュプレートを停止するための空気圧装置があります。
12.プレート上昇装置。
この装置には2つの空気圧シリンダーが含まれており、プレートの長さに応じて異なる場所に移動できます。
プレートがスリッティングユニットの前面に到達すると、プレートが停止し、この装置がプレートを上昇させ、ドリーがプレートをクランプして移動できるようにします。
13. テーパースリットユニット
テーパースリッターは、鋼板を切断するためのローリングせん断原理に基づいています。そして、一定のテーパー率を持つ台形板を手に入れます。
含む: 2 組のピンチ ローラー、モーター、ギア ボックス、上下のピンチ ローラー、2 つのブレード、
上下2本のスクリュー式ローラー、1対のスリット刃付き。
スクリュータイプのローラーは、任意のサイズのプレートをスリットするために、切断刃を任意の位置に簡単に調整できます。
14. 完成テーパープレート用ボール型支持台
15. テーパープレートのアンローディングとスタッキングの自動システム
2 つの空気圧ピンチ ローラーがあります。下部のピンチローラーは電動駆動で、ローラーがモーターで潜ると、テーパープレートはスリッターユニットから遠くに移動できます。プレートの動きが止まると、アップローラーが上昇し、プレートを排出するスペースができます。
テーブルの下に、これは 12 台の空気式荷降ろし装置です。それらはテーブルの中央から上昇し、2 枚のテーパー プレートが両側のスタッキング スタンドにスライドします。
16. 電気系統:
中央制御テーブル。
ダブル エッジ スリッティングおよびテーパー スリッティングの場合、PLC、AC ドライバー インバーターには、迅速な応答と良好な動作という特徴があり、台車の走行速度を効果的に制御できます。
17 油圧システム:
油圧パワー 25L/min
含む: 油圧ステーション、バルブ、オイル タンク、ジョイント、ソフト パイプ、ハード パイプなど
18. 空気圧システム:
台車やテーブルのクラッチ、版上げ、版下装置などに。
オプション：
テーパーカット後の追加レベリングユニット。
鋼板の応力を解放し、次工程を容易にします。
(このユニットは、街路灯用の厚さ 6mm 未満のプレートに適しています)
20.オプション：プレートオフラインシステム
(プレートが所定の長さに切断された後、システムはプレートをマシンの横に移動できます。)
