| Brand Name: | CMC |
| Model Number: | QC11L-20X600 |
| MOQ: | 1 セット |
| 価格: | according to the machine requirement |
| Payment Terms: | FOB/CIF |
| Supply Ability: | 条件の一致 |
指定:
| いいえ | 名前 | 価値 | 単位 | 注目 | |
| 1 | せん断の厚さ | 20 | mm | ||
| 2 | せん断の幅 | 600 | mm | ||
| 3 | せん断の角度 | 3° | |||
| 4 | 縦のコラム間の間隔 | 1115 | mm | ||
| 5 | 刃の長さ | 700 | mm | ||
| 6 | ワーク テーブルの高さ | 800 | mm | ||
| 7 | 主要なモーター | タイプ | Y180L-4 | ||
| 力 | 22 | kw | |||
| 速度 | 1470 | r/min | |||
| 8 | 軸プランジャー ポンプ | タイプ | IGP5-H063 | ||
| 力 | 63 | L /min | |||
| 9 |
次元
|
L | 1400 | mm | |
| W | 1500 | mm | |||
| H | 2000年 | mm | |||

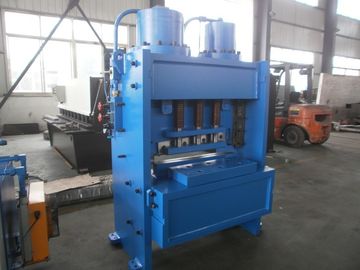

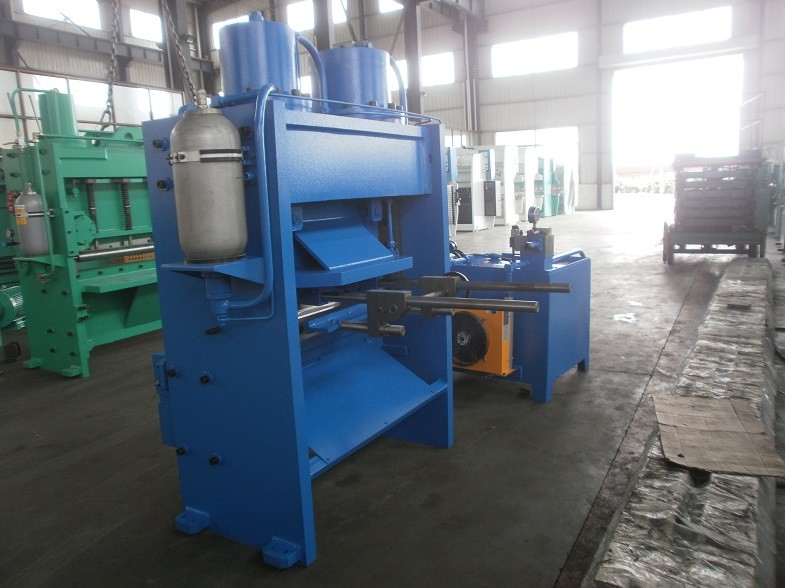

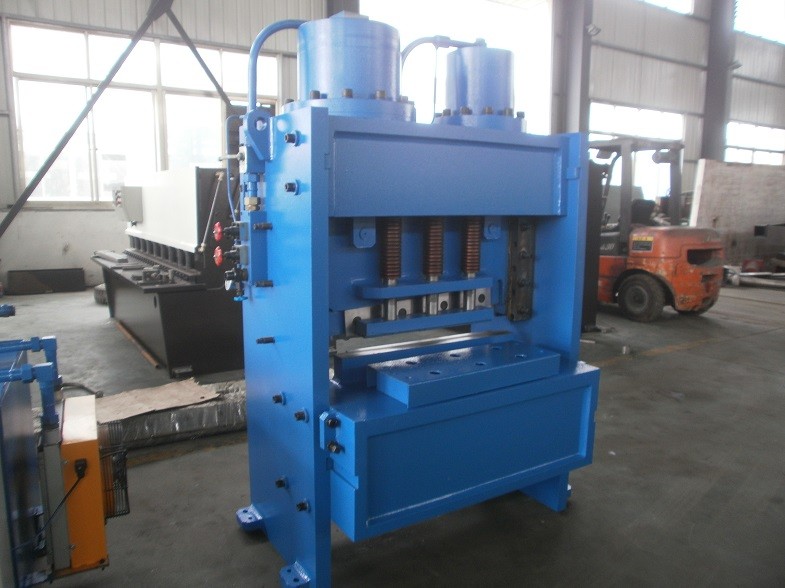

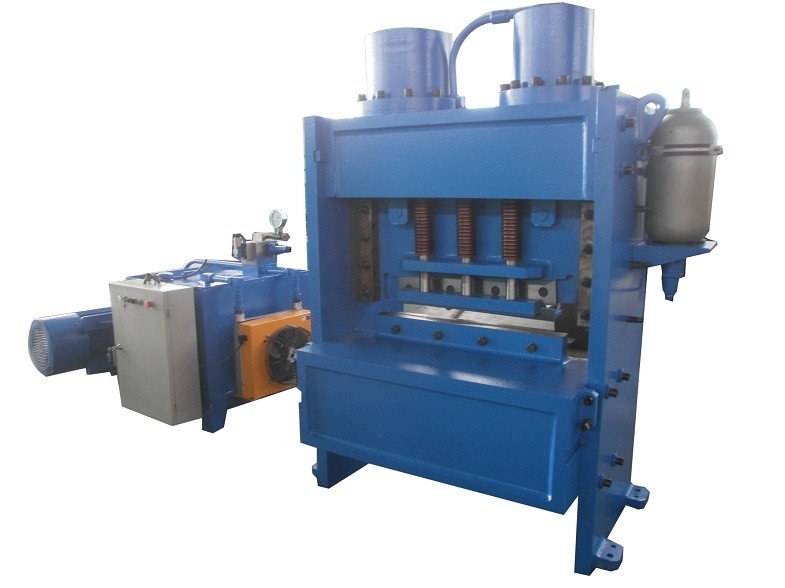

この機械は0.3-20mmの厚さの鋼板のせん断および600mmの幅のために使用されます。
刈ってある版の強さは他の強さの版が刈ってあるならそれらの厚さ調節されるべきです450N/mm2、べきです。

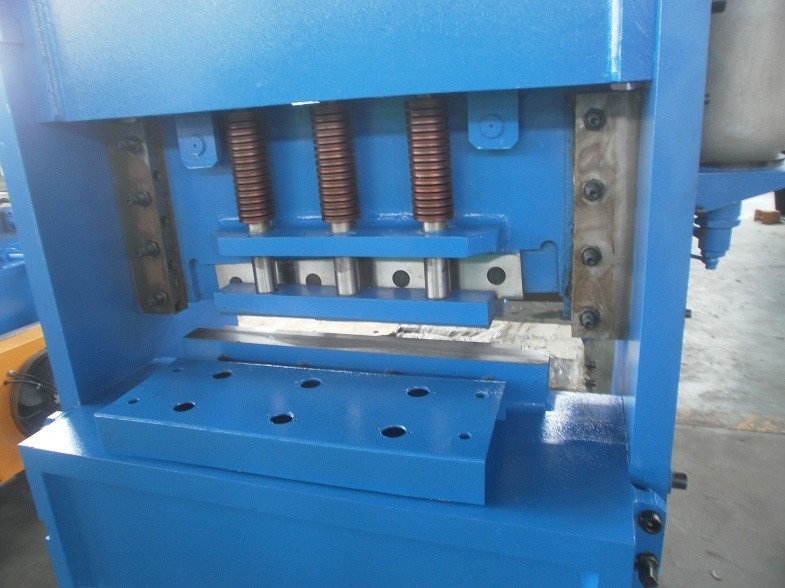

この機械は溶接された鉄骨構造、油圧運転です。帰り打撃は蓄積装置によって完了します。機械はよいsteadinessおよび安全使用中間です。そしてそれは多くのスペースを占めないし、低い重量およびよい剛性率です。刃の整理は迅速かつ簡単に調節することができます。狭い版を切るとき効率を改善する上部の刃のビームの打撃は自由に調節することができます。機械は赤外線センサーの保護障壁が安全を保障するために装備されています。
Hydrauliccのドライブ:
油圧装置（figure1）はIGP5-H063軸プランジャー ポンプ2、結合されたvalve4から成っています。全システムは適度に整理されます。
必要な圧力オイルは40MCY14-1B軸プランジャー ポンプによって作り出されます。最高システム仕事圧力は25Mpaです。上部の刃のビームの帰り打撃は蓄積装置によって完了し、圧力は油圧装置の8Mpa.The働き原則について（図1を見て下さい）次のとおりですあります:、管を通して発生するオイルは油ポンプによって各オイル シリンダー（主要なオイルcylinder8、止め金cylinder9）および結合されたvalves4を書き入れます。結合された弁に入った後、オイルは主要なオイルのルートおよび制御オイルのルートに分けられます。制御オイルのルートからのオイルは、スロットルの穴を通して、ノーマル・オープンの位置にある入り、オイル タンクに戻ります磁気方向弁に。圧力は主要なオイルのルートで形作られません。スロットルの穴のために、ある特定の圧力相違は前部の間で形作られ、円錐弁を開ける、およびオイルはオイルのリターン穴を通って帰りオイル シリンダーに、戻ります背部。圧力は主要なオイルのルートで形作られません。そして機械は処置をとりません。電磁石の方向弁がつけられる場合、制御オイルは磁気方向弁を通して安全弁に入ります。流出弁はセット圧力の下で閉鎖しています、従ってオイルのルート圧力は次第に増加します。そしてこのプロセスで、甲革はオイル シリンダーがリターンのための支援諸部隊を克服する後やっとビームの降ろすために休みます値をつけました。現時点で止め金シリンダーおよび上部の刃のビームは次々と機能するために可能になります。上部の刃のビームは最下の死んだポイントに動力の後で動き、機能するために限界スイッチを磁気方向弁再調節します誘発します。全オイルのルートは蓄積装置のために荷を下された.theの上部の刃のビーム リターンです。
