| ブランド名: | CMC |
| Model Number: | 6x1500 |
| MOQ: | 1 セット |
| 価格: | According to the machine requirements |
| 支払条件: | T/T、L/C |
| 供給能力: | 実際の状態に従って |
鋼鉄コイルのスリッター モデル:6x1500
記述:
鋼鉄コイルのローディング、鋼鉄コイルをdecoiling、版および単位を反動および荷を下すこと切り開く。
適用:
このラインは伸び、版の切り開き、そしてコイルの鋼鉄切り開くプロセス鋼鉄コイルのためである
技術的な変数:
最高原料。厚さ6mmの最少厚さ2.5mmのつや出しの穏やかな鋼鉄。
材料の幅:800-1550mm
鋼鉄コイルの重量:最高の25トン
鋼鉄コイルの内部の直径:508mm-760mm
鋼鉄コイルの外の直径:Max.1500mm
ピンチ ローラーの直径:190mm
ピンチ ローラー モーター力:2.2kwの変速機モデル:BWD13の率:187
ピンチ ローラーの働く速度:3m/min
荒い水平になるローラーの量:3、1つの上で、底2。
荒い水平になるローラーの直径:125mm
終わりプロダクトを切り開くため、幅の許容を切り開く:±0.20mm
終わりプロダクトを切り開くため、コイルのMax.weight:15ton
終わりプロダクトを切り開くため、鋼鉄コイルの内部の直径:760mm
単位の厚さを切り開くこと:2.5~4.5mm、C245
輪になるピットの指定:5500×2200mm×2500mm Length×width×depth
シャフトの直径を切り開くこと:220mm
シャフト材料を切り開くこと:40Cr
単位の主要なモーター力を切り開くこと:37kw （960RPM）、ギヤBOX650
刃、スペーサ、ゴム リングの細部は、付属品のリストを見る。
刃材料を切り開くこと:H13Kの硬度HRC55-58
スクラップのリワインド メカニズムの主要なモーター力:YLJ6.3KG/M
巻き戻す速度、最高厚さ4.5mm。最高20m/min.厚さ2.5mm。調節可能な25m/min AC頻度速度
巻き戻す単位の主要なモーター力:90kw （960rpm）、変速機:850
次元の細部は、付けられたデッサンを見る
すべての装置の詳しく述べなさい:
1. 油圧コイルのローディングのトロッコ
このトロッコは鋼鉄コイルを運び、上下に上下に動かせることができる。歩く四輪ガイド・レールは水圧シリンダによって上下に終わる、トロッコのランニングはモーターおよび変速機の減力剤によって終わる。
2. 油圧decoiler
下記のものを含んでいる二重ヘッドの傘のタイプ:左右の単位、
開いた、近い:油圧
それはガイドによってスタイルを作られる基盤、ブラケット、防止装置のメカニズム、decoilingシャフトおよび傘のタイプ二重ヘッドから成っている。
decoilerは左から右へ動き、同時に中心になることができる。
3.Lightタイプ油圧出版物ガイド、シャベルの頭部、メカニズムをつまむオープナ:
それはフレーム スタイルを作られた基盤、油圧出版物ガイドの腕、油圧シャベル ヘッドのメカニズム、油圧オープナのメカニズム、油圧つまむメカニズム等で構成した。
3.1油圧出版物ガイドのメカニズム:それは5.5Kwモーター等を減らす円形の風車の速度が装備されている油圧押ガイドの腕、押ガイドの鋼鉄車輪、スプロケットのwheel&チェーン伝達メカニズムから成っている。
3.2油圧シャベル ヘッドのメカニズム:それはシャベル ヘッドの貝、油圧シャベル ヘッド、シャベル ヘッドの油圧lifting&のバランスのメカニズム等から成っている。
3.3油圧オープナのメカニズム:それはガイドの柱から成り、ガイドの袖は、油圧オープナ及び持ち上がるメカニズム等押し下げる。
3.4油圧つまむメカニズム:それはブラケット、滑走ブロックの基盤、2つのピンチ ロール、油圧lifting&がメカニズムを押し下げる上部ロール、力の部品、変速機から成っている。等.
4.Tansition仕事台、長さの長さ:3m
5. 荒い水平になる単位
荒い水平になる単位に機能を水平にするための3つのローラーがある。それは不活性モードである。
6. 切り開く前の指導装置
指導装置は働くブラケット、ガイド・レール、ねじ心棒のadjusting&の中心になるメカニズム、活動的なガイドの基礎段階、縦のローラーのメカニズムから成っている。
切り開く単位の前のすべての装置。

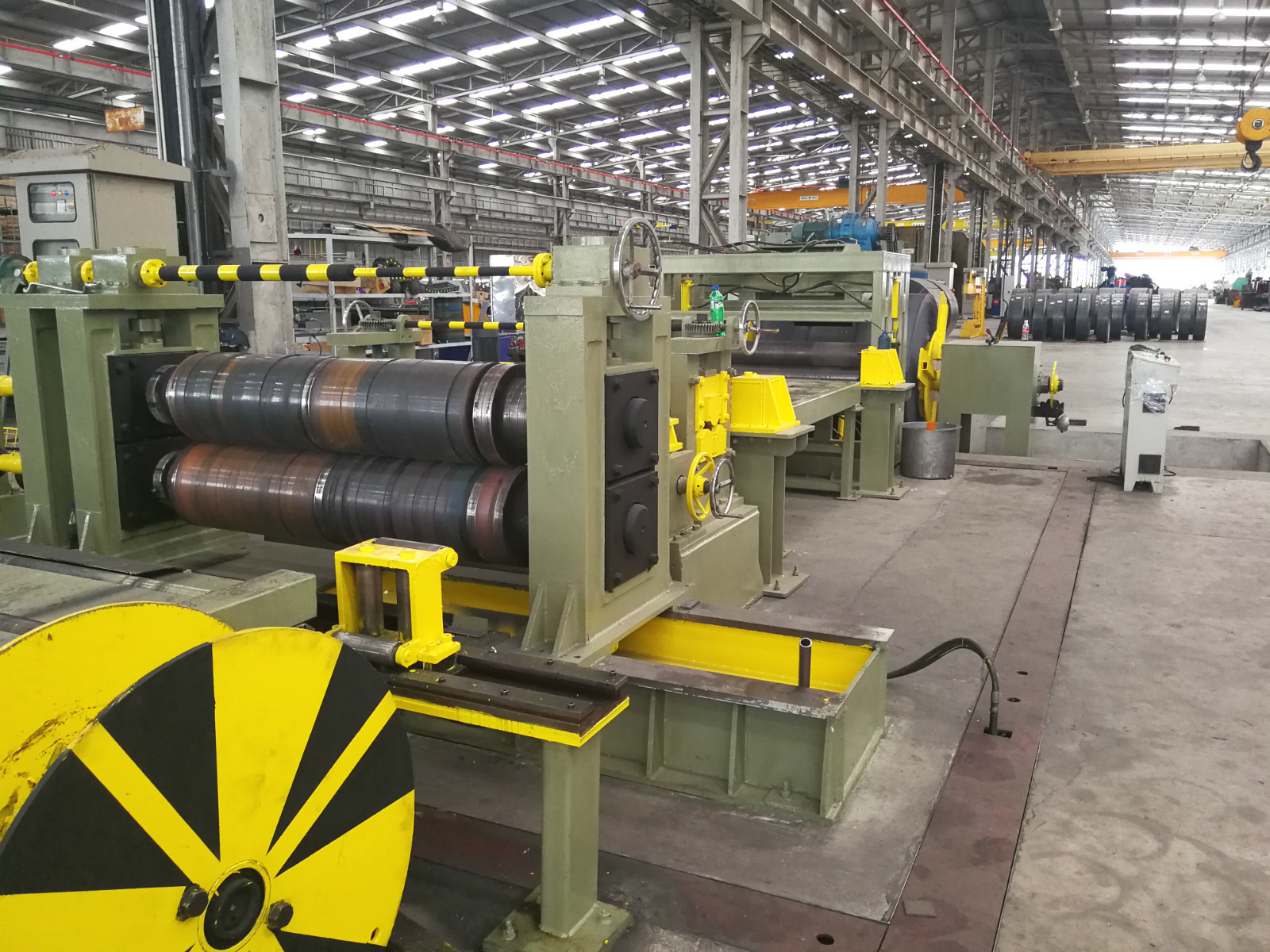

7. 単位を切り開くこと:
それは本体の部品および力の部品から成っている。
力の部品:それは権力基盤、減速機、AC速度調節可能なモーター、ギヤ配分の場合、カップリング、クラッチ、関係の部分、普遍的な十字伝達等から成っている。
本体の部品:それは基礎段階、固定式ブラケット、刃シャフト、刃シャフトの大きい滑走ブロックから2部分、活動的なブラケット、ブロック用具シャフト、活動的なブラケットの刃変わる油圧記入項目の&exitの滑走成っていてメカニズムを、上部用具シャフトの電気に持ち上がること及び調節可能なmechani、等を押し下げるために調節する。

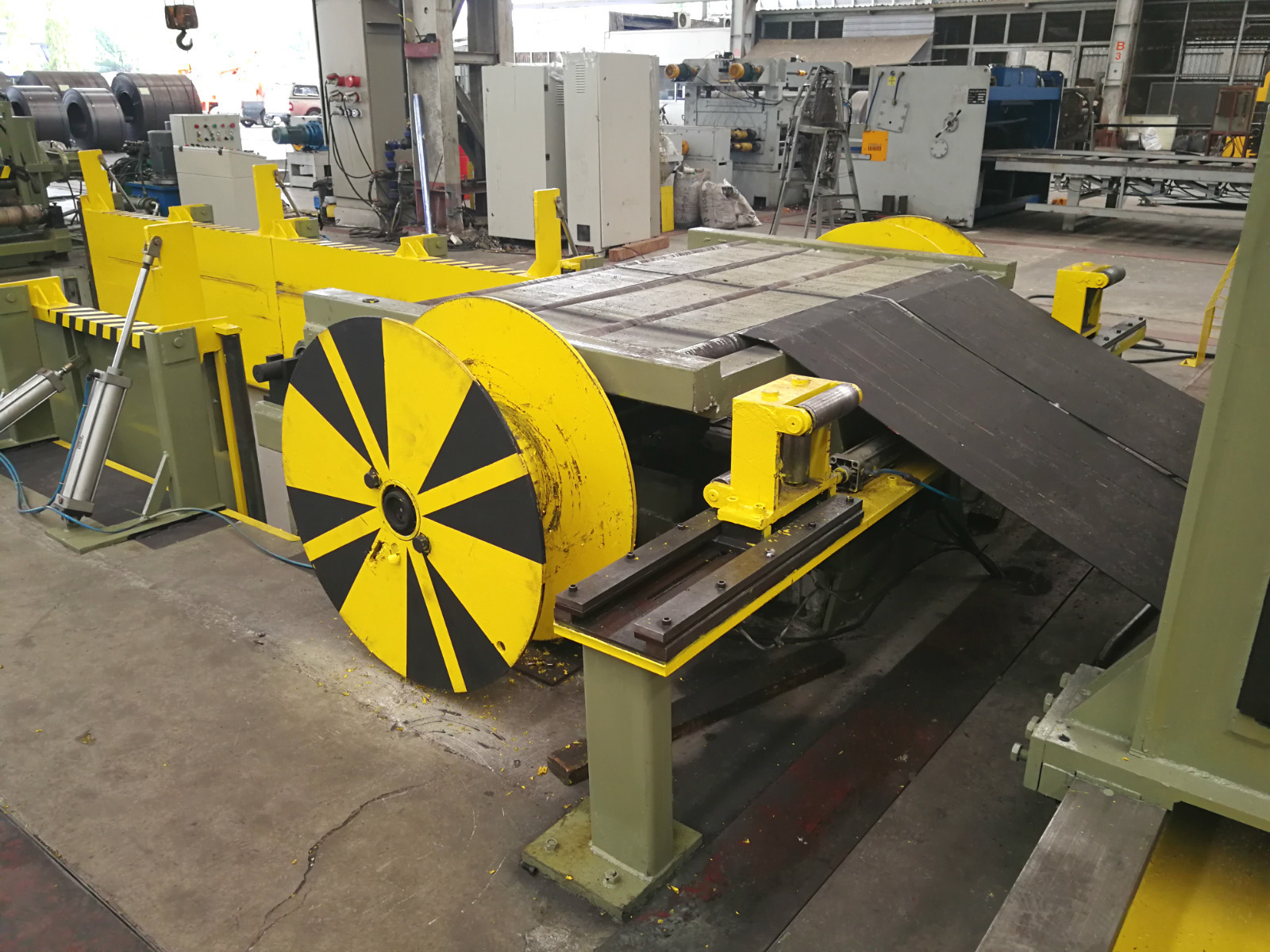

8. スクラップのリワインド メカニズム:
それはブラケット、巻き戻すシャフトから基盤、2枚の円錐形の巻き戻すディスク、chain&のスプロケット車輪伝達メカニズム、減力剤、カップリング、モーター等に耐える成っている。

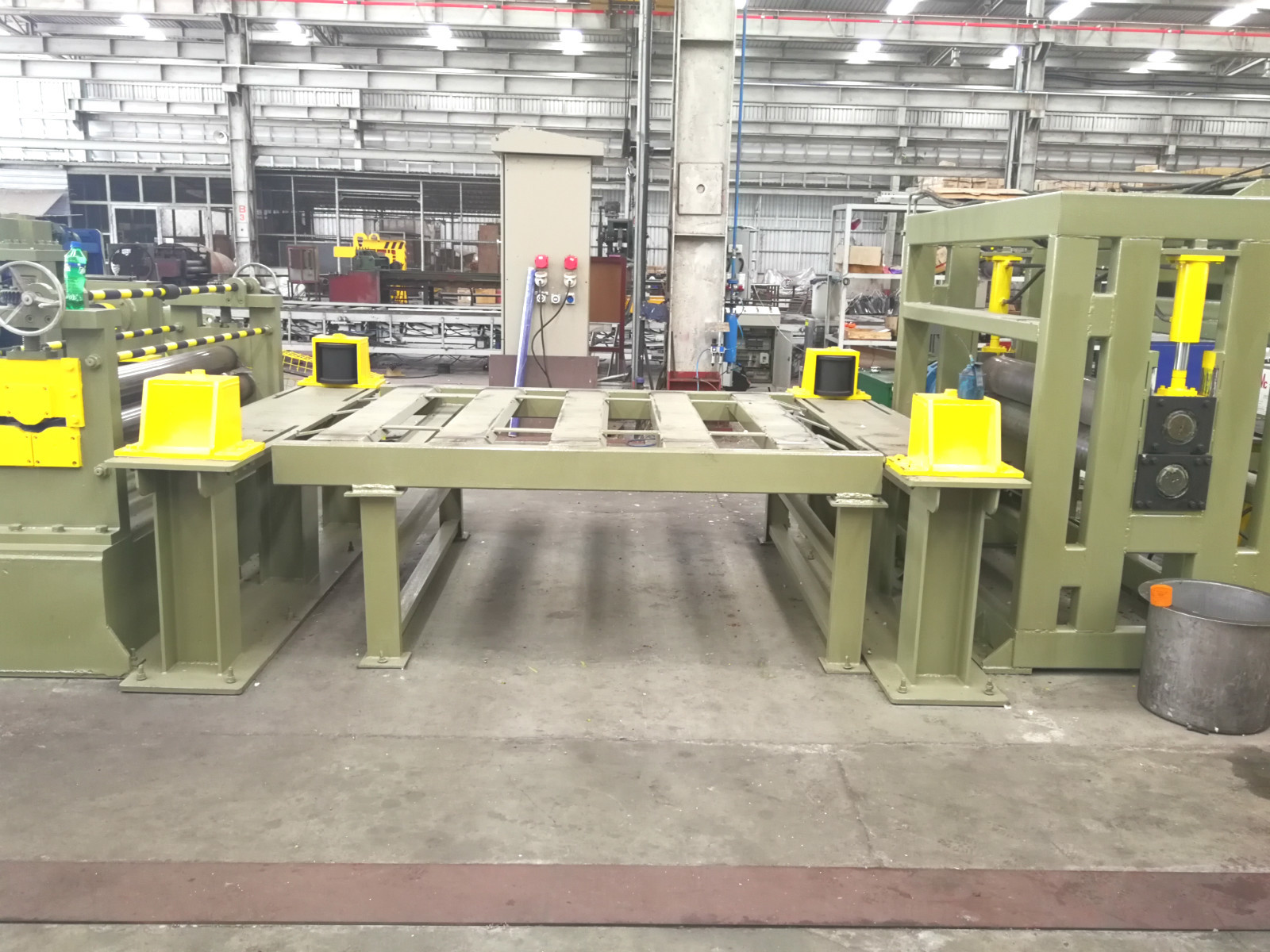

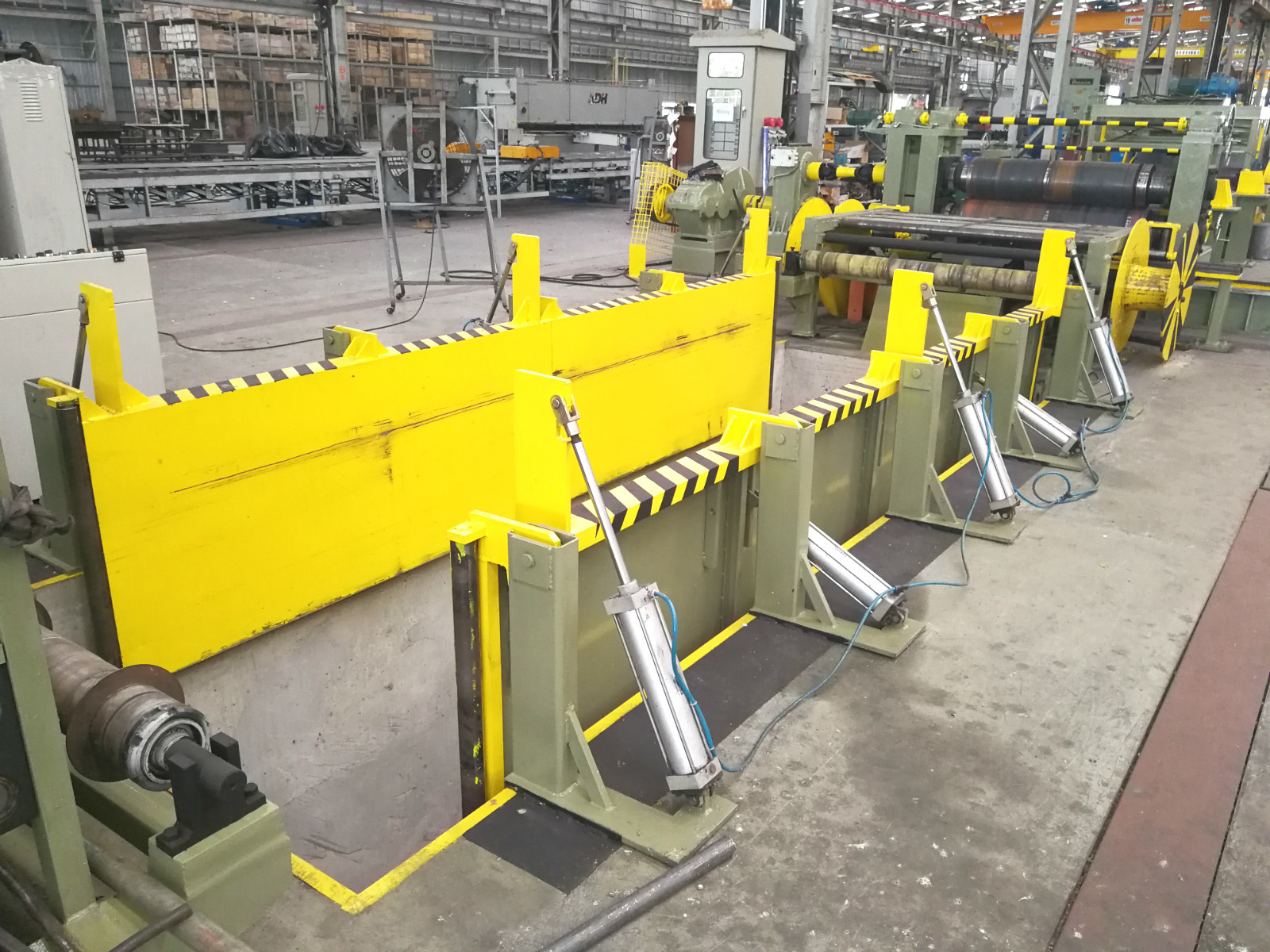

9. 輪になる&transitionの仕事台:
それはブラケットから成っていて、基盤に、支持版rollerway耐える、
輪になるピットLength×width×depth:技術的な変数として
上昇のための水圧シリンダが付いている転移の仕事台。
それは2部を左右に含んでいる。
10. Pre-separation、張力メカニズム、油圧出版物の分離のメカニズム、版支持のメカニズム:
それは基盤から成っていて、基盤に、前seperation軸受け耐え、ブラケットを弱め、油圧lifting&がメカニズムを押し下げる版を弱める版を、ブラケット、2つの張力反射器ロール、出版物seperationブラケット、出版物seperationシャフト、油圧出版物seperationを押し下げる戻す及びメカニズム、油圧版支持のメカニズム、分離シート、ナイロン スペーサの薮等が装備されている油圧版支持のlifting&のバランスのメカニズム持ち上げる張力弱める。
11. 反動の単位:
それは基盤から成っていて、反動しはさみのディスク、斜めの滑走ブロックのexpansion&の引き込みメカニズム、メカニズムを、拡張&rotataryオイル シリンダー メカニズム切る、油圧口AC速度調節可能なモーター等が装備されている防止装置のメカニズム、カップリング、油圧活動的な援軍、支持基盤を拡張保つギア ケース、反動シャフト、アーチの版を減らす。
12. 油圧荷を下すトロッコ:
このトロッコは分けコイル、油圧移動を運ぶことができ、上昇はトラックがラインおよび出口を動かすモーターfour-wheeledガイドによって、トロッコのランニング操作される。
13. 電気システム:
中央制御のテーブル。
それはキャビネット、主要な電気制御作動のキャビネット、補助作動のキャビネットおよび他の電気設備から成っている。切り開き、反動モーター。
装置セットの安全保護、緊急のstop&パワー カットのボタン、機械停止表示ランプ等。
14油圧装置:
水力25L/min
を含んで:油圧場所、弁、オイル タンク、共同、柔らかい管、堅い管等。
刃を、スペーサ切り開く、スペース版、スペーサのバレル、ゴム リングのリスト（ない機械によって、追加料金を必要としなさい）
