| Brand Name: | CMC |
| Model Number: | HM2500 |
| MOQ: | 1 セット |
| 価格: | according to the customer's requirement |
| Payment Terms: | L/C、T/T |
| Supply Ability: | それは機械量であるまで |

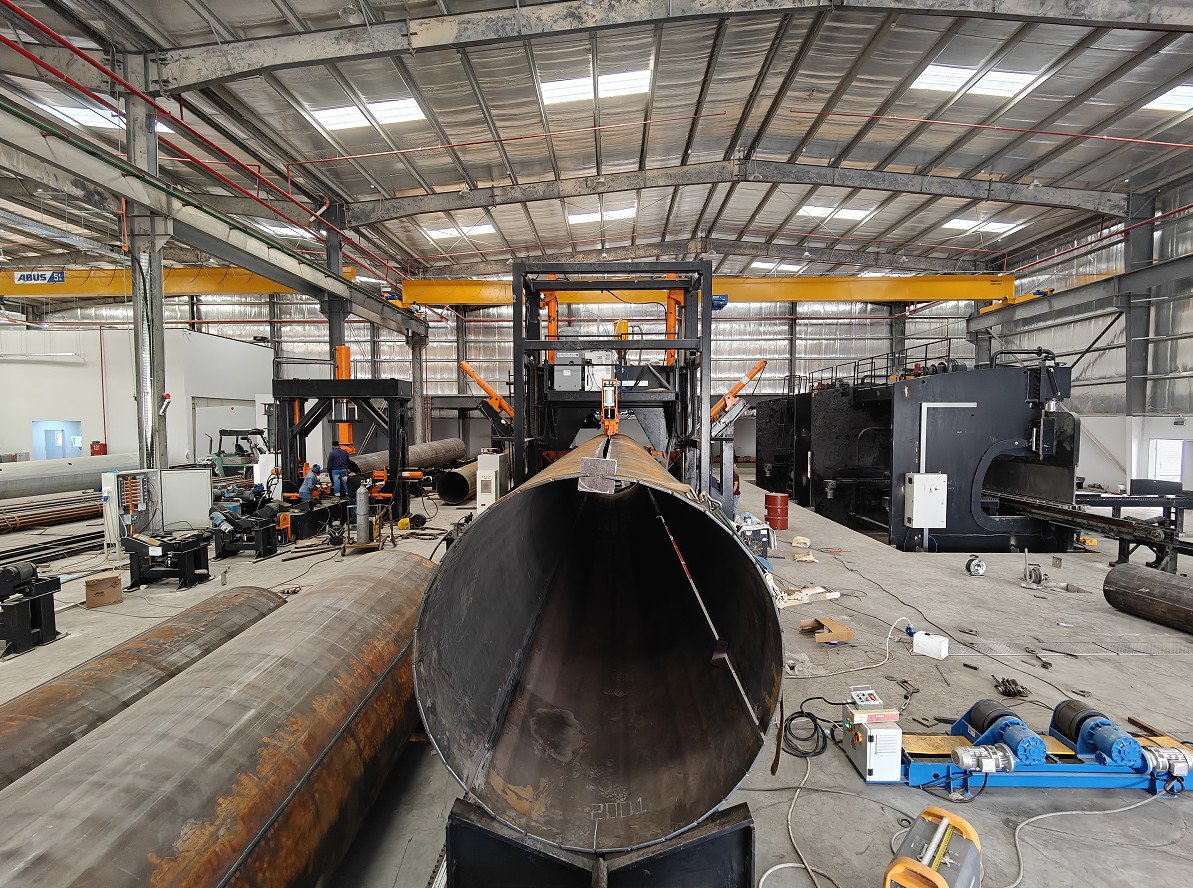

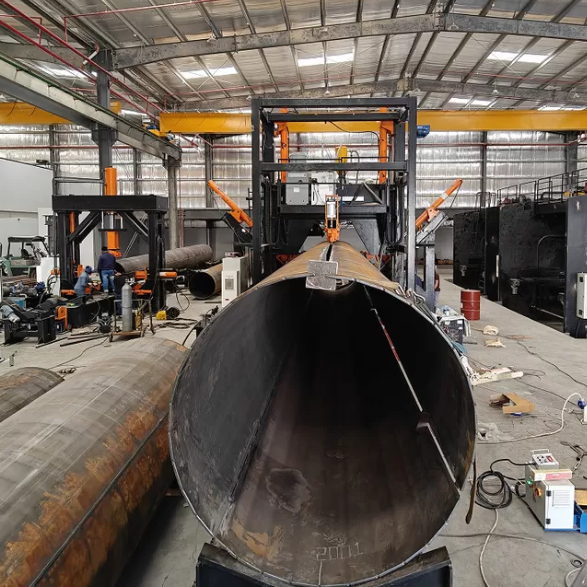

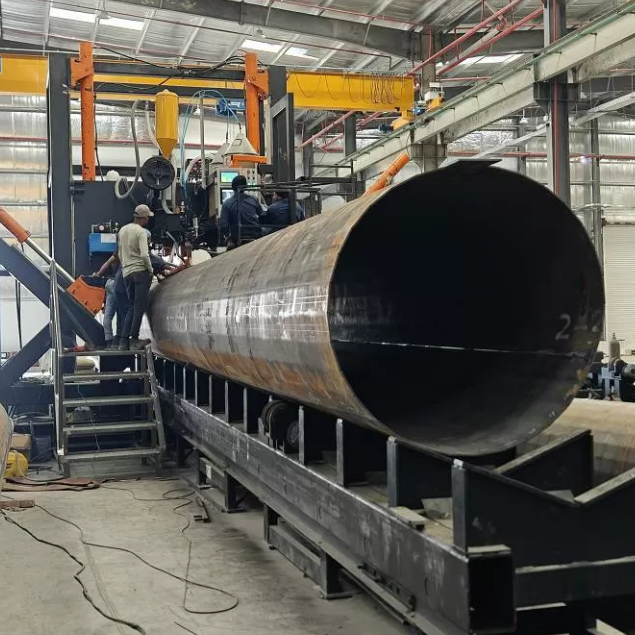

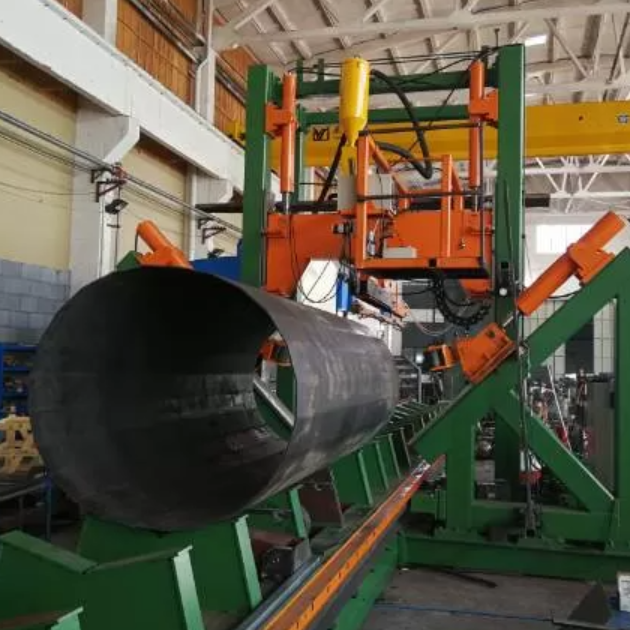

CNC ポール シャット 溶接機
モデル:HM2500/13000
モノポール,ハイマストポール,5G通信ポールのために設計された
直径範囲:500~2500mm,厚さ:通常,6~20mm,長さ:13000mm
注: 機械はさらに厚さを行うことができます. 厚さ18~25mmの場合,提案プロセス:最初に閉め溶接,その後,表面溶接を行う.
二重弧三線溶接機
適用範囲: 5G ポール,モノポール,ハイマスト ポールなどの長さの中程度のポール 縦断自動閉じる溶接に適しています.
CNC POLE SHUT-WEALDING MACHINE,それは1つのシェルまたは2つのシェルタイプ多角形と円型角型ポール ((円柱型ポール)) に適しています.それは自動溶接ラインです,ゲントリー型構造が固定され,溶接システムがあります速度調整可能な移動のためのサーボモーターを搭載した,V型の完全ポール長ドリル (作業台) 液圧シリンダーは,ストロールを閉じ,同時に溶接を行うためにクランプリングホイールを押します.
2つのシームポールの場合は,最初のシーム溶接が完了すると,底部ロールが上昇し,第二シーム溶接を開始するために別のシーム位置にポールを回します.
独自の特徴:
1.CNC自動調整,CNCシステム,ポール直径の変更で,自動的に圧力を調整,自動的にプレッサー足の位置を調整,自動でフィード速度と位置をマッチ溶接シームを常に閉ざした状態に保ち,スムーズな溶接を保証します.
2特殊なCNC制御システムにより,左側と右側の足の同期性能は非常に良いです
3前回の処理の資格に基づいて,溶接後,ポール溶接の扭曲は起こらない.熱帯を中心にマシンの後ろの棒を引っ張って回す必要がありません.
4柱はV型作業台上にあり,その動きは,頭と尾の溶接の安定性を確保するために,サーボ制御されています.頭 から 尾 まで 溶接 する と,溶接 さ れ ない 尾 の 長さ が 大きく 短縮 さ れる.
5.クランプロールの数は3セットです,その利点は,ポール表面へのロール圧を減らす,および表面の擦り傷を減らすです.それは八角柱の生産に適しています.,半角形と円柱形です 円柱形と直径が等しくなります
6V型作業台 (ドリー) は,モーター付きの高速回帰機能で,操作者の労力を削減します.
7潜水弧溶接機能
8. ポールバックガイド装置により,適応的に調整できます. 実用的な操作では,溶接シームの位置はめったに調整されず,操作者の労力を減らすことができます.
9機械頭部に設置されたカメラを通して,溶接シームはメイン制御パネルの画面に反射され,溶接シームの追跡が単純で簡単になります.溶接のモニタリングのためのオペレーターの労働力を減らすほら
10溶接棒を丸くし,変形が小さいようにする自社開発の油圧とCNCシステム.
11. 2つのシームポール,最初のシーム溶接が完了すると,底のロールが上昇し,別のシーム位置にポールを回転し,第二シーム溶接を開始します
12荷乗と荷卸は前部で
13溶接の浸透率を大幅に向上させる.銅ブロックには冷却水が含まれます.
14操作者: 1人
15選定品:
15.1 プレート厚さ10mm以上の場合は,二重弧線と二重線 (または二重電気線と三線) 浸水弧線溶接,DC+AC,DC溶接は高電流と低電圧を採用する.DC弧は大きな浸透率を得ます溶接速度を2倍にします 溶接速度を2倍にします溶接性能を向上させ,電力消費を削減するほら
15.2ネットワークシステム
機能: 最新のソフトウェアと経験データを入手するためにソフトウェアをタイムリーに更新し,遠隔故障診断と遠隔パラメータ調整に顧客を支援することができます.顧客が迅速に生産を再開するのに便利です.15. 3 機械で部品を交換する
機械は以下の部品から構成される.
| 技術パラメータ | ||
| 1 | 柱の直径 | 500~2500mm |
| 2 | 作業台の長さ | 13000 mm |
| 3 | 棒の厚さ |
6~20mm,Q235,Q355 注: 機械はさらに厚さを行うことができます. 厚さ18~25mmの場合,提案プロセス:最初に閉め溶接,その後,表面溶接を行う. |
| 4 | 固定足量 | 3 単位 |
| 5 | オイルポンプのモーターパワー | 3+3 KW |
| 6 | V型作業台 (ドリ) のサーボモーター電源- | 7KW,速度調節可能,ACサーボ |
| 7 | 垂直プレスストローク | 2000mm |
| 8 | 動作高度 | 柱の下角から地面までの距離:800 |
| 9 | 溶接機 |
二重電気三線潜水弧溶接機 DC 浸水弧溶接電源 モデル 1250 入力電源 AC380V 3相 50Hz 定数入力容量 80KVA 出力電流 dc250a ~ dc1250a 定位負荷持続時間 80% AC潜水弧溶接電源モデル1000A 定数入力容量:125kva 入力電源 AC380V 単相 50Hz 出力電圧範囲: 30~44V 出力電流 ac250a ~ ac1250a,名乗負荷持続時間 60% 二重電動三線溶接器のブランド:カイユアン |
| 10 | 溶接線直径 | 二重電源3本のワイヤ: 単一のワイヤ: 402×1のダブルワイヤ6 |
| 11 | 溶接速度 |
0.3 ~ 1.5m/min ステップレス調節可能 注: 厚さも速度も違います) |
| 12 | 溶接方向 | 大端から小端への溶接 |
| 13 | 溶接の浸透率 | 80~90% |
| 14 | 電気部品 | シュナイダー (フランスのブランド) |
| 15 | CNCシステム PLC | シメンス (ドイツのブランド) |
| 16 | V型作業台 (ドリー) モーター | サーボモーター |
| 17 | 溶接器のブランド | ポイント9 |
| 18 | 体重 | 25 トン |
| 19 | サイズ | 31000×7000×6200 mm (LXWXH) |
