| Brand Name: | CMC |
| Model Number: | HM500/14000 |
| MOQ: | 1 セット |
| 価格: | as per negotiation, USD, EURO, RMB are acceptable |
| Payment Terms: | T/T、L/C |
| Supply Ability: | 機械量に従って |

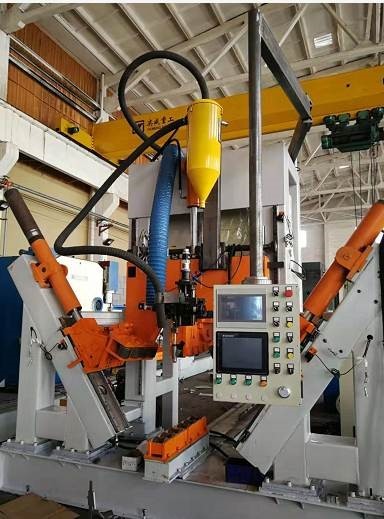

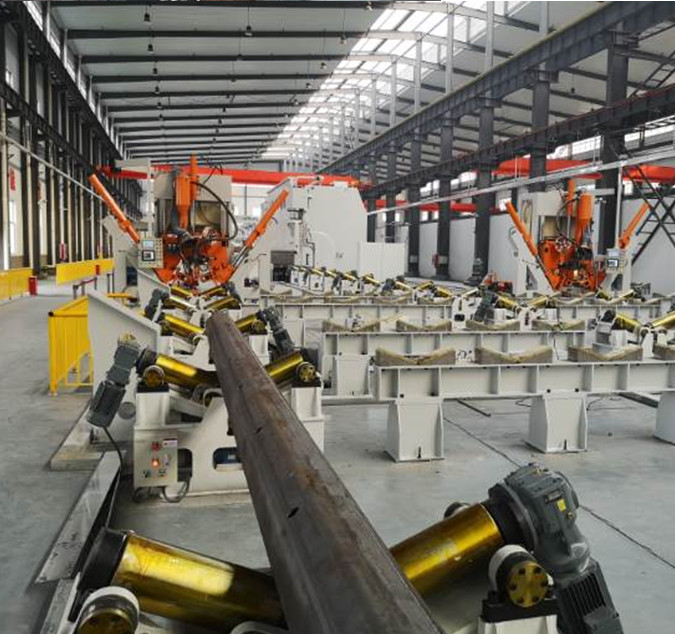

CNC 5G ポール・シャット・ウェルディング機械
モデル:HM500/14000
デザイン モノポール,ハイマスト,5Gポール
ローラータイプ
モノポール,ハイマストポール,5G通信ポール,通常の路灯ポールのために特別に設計された
標準:直径範囲:200~500mm,厚さ:4~12mm,長さ:14m
オプション:直径60~500mm,厚さ3~12mm,長さ14m
標準単弧単線 潜水弧溶接機
適用範囲:
適用範囲: 5Gポール,モノポール,ハイマストポール,通常のストリートライトポールなどの長さの中程度のポール,横向自動閉じる溶接に適しています.
この機械は,通常,中型多角型および円柱型ポールを溶接するのに適しており,特に1縫いしかないポールに適しています.これは自動溶接ラインです.トロリーは,速度調整可能なモーターを装備しています液圧シリンダーは 圧力輪を動かせて ポールを締めながら 溶接します
独自の特徴:
1.CNC自動調整,CNCシステム,ポール直径の変更で,自動的に圧力を調整,自動的にプレッサー足の位置を調整,自動でフィード速度と位置をマッチ溶接シームを常に閉ざした状態に保ち,スムーズな溶接を保証します.
2前回の処理の資格に基づいて,溶接後,ポール溶接の扭曲は起こらない.熱帯を中心にマシンの後ろの棒を引っ張って回す必要がありません.
3.駆動棒は周波数変換で制御され,ヘッドとテール溶接の安定性を確保するための電気ブレーキ停止機能があります.溶接からほとんど左の長さがないこの方法により,次のプロセスの手作業が減少します.
4.クランプロールの数は3セットです,その利点は,ポール表面へのロール圧を減らす,および表面の擦り傷を減らすです.それは八角柱の生産に適しています.,半角形と円柱形です 円柱形と直径が等しくなります
5自動回帰機能で,操作者が手動で後押しする必要がなく,操作者の労力を削減します.
6パンネマティック式ブランキング装置を備えた後部推力車で 手動式ブランキングと比べると シンプルで速いです
7卸荷側はローラー型で,積載と卸荷に便利で,上流と下流の材料の自動化を実現するのに便利です.操作者が長距離移動を避けるために,ロードと卸荷が同じ側にすることができます操作者は主機の位置で作業するだけで,労働の強度を大幅に削減します.
8自社開発した油圧と制御同期システムは,電極への要求を軽減し,電極を溶接後より丸くし,変形が少なくします.
9操作者: 1人
10ローラーラック,5個セット (12.14mのポールに適しています)
11購入者のワークショップの配置に応じて,異なる作業方向の機械が提供されることがあります.
12顧客の特別な要求のために,機械は,特に設計され,世界中の異なるポールを満たすために製造することができます.
13機械頭部に設置されたカメラを通して,溶接シームはメイン制御パネルの画面に反射され,溶接シームの追跡が単純で簡単になります.溶接のモニタリングのためのオペレーターの労働力を減らす.
14選択肢:直径60~500mm,厚さ3~12mm,長さ12mm
機械は以下の部品から構成される.
1トロリ移動のための長い作業台
2主なゲンタリーフレーム
3トロリ駆動システム
4. ローラーラックを卸す,5個セット (12.14mのポールに適しています)
5. 水力式ブランキング部品 (中型ポールに適したブランキングロールを含む)
6ワイヤフィードシステムを持つ水中弧溶接システム
7流体回収システム
8液圧システム
9.制御システム
10カメラ,溶接シート監視システム
11固定ローラー,顧客のポール要件に従って.
1セットで,モノポールのための高マスト,5Gポール模具.
選択可能:通常の路灯柱に適した1セット,最小直径60mm (丸い柱と円柱)
オプション:通常の路灯柱に適した1セット,最小直径60mm (八角柱)
オプション: 普通の路灯の柱に適したバッククランプ装置のセット. (1~2mの長い腕など,非常に短い長さの柱に適した小さなツールを含む)
| 技術パラメータ | ||
| 1 | 柱の直径 |
標準200~500mm 60~500mm オプション |
| 2 | 作業台の長さ | 14000 mm |
| 3 | 棒の厚さ |
3~12mm,Q235,Q345 (直径100,厚さ6mm,直径80,厚さ5.5mm) |
| 4 | 固定足量 | 3ユニット |
| 5 | オイルポンプのモーターパワー | 4+4 KW |
| 6 | 移動型モーターパワー | 4KW 速度は調節可能 |
| 7 | 垂直プレスストローク | 500mm |
| 8 | 動作高度 | 柱の下角から地面までの距離:850mm |
| 9 | 溶接機 |
1000A 浸水弧溶接 標準構成:単弧単線 |
| 10 | 溶接線直径 | 2mm,3.2mm 溶接線直径は,ポール厚さに依存します. |
| 11 | 溶接速度 |
0.8~3.0m/min ステップレス調節可能 注: 厚さも速度も違います) |
| 12 | 溶接の浸透率 | 80 % |
| 13 | 電気部品 | シュナイダー (フランスのブランド) |
| 14 | CNCシステム PLC | シメンス (ドイツのブランド) |
| 15 | 溶接機のブランド | HUAYUAN 中国ブランド |
| 16 | 体重 | 8 トン |
| 17 | サイズ | 31000×3500×4500 mm (LXWXH) |
