| Brand Name: | CMC |
| Model Number: | FL-3015 |
| MOQ: | 1 |
| 価格: | According detail requirement |
| Payment Terms: | 頭金 30% T/T、出荷する前の 70% T/T |
| Supply Ability: | 条件の一致 |

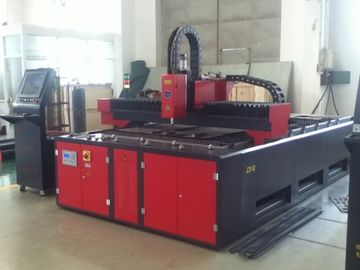

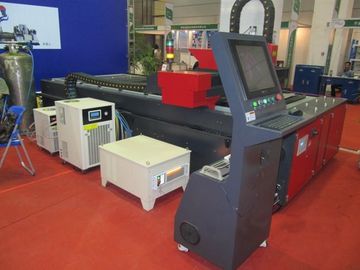

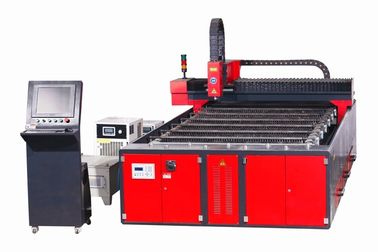

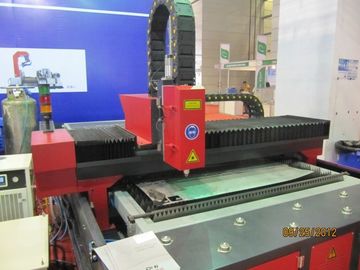

500W 1500 x シートの版のための 3000 CNC 繊維レーザーの打抜き機
1. 切断のサンプル処理の効果の図表
広告は薄板金の写真製版法の部分の切断を言い表わします
2. ☆の基本的な紹介
広告は薄板金の写真製版法の部分の切断を言い表わします
2. 基本的な導入
FL-3015 繊維レーザーの打抜き機はドイツで IPG レーザーのグループから輸入されて元の繊維レーザーが即刻の溶かおよび蒸発を、もたらすために目的に焦点を合わせる強力なレーザーによって達成されます。 自動切断はデジタル化された機械工システムによって制御されます。 この機械はレーザー、デジタル、および精密な機械工の技術を凝縮させました。
2.1. 割れたタイプの設計され、独立した操作テーブル。 それは条件に従って動かすことができます。 快適で、容易な操作。
2.2. 輸入されたサーボ モーター ワーク テーブル、走行区域 1500mm*3000mm。
2.3. レーザーの頭部は Z 軸、移動区域 0-100mm によって調節することができます
3. 主な特長
3.1. それは版をのような切るために広く利用されます: ステンレス鋼、炭素鋼、アルミニウム、等。
3.2. 強い切断の能力: 500W タイプは 8mm までステンレス製の切口できます。
3.3. 要される低い切断: それは空気と切れることができ費用は米ドル 0.5 - 1.です。 厳密な費用は電気が 1 時間あたりの 3-6 度、1 時間あたりのレンズの保護米ドル 0.08 - 0.16、および他のどの費用も含まれていません。 O2 か N2 を使用すれば、費用は米ドル 2.4 - 4.8 増加するべきです。 形および厚さが異なっているので（、ガスの消費は異なっています。）
3.4. 速い切断の速度、高性能、安全な操作および安定した性能。
3.5. 良質、小さいゆがみの滑らかで、良い一見外で。
3.6. 精密な切断を保証する輸入されたサーボ モーターおよび伝動装置システム。 高い切断の精密。
3.7. 熱心なソフトウェアは直ちに設計されているか、または処理されるグラフィックかテキストを可能にします。 適用範囲が広く、容易な操作。
4. 応用材料
ステンレス鋼、炭素鋼、合金鋼鉄、ばねの鋼鉄、アルミニウム、銅、チタニウム、等の版か管の切断に適当。 それは種類の堅く壊れやすい合金鋼鉄に対する優秀な処理の効果をもたらします。
5. 適用分野
薄板金の処理、金属製品、台所電気器具、高断固な装置、電気制御箱、自動車部品、ガラス、ポスター、技術、照明および精密な部品で広く利用された。
6. 主要な構造の指定
500W FL3015 繊維レーザーの打抜き機は本体、繊維レーザー、制御箱、空気浄化システムおよび CNC のから制御システム成っています。
技術仕様
| 光学変数 | 単位 | 500W |
| 連続したモード | CW、QCW | |
| 中心の放射の波長 | nm | 1070-1080 |
| 標準的な出力電力 | W | 500 |
| ビーム質 | mm*mrad | 4 |
| 速度の調節 | kHz | 5 |
| 伝達繊維の直径 | μm | ≥50 |
| 出力電力安定性（長期） | % | ±2 |
| 力 | VAC | 400-460 |
| パワー消費量 | kW | 2 |
システム構造
| 連続いいえ。 | 名前 |
量 （部分） |
注目 |
| 1 | 繊維レーザー | 1 | 輸入される原物 |
| 2 |
光学系 速度の拡張レンズ 分光器 集中レンズ |
1 | 設計されているドイツの技術およびスペシャルを採用します。 光学レンズは直接 facular の質、影響切断の継ぎ目およびフランジの質、切断の速度および厚さに影響を与えます。 |
| 3 | 松下電器産業のサーボ モーター | 1 |
松下電器産業のサーボ モーターおよび松下電器産業の運転者。 台湾からの輸入されたねじそして柵 |
| 4 | 制御システム | 1 | PC |
| 5 | レーザーの徴候システム | 1 | 半導体（赤灯） |
主要な装置はよい特徴をもたらします: レーザーの発電機および光学レンズ。 私達はシュナイダー電装品を使用します。
| CNC の操作テーブル | それは鉄骨構造の溶接、頑丈な棚構造処理する、圧力の失敗輸入された転がりねじ TBI、はさみ金の柵 HIWIN、および松下電器産業のサーボ モーター採用します。 | それに堅く排出し、押し、そして削除の補助装置があります。 |
7. 主要な技術的な変数
| 指定 | 変数 |
| レーザーの長さ | 1064nm |
| 最高。 レーザー力 | 1000W |
| 位置 | 赤灯の徴候 |
| 有効なプロセス区域 | 1500mm*3000mm |
| X 精密を置く Ｙ軸の繰り返し | ±0.03mm |
| 最高。 炭素鋼の切断の厚さ | ≤8mm |
| 最高。 炭素鋼の切断の速度 |
0.8mm の厚さのステンレス鋼、12-14m/min、 1.0mm の厚さのステンレス鋼、10-12m/min |
| サポート文書 | DXF 等（サポート自動 CAD ソフトウェア、CorelDraw ソフトウェア） |
| 消費される総力 | ≤ 20KW |
| 電源 |
3 本の段階 4 ワイヤー AC 380V、50Hz/60Hz/60A |
8. 切断変数
| 厚さ（mm） | 材料 | 最高の切断の速度（m/min） | 補助ガス |
| 1 | M.S. | 8 | 酸素 |
| 2 | 4.5 | ||
| 3 | 3 | ||
| 4 | 2 | ||
| 5 | 1.5 | ||
| 6 | 0.8 | ||
| 1 | S.S | 6 | 窒素 |
| 2 | 3 | ||
| 3 | 1.5 | ||
| 1 | アルミ合金 | 3 | |
| 2 | 1.5 |
9.技術的な変数
| モデル | FL-3015 |
| レーザーの波長 | 1070nm |
| 最高レーザー力 | 500W （CW） |
| 仕事域 | 3000mmX1500mm |
| Ｘ 軸の打撃 | 3000m |
| Ｙ軸の打撃 | 1500m |
| X の正確さを置く Ｙ軸 | ±0.05mm |
| X、Y の正確さを置く Z 軸の繰り返し | ±0.03mm |
| X の Y の単一の軸線の最高の非義務の速度 | 20min |
| X Ｙ軸の最高の相互作用の速度 | 40min |
| X/Y の最高の軸加速 | 1.0G |
| CNC システム | LASERCUT |
| 最高の見掛け密度 | 500KG |
| 段階 | 3 |
| 評価される電圧 | 380V |
| 頻度 | 50Hz |
| 主力の保護レベル | IP54 |
| 全重量 | 2250KG |
10. 装置の部品
| 項目 | 名前 | 指定 | Qty |
| 1 | FL-3015 | 3000mm*1500mm | 1 セット |
| 2 | 繊維レーザー | 500W | 1 |
| 3 | CNC システム | LASERCUT | 1 |
| 4 | レーザーの髭剃り部 | 米国の lasermech | 1 |
| 5 | 冷水装置 | 1 セット |
11. 供給される技術的な文書
| 項目 | 技術的な文書 | 単位 | 量 |
| 1 | 操作の指示 | セット | 1 |
| 2 | 指示を使用してソフトウェア | セット | 1 |
| 3 | 特別なレーザーの切断ソフトウェア | セット | 1 |
| 4 | 製品認定 | セット | 1 |
| 5 | 機械パッキング リスト | 部分 | 1 |
12。 取付け及び依託
販売人の人員は機械取付けおよび依託を指示します
サービスはで構成します:
1. 修飾された技術者の供給。
2. 顧客の人員の監督のための:
a) 機械の位置
b) サービス入口点からのケーブルそしてホースのランニング
c) 機械への電気ケーブルおよびガスのホースの関係
3. 顧客の責任
a) 空気圧縮機（主に空気の動きで使用される）
b) 1 本の液体酸素（液化機と望ましい）
c) 力: 380V 50HZ 3 段階（30KW 調整装置と）
d) ガス、空気および電気供給は指名されたポイントの機械への関係のために利用できます。
e) 顧客は場所が調節し、訓練する取付けの開始前に明確であることを保障するべきです。
f) 機械の荷を下し、DADE の設置スーパーバイザーの指揮に設置仕事と助けるべき、大虐殺および保険労働供給
g) 取付けの持続期間のための機械フィッターそして 1 人の電気フィッターの供給。
h) 依託テスト、機械直線および訓練のための版そして消耗品の供給。
i) 保証として耐候性がある建物は、機械が要素に応じてあれば無効です
j) 適した具体的な床
13. 訓練
1. 依託の完了で、販売人の技術者は訓練を始めます。
顧客は訓練に満足な完了を保障するために十分な材料および消耗品を提供します。
2. 訓練はで構成します:
a) 機械の概観
b) 特徴および操作を制御して下さい
c) 維持および調節を機械で造って下さい
d) 機械の指示されたランニング
機械操作員の訓練は取付けと並行です、従って人員は全然利用できなければなりません
時。
