| ブランド名: | CMC |
| MOQ: | 1 セット |
| 価格: | Negotiate |
| 支払条件: | T/T、L/C、D/P |
| 供給能力: | 1 ヶ月あたりの 50 セット。 |

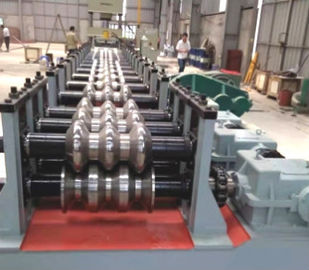

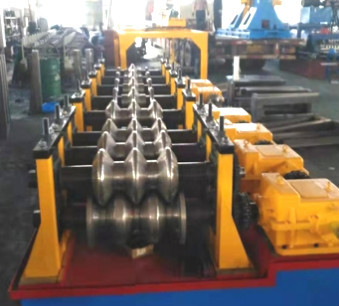

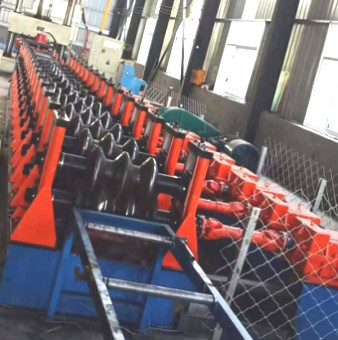

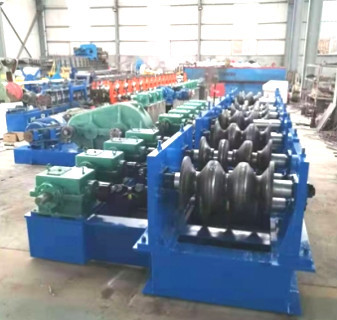

4mmの厚さシートのための機械を形作るガードレール ロール
私達は設計で従事している専門の製造業者であり、すべてのタイプの高精度を、専門的に設計されているhightの技術は作り出して、機械の形成を冷間圧延します。先端技術および組み込むコプラの設計ソフトウェアを使用して、私達は私達の顧客のための国際規格に製造できます。
a. 厚さ:2.5--4mm （±0.2mm）、幅:750mm±5mm、
b.Yieldの強さは235Mpaの側面のくねりより少しより10mm （5mmの基盤）のです、
c.Coilの内部直径:φ508~φ600mm;コイルの内部直径:≤φ1800mm、
d.Coilの重量:≤10T
I.Basic機械変数
IIの装置の構造の概観
機器のフレームは老化する処置、3ローラーの構造、上部1およびより低い2の後でA3鋼板によって、処理されますより低いローラーは固定構造を採用します、上部のローラーはスライダーの動きの調節を採用し、上部を調節するために3組のタービン箱ドライブはモーターによって運転され、3組の箱の同時性を保障するためにより低いタービン箱は連接棒によって接続され全機械の平行を保障するために3つの独立した壁版はシャフトによって接続されます。ローラー シャフトの直径は110mmです。2組の左右、1のための内部アークおよび1のための外アーク、および一組の15KW主要なモーターの型があります。それはギヤを通して左右のより低いシャフトを運転するZQ500減力剤によって運転されます。ギヤ モジュールは10m、左右それぞれのための1です。プロダクトは操作コンソールを通して処理されます。
IIIの機器構成のチェックリスト
| いいえ |
部分名 |
量 |
| 1 |
型の形成 |
1組の各側面の型 |
| 2 |
15KWドライブ モーター |
1Set |
| 3 |
型シャフトの形成 |
3Sets |
| 4 |
ターボ上昇 |
3Sets |
| 5 |
持ち上がるドライブ モーター |
1Set |
| 6 |
ZQ500減力剤 |
1Set |
| 7 |
電気コンソール |
1Set |
| 8 |
装置のアンカー・ボルト |
1Set |
