商品の詳細:
|
| タイルのタイプ:: | 鋼鉄 | 原産地:: | ウーシー、中国 |
|---|---|---|---|
| 生産能力:: | 8-12m/min | 条件:: | 新しい |
| 使用法:: | 建設ビーム | 次元（L*W*H）:: | 12800mm*1.55mm*1.3mm |
| ハイライト: | 8m / 機械を形作る最低の監視柵,機械を形作る748mmのガードレール ロール |
||

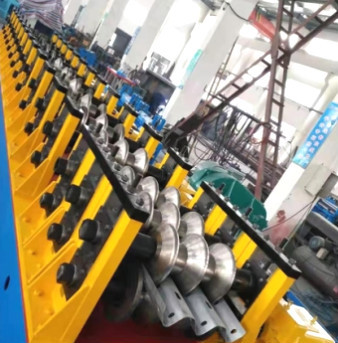

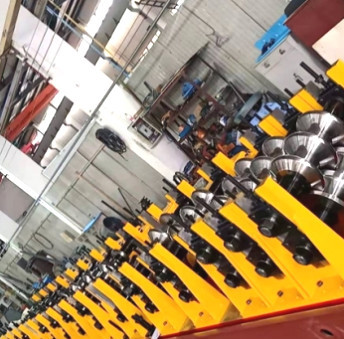

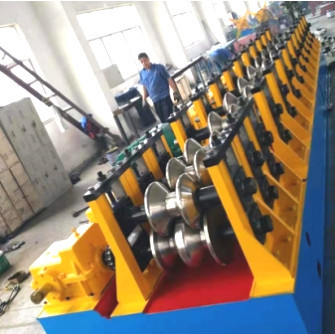

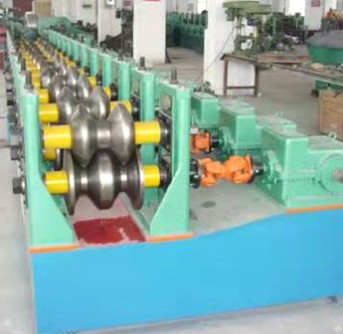

機械を形作る2つの波および3つの波のガードレール ロール
私達は機械を形作る2つの波によって冷間圧延されるハイウェーのガードレール ロールに船便を提供します
1. 機械は容器1つの20/40フィートが荷を積むことを必要とします。
2.Weに機械を確かめる負荷のための専門の技術者が持っていません損傷をあります。
3.Pleaseは私達に最も近いポート名を提供します、私達は郵送料を頼み、あなたのための船積みを整理します。
I.Specification
| 項目: | 指定: | 注: | |
| 原料の1.Information | 適した材料: | 電流を通されたコイル | |
| 幅: | 748mm | ||
| 厚さ: | 2.5-3.5mm | ||
| 降伏強さ: | Q235A HR | ||
| 2.Production指定 | ファイルとして詳しい | ||
| 3.Power条件: | 主力: | 22kw 2セット |
発明家を使って （正常な標準） |
| カッター力: |
15.5kw （圧力:25mpa） 3 PCのカッター |
||
| 機械の速度: | 10-15meters/min | ||
|
5.Hydraulic非コイラー: |
負荷: | 5tons | 主力:3kw |
| 内部の直径 | 508mm | ||
| タイプ: | 自動タイプ | ||
|
6.Machine指定: |
構造: | 400Iビーム |
方法を変形させて下さい:シャフトが付いている変速機 |
| ロール場所: |
20のロール場所 （直径を水平にするための6pcsローラーと:80mm） |
||
| 副木の厚さ: | 22mm | ||
| シャフトの直径: | 110mm、 | ||
| シャフトの材料: | 造られた45#鋼鉄 | ||
| タイプの切断: | 鋸の切断 | ||
| ローラーの材料: |
熱処理を用いるCR12: HRC58-62 |
||
| 機械のサイズ: | 15.5*1.0*1.5meters | ||
| 打つ型の材料: | Cr12の油圧事前穿孔 | ||
| 鎖のサイズ: |
2.0inch |
||
私達は機械を形作る2つの波によって冷間圧延されるハイウェーのガードレール ロールに優秀なサービスを提供します
1.Payment言葉:30%は頭金、販売人の工場のバイヤーによる点検の後の残り70%としてT/Tによって間、配達の前に支払います。終了する生産の後で、私達は機械を点検し、バイヤーを知らせるために、バイヤーは商品、そして給料支払いを点検するために人を出荷する前の全支払送ります。
2.Delivery時間:私達は装置が沈殿物のレシートの後の30仕事日以内の郵送物の準備ができていることを保証します。
3.After販売サービス:私達はあなたの国に必要としたら機械を取付けるために技術者を差し向けてもよい。追加費用の支払をするバイヤーの必要性下記のものを含んでいます:査証、往復切符、調節、1日あたりの米ドル100~120のサラリー。
装置の構造の図表:
III.Basic機械変数
材料:Q345Bによって電流を通されるシート
厚さ:2.5~3.0mm
幅:450-476mm
重量:65KG
プロダクトの指定
プロダクト:副産物のデッサン
プロダクト幅:310mmの± 5mm
プロダクト高さ:81mmの± 5mm
製品仕様書
方法の形成:cold roll形成
生産の速度:≤10m/分
供給の方向:左の供給
主要な電圧:380V、50Hz
単位の総力:20.7KWについて
ドライブ軸受:6026
ターボ上昇:SWL10-3/23-FU3
メイン ドライブ モーター:YVP180M-4-15
減力剤:ZQ500-48.57
ウォールボード材料:A3
シャフト材料:40
型材料:Gcr15
IVの装置の構造の概観
機器のフレームは老化する処置、3ローラーの構造、上部1およびより低い2の後でA3鋼板によって、処理されますより低いローラーは固定構造を採用します、上部のローラーはスライダーの動きの調節を採用し、上部を調節するために3組のタービン箱ドライブはモーターによって運転され、3組の箱の同時性を保障するためにより低いタービン箱は連接棒によって接続され全機械の平行を保障するために3つの独立した壁版はシャフトによって接続されます。ローラー シャフトの直径は110mmです。2組の左右、1のための内部アークおよび1のための外アーク、および一組の15KW主要なモーターの型があります。それはギヤを通して左右のより低いシャフトを運転するZQ500減力剤によって運転されます。ギヤ モジュールは10m、左右それぞれのための1です。プロダクトは操作コンソールを通して処理されます。
Vの機器構成のチェックリスト
| いいえ |
部分名 |
量 |
| 1 |
型の形成 |
1組の各側面の型 |
| 2 |
15KWドライブ モーター |
1Set |
| 3 |
型シャフトの形成 |
3Sets |
| 4 |
ターボ上昇 |
3Sets |
| 5 |
持ち上がるドライブ モーター |
1Set |
| 6 |
ZQ500減力剤 |
1Set |
| 7 |
電気コンソール |
1Set |
| 8 |
装置のアンカー・ボルト |
1Set |
