| Brand Name: | CMC |
| MOQ: | 1 セット |
| 価格: | Negotiate |
| Payment Terms: | トン/ Tは、リットル/℃ |
| Supply Ability: | 1 ヶ月あたりの 50 セット。 |

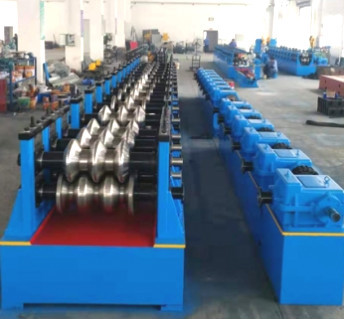

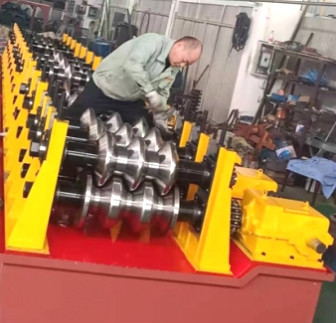

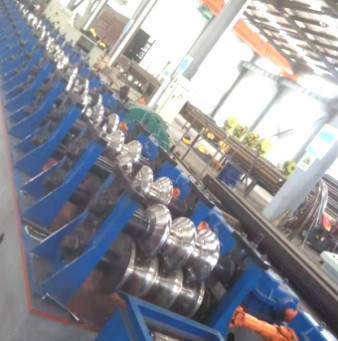

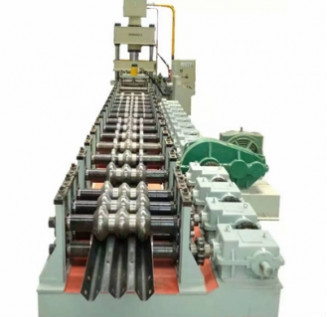

機械を形作る2つの波および3つの波のハイウェーのガードレール ロール
I.Basic機械変数
材料:Q345Bによって電流を通されるシート
厚さ:2.5|3.0mm
幅:450-476mm
重量:65KG
プロダクトの指定
プロダクト:副産物のデッサン
プロダクト幅:310mmの± 5mm
プロダクト高さ:81mmの± 5mm
製品仕様書
方法の形成:cold roll形成
生産の速度:≤10m/分
供給の方向:左の供給
主要な電圧:380V、50Hz
単位の総力:20.7KWについて
ドライブ軸受:6026
ターボ上昇:SWL10-3/23-FU3
メイン ドライブ モーター:YVP180M-4-15
減力剤:ZQ500-48.57
ウォールボード材料:A3
シャフト材料:40
型材料:Gcr15
IIの装置の構造の概観
機器のフレームは老化する処置、3ローラーの構造、上部1およびより低い2の後でA3鋼板によって、処理されますより低いローラーは固定構造を採用します、上部のローラーはスライダーの動きの調節を採用し、上部を調節するために3組のタービン箱ドライブはモーターによって運転され、3組の箱の同時性を保障するためにより低いタービン箱は連接棒によって接続され全機械の平行を保障するために3つの独立した壁版はシャフトによって接続されます。ローラー シャフトの直径は110mmです。2組の左右、1のための内部アークおよび1のための外アーク、および一組の15KW主要なモーターの型があります。それはギヤを通して左右のより低いシャフトを運転するZQ500減力剤によって運転されます。ギヤ モジュールは10m、左右それぞれのための1です。プロダクトは操作コンソールを通して処理されます。
IIIの機器構成のチェックリスト
| いいえ |
部分名 |
量 |
| 1 |
型の形成 |
1組の各側面の型 |
| 2 |
15KWドライブ モーター |
1Set |
| 3 |
型シャフトの形成 |
3Sets |
| 4 |
ターボ上昇 |
3Sets |
| 5 |
持ち上がるドライブ モーター |
1Set |
| 6 |
ZQ500減力剤 |
1Set |
| 7 |
電気コンソール |
1Set |
| 8 |
装置のアンカー・ボルト |
1Set |
