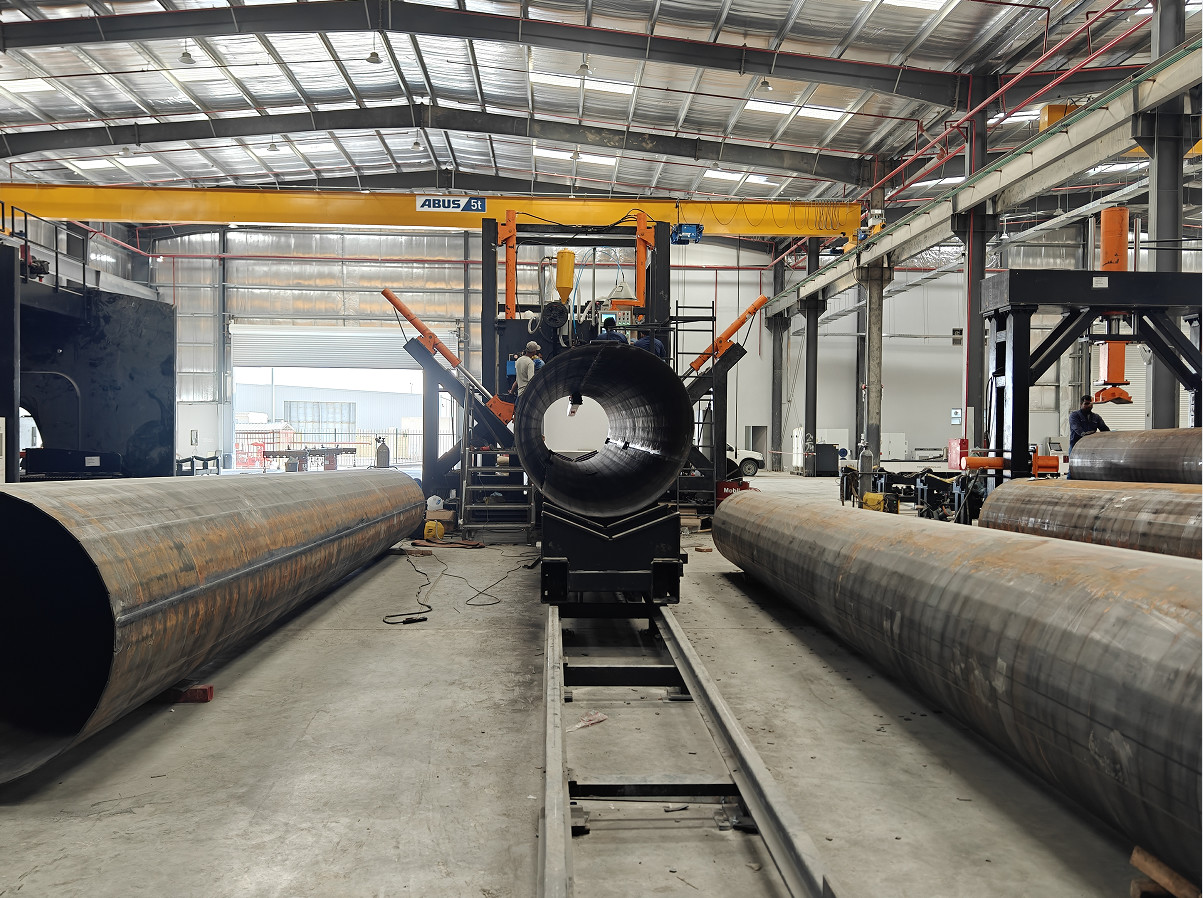

高マストと単極縫合溶接機 最大直径2200mm
自動溶接ラインです. 溶接ラインは,自動溶接ラインです.ゲントリー型構造が固定され,溶接システムがあります速度調節可能な移動のためのSERVOモーターを搭載した完全ポール長トロッリー. 液圧シリンダーはクランプホイールを押してポールを閉じ,同時に溶接を行います.
2つのシームポールの場合は,最初のシーム溶接が完了すると,底部ロールが上昇し,第二シーム溶接を開始するために別のシーム位置にポールを回します.
機械には以下の部品が含まれます.
トロッリーや棒を移動するための長い作業テーブル.
主なゲントリーユニット
動いているポール・トロリーの駆動装置
液圧式ブランキング (ポール用のブランキング車輪を含む)
溶接線の供給システムを含む水中弧溶接システム.
流体回収システム

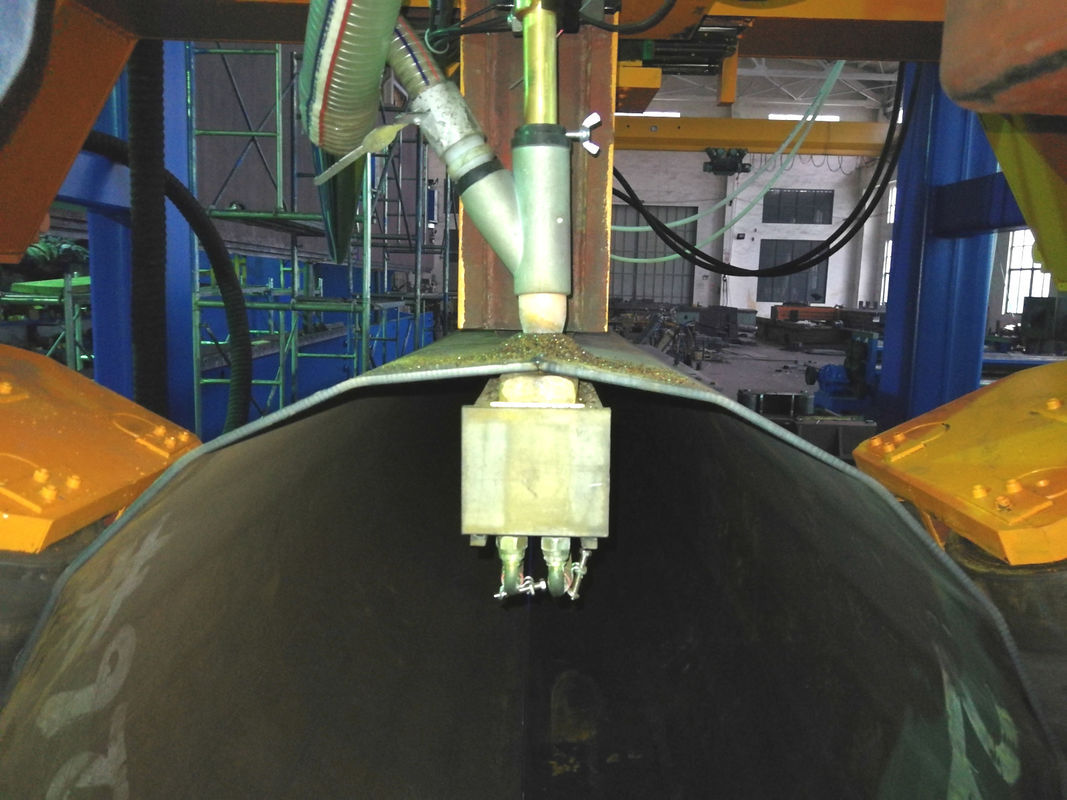

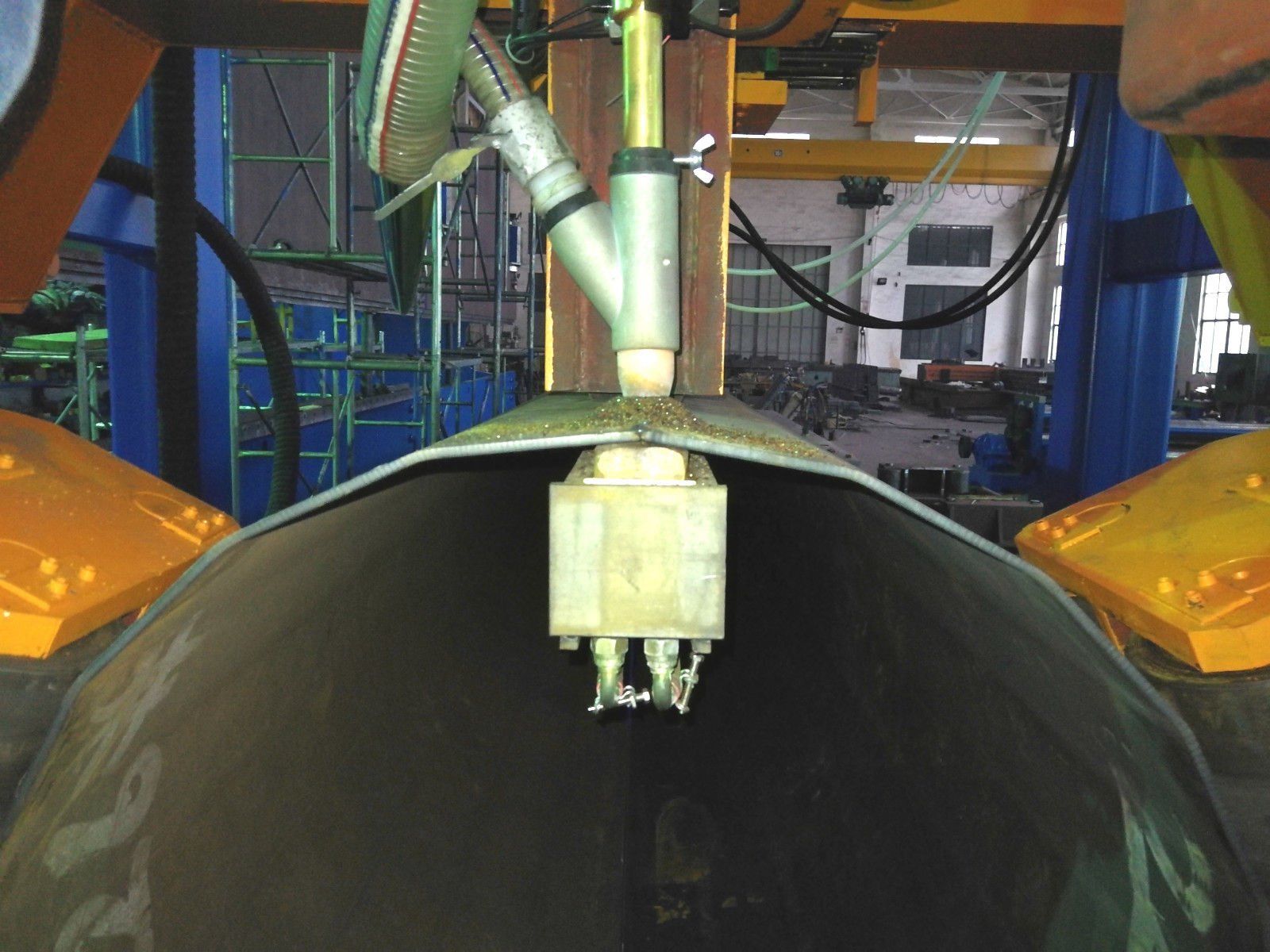

水冷却システム付きの銅の内部棒
昇降型ローラー,2台
水力システム
制御システム
| テクニカル特徴 | ||
| 1 | 作業可能な直径 | 300~2200mm |
| 2 | 作業可能な長さ | 18000 mm |
| 3 | ポール厚さ | 5~25mm |
| 4 | 固定足量 | 3 単位 |
| 5 | パンプのモーターのパワー | 5.5 KW |
| 6 | トロリーの移動モーター | 7KW ACサーボ |
| 7 | 垂直移動筋 | 2000mm |
| 8 | 縦移動労働力 | 39t ((2個シリンダー x19.5t) |
| 9 | 横移動労働力 | 32トン × 2枚 |
| 10 | 溶接機 |
標準設定: 二重弧線 二重ワイヤ 浸水弧溶接 DC潜水弧溶接電源モデルZD5-1250B: 入力電源 AC380V 3相 50Hz 定数入力容量 88KVA 出力電流 DC250A ↓DC1250A 定位負荷持続時間 100% 交流電流の浸水弧溶接電源モデルBXL5-1250: 入力電源 AC380V 2相 50Hz 定数入力容量 110KVA 出力電流 DC250A ↓DC1250A 定位負荷持続時間 60% 溶接機ブランド:タンシャン・カイユアン |
|
溶接機 オプション:リンカーン,アメリカ |
二重弧線 二重ワイヤ 浸水弧溶接 DC 潜水弧溶接電源モデル DC-1000 ワイヤフィッダー:NA3 制御装置:NA3 AC電流潜水弧溶接電源モデル AC-1200 ワイヤフィッダー:NA3 制御装置:NA4 |
|
| 11 | 溶接線直径 | 3~5mmの溶接線,選択を行うためにポール厚さに応じて |
| 12 | 作業速度 | 0.2~1m/min (注:異なる厚さの速度が異なる) |
| 13 | 溶接方向 | 軸の大きな端から小さな端まで 溶接を開始します |
| 14 | 浸透能力 | 90 % |
| 15 | 主な電気要素 | シュナイダー (フランスのブランド) |
| 16 | PLC | シメンス |
| 17 | メインモーター ブランド (水力ポンプ用) | シメンス |
| 18 | サーボモーター | シメンス |
| 19 | 溶接力 ブランドとモデル |
潜水弧溶接 カイユアン (中国 パナソニック ジャンパン工場) オプション:リンカーン,アメリカ |
| 20 | 体重 | 30トン |
| 21 | 総サイズ (mm) | 43000×6500×5500 mm (LXWXH) |
