| Brand Name: | CMC |
| 価格: | Negotiate |
| Payment Terms: | トン/ Tは、リットル/℃ |
| Supply Ability: | 1 ヶ月あたりの 36 セット。 |

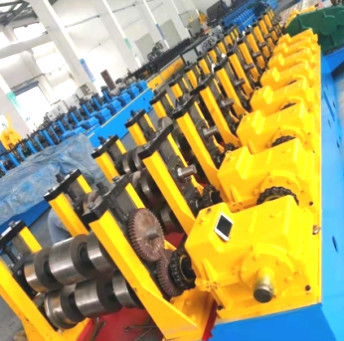

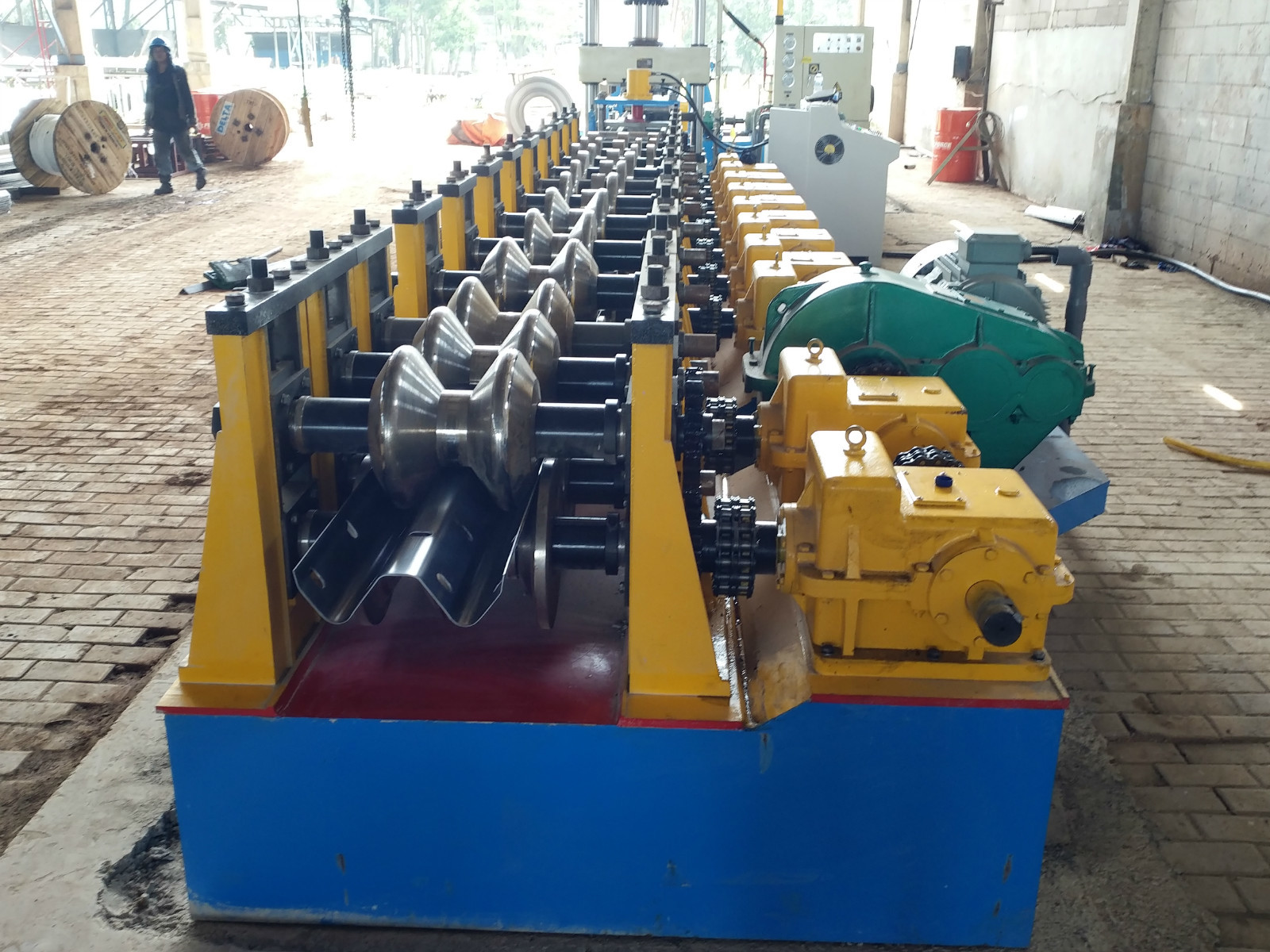

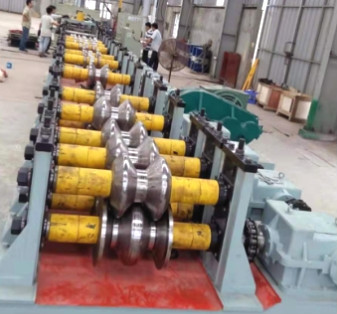

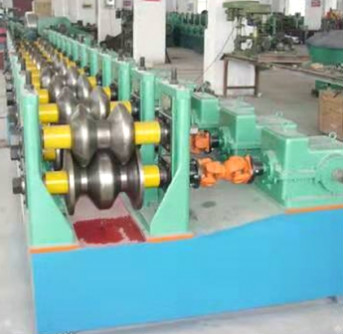

機械を形作るISO9001 350Hのビーム ハイウェーの障壁ロール
I.Productの記述
| 1 | モデルいいえ。 | 高速橋床の鋼鉄ロール形態機械 |
| 2 | 厚さ | 0.3-0.8mm |
| 3 | 大腸菌の文書 | GI |
| 4 | 手動decoilerの軸受け容量 | 6.5トン |
| 5 | シャフト材料 | 45#steel |
| 6 | 直径 | カスタマイズされる |
| 7 | ステップの形成の数 | カスタマイズされる |
| 8 | 伝達 | チェーン伝達 |
| 9 | 速度の形成 | 8-12m/min |
| 10 | 主要なモーター力 | 3kw |
| 11 | 電圧 | 三相380V50HZまたは要求に応じて |
| 12 | 次元 | 7*1.3*1.3 |
| 13 | 切断 | 油圧切断 |
| 14 | 刃材料 | 癒やされた扱われた60-62°cのCr12鋼鉄 |
| 15 | 制御システム | PLC （デルタ） |
| 16 | 長さの許容 | ±1mm |
| 17 | 予備品 |
1つの容易なdemaged部:頭2pcsのヒューズ リンク4pcs 2ゴム マット:1 PC 3つのボルト スパナー:1 PC |
| 18 |
全ラインを含む:手動decoiler、機械、油圧場所を形作るロール 油圧カッター、PLCの制御システム、ふれのテーブル。 |
|
II.Basic機械変数
材料:Q345Bによって電流を通されるシート
厚さ:2.5|3.0mm
幅:450-476mm
重量:65KG
プロダクトの指定
プロダクト:副産物のデッサン
プロダクト幅:310mmの± 5mm
プロダクト高さ:81mmの± 5mm
製品仕様書
方法の形成:cold roll形成
生産の速度:≤10m/分
供給の方向:左の供給
主要な電圧:380V、50Hz
単位の総力:20.7KWについて
ドライブ軸受:6026
ターボ上昇:SWL10-3/23-FU3
メイン ドライブ モーター:YVP180M-4-15
減力剤:ZQ500-48.57
ウォールボード材料:A3
シャフト材料:40
型材料:Gcr15
IIIの装置の構造の概観
機器のフレームは老化する処置、3ローラーの構造、上部1およびより低い2の後でA3鋼板によって、処理されますより低いローラーは固定構造を採用します、上部のローラーはスライダーの動きの調節を採用し、上部を調節するために3組のタービン箱ドライブはモーターによって運転され、3組の箱の同時性を保障するためにより低いタービン箱は連接棒によって接続され全機械の平行を保障するために3つの独立した壁版はシャフトによって接続されます。ローラー シャフトの直径は110mmです。2組の左右、1のための内部アークおよび1のための外アーク、および一組の15KW主要なモーターの型があります。それはギヤを通して左右のより低いシャフトを運転するZQ500減力剤によって運転されます。ギヤ モジュールは10m、左右それぞれのための1です。プロダクトは操作コンソールを通して処理されます。
IVの機器構成のチェックリスト
| いいえ |
部分名 |
量 |
| 1 |
型の形成 |
1組の各側面の型 |
| 2 |
15KWドライブ モーター |
1Set |
| 3 |
型シャフトの形成 |
3Sets |
| 4 |
ターボ上昇 |
3Sets |
| 5 |
持ち上がるドライブ モーター |
1Set |
| 6 |
ZQ500減力剤 |
1Set |
| 7 |
電気コンソール |
1Set |
| 8 |
装置のアンカー・ボルト |
1Set |
V.Equipmentの構造の図表:
