商品の詳細:
|
| 名前: | 長さラインに切りなさい | 特徴: | フル オート |
|---|---|---|---|
| 適用: | 街灯柱材料のため | 材料: | Q235Aのつや出しの穏やかな鋼鉄 |
| 物質的な厚さ: | 3mm-8mm | 物質的な幅: | 800-1800mm |
| ハイライト: | 8mmの長さの打抜き機,街灯柱の長さの打抜き機,長さラインへのQ235Aの切り開くことおよび切口 |
||

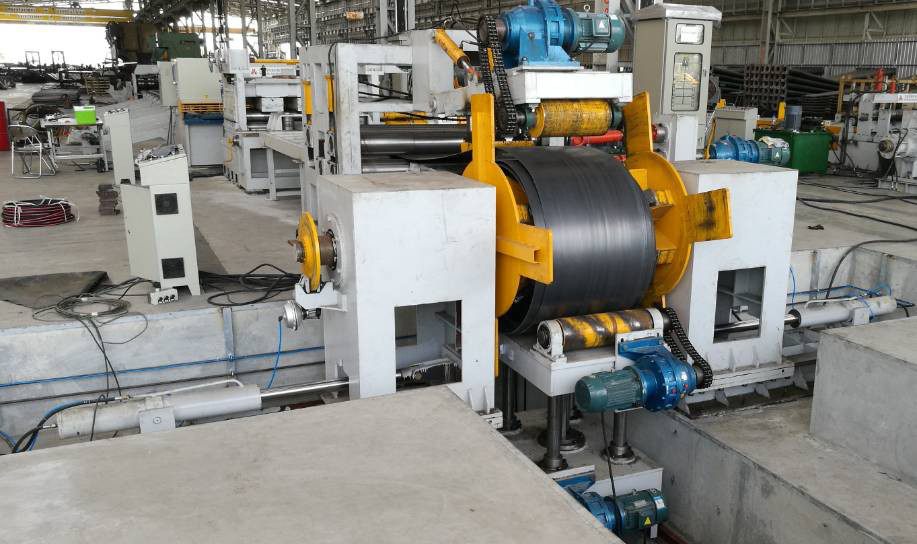

街灯柱モデルCTLA8x1800のための長さラインに切りなさい
（フル オートのタイプ、4つの位置の水平になること）
技術的な変数
専有特徴:
棒のための得られた右の幅、長さCNCが制御したら、フル オートのタイプはオートメーション、オート機能の荷を下し、積み重ねる先を細くすることの版との切り開の先を細くする。
単位を切り開く2つの刃の単位を切り開いていてタイプ倍のスクレープの端および先を細くすることが。
（ノート:版より少なくそして6mmの街灯柱の版のための自動積み重ねシステム）
適用:
それは、1つの側面の小さい幅を得るために伸び、水平になり、切れ、スクレープの端の切り開き、そして先を細くすることの切り開くプロセス街灯柱材料のため1の側面の大きい幅の鋼板である。
装置の細部
1. 鋼鉄コイルの負荷のトロッコ車
上下に:油圧
横の移動:モーターを備えられる
2. 油圧二重ヘッドの傘のタイプdecoiler:
を含んで:左右の単位、
ブレーキを使ってシャフトの回転張力を与える。
開いた、近い:油圧
3. 油圧に押し、装置をつまむ油圧シャベル ヘッド装置指導
それはフレームで、油圧押し、指導装置、油圧シャベルのヘッド装置、ピンチ ローラーおよびモーター運転者システム、等構成される。
これは油圧押し、指導の腕で、押すことおよび指導の車輪、ギヤ ボックス、モーター、等構成される。
これは油圧シャベルの版の収縮装置で構成され、版、油圧装置、等を費やす。
それはスライド、2つのピンチ ローラー、油圧ピンチ装置、フレーム、等で構成される。
これはACモーター、ギヤ ボックス、紡錘のグループで構成され、接続し、立場、1つの普遍的な接合箇所、等に耐える。
4. 中間の転がり方法仕事台
5. 指導装置
それはギルド フレーム、移動可能で平らな版、指導の調節装置、縦の細い車輪で構成される。
6. 単位を水平にすること:（4置かれたタイプ）
これは力の部品およびホストの部品に分かれたこのラインの中心装置である。
力の部品は力の立場で、減速機、AC速度の調節可能なモーター、AC電気キャビネット（AC頻度モーター運転者）、カップリング、力の分配の場合、革紐の車輪、革紐、普遍的な接合箇所およびYWZブレーキ、等構成される。
ホストの部品は底立場、フレームで、車軸立場の下で構成され、ローラーを、上部の支持フレーム水平にする、車軸立場を上下の支持の車輪の立場、支持の車輪、電気に持ち上がること滑らせる押す装置は手動モーターを押すことの2 PCの、油を差すポンプに伴う。
この機械の特徴:
それは力の分配の場合を採用した、各々の水平になるローラーは普遍的なクロス連結と接続される、上下の水平になるローラーは両方とも活発である、線形速度はconsistenceである、従って効率を水平にすることを促すことができる版減る、とローラーの表面の摩擦は。
車軸、摩擦の減少に使用される軸受けを押す1組の平面を水平にすることの両側に関して2組のローラーが軸が効率を促すことができる震動することを防ぐためにあり。
支持の車輪の2グループは上下に調節できる前部および裏側取付けられている機械で。それは主要なローラーおよび増加のローラーの硬度を支え、効率を水平にすることを促すのが常であった。軸受けに入る酸化物のスラグを防ぐことができる支持の車輪に関係することは密封される。
機械はみみずギヤを採用することであり、みみずの棒、両極減速し、押す、重い押す力、調節の大きいねじり持ち上がり、押し下げることにそれぞれそして同期的に調節されてでき、手動マイクロ調節を置いた。
ローラーを水平にすることは、オイルの軸受けをときに急に燃やすことを避けることができ、機械生命より長くできたより深いレベル癒やすである、中間の頻度誘導。
ホスト・マシンを水平にすることは操作容易にできた中心にされた石油供給を採用することである。主要コンポーネントはできた故国の高度のバイブレーターによって振動し圧力を破壊し、曲がることを減らす。モーターはできたEurothermの中心版のdirect-current速度の調節可能なモーター、伴いであり持ち上がり、制動時間（3分の2のブレーキ倍短いより共通の物）をおよび効率を水平にすることを促すために減らす。
7. 回転タイプ打抜き機:
を含んで:油圧振動ビームせん断Q12Y-6*2000。
せん断は3度街灯柱の版の切断のために適している回すことができる。
せん断の後で、版は平行四辺形である、この方法は物質的な無駄を街灯柱の作成の次のプロセスのために容易であるために減らし、
8. オートメーション装置が付いているポーランド人の長さの支持のテーブル+トロッコ、:
単位を切り開く二重端の前部にトロッコがある。それは制御のためまっすぐな切り開くことおよび長方形の版のサイズである。変更によって長方形の版のサイズを制御するトロッコのストッパーの位置。
モーターを備えられた運転のそれはを用いるトロッコ軒桁の長さを一致するテーブルの右の位置に動くことができる。
ローラーがモーターによって潜るときモーターを備えられた運転を用いるテーブルのローラーは切り開く単位に、版動くことができ、必要性は版を手動で押さない。空気のクラッチ、それはが付いているあらゆるローラー モーターによって運転したあり、チェーン システムはまた版を調節するために、版を手動で動かすことができる。
トロッコにそして単位を切り開く前小口に長方形の版の右の次元を得るために停止するべき押し版のための空気装置がある。
9. 版の上昇装置。
この装置は2空気シリンダーを含み、版の長さを一致する別の位置に動かすことができる。
版が単位、版を切り開くことの前部に達するために停止する時、この装置は版トロッコが版を締め金で止め、動かすことができるために、上がる。
二重端のスリッターは転がりせん断の主義で基礎鋼板を切るためにである。
それは街灯柱のための厳密な幅を得るためにつや出しの鋼板のスクレープの端を切り開くのためである。
を含んで:2つの組のピンチ ローラー、モーター、ギヤ ボックス、4つの刃
刃を2組の切り開くことの2つのネジ式 ローラーの上下。
ネジ式 ローラーは版のサイズを切り開くためにあらゆる位置に切刃を合わせるために容易である。
オートメーション装置が付いている11.Pole長さの支持のテーブル+トロッコ、:
切り開く単位の前部にトロッコがある。それは制御のため先を細くすることの切断の程度である。変更によって先を細くすること切り開く率を制御するトロッコのストッパーの位置。
モーターを備えられた運転のそれはを用いるトロッコ軒桁の長さを一致するテーブルの右の位置に動くことができる。そして右の版に移動方向を得るために版を締め金で止めなさい。
ローラーがモーターによって潜るときモーターを備えられた運転を用いるテーブルのローラーは切り開く単位に、版動くことができ、必要性は版を手動で押さない。空気のクラッチ、それはが付いているあらゆるローラー モーターによって運転したあり、チェーン システムはまた版を調節するために、版を手動で動かすことができる。
トロッコにそして単位を切り開く前部先を細くすることに右の先を細くすることの切削角を得るために停止するべき押し版のための空気装置がある。
12. 版の上昇装置。
この装置は2空気シリンダーを含み、版の長さを一致する別の位置に動かすことができる。
版が単位、版を切り開くことの前部に達するために停止する時、この装置は版トロッコが版を締め金で止め、動かすことができるために、上がる。
13. 単位を切り開く先を細くすること
先を細くすることのスリッターは転がりせん断の主義で基礎鋼板を切るためにである。そしてある特定の先を細くすること率のtrapeziumの版を得なさい。
を含んで:2つの組のピンチ ローラー、モーター、ギヤ ボックス、および最下のピンチ ローラー、2つの刃、
1つの2つのネジ式 ローラーの上下に、刃を切り開くことの組み合わせる。
ネジ式 ローラーは版のサイズを切り開くためにあらゆる位置に切刃を合わせるために容易である。
14. 終了する先を細くすることの版のための球のタイプ サポート テーブル
15. オート機能の荷を下し、積み重ねる先を細くすることの版
2つの空気のピンチ ローラーがある。最下のピンチ ローラーはモーターを備えられた運転と単位を切り開くことからローラーがモーターによって潜るとき、先を細くすることの版に遠くに移ることができるある。版が動くことを止めたときに上りのローラーは上がり、版の荷を下すためのスペースを与える。
テーブルの下で、これは12単位の空気の荷を下す装置である。それらは立場を積み重ねる両側をにテーブルの中間からそれから2部分先を細くする版の滑らせる上がってもいい。
16. 電気システム:
中央制御のテーブル。
切り開く二重端のために、またPLC切り開くことの先を細くするためにのAC運転者インバーターは効果的にトロッコの連続した速度を制御できる速い応答およびよい活動の特徴を備え。
17油圧装置:
水力25L/min
を含んで:油圧場所、弁、オイル タンク、共同、柔らかい管、堅い管等
18. 空気システム:
トロッコおよびテーブルの上がるクラッチ、装置等の荷を下す版版のため。
19.Option:
先を細くすることの切断の後の付加的な水平になる単位。
鋼板の圧力を、次のプロセスのために容易解放すれば。
（街灯の棒の厚さより少なくそして6mmの版のために適したこの単位）
20. 選択:版のオフライン・システム
版が長さに切られた後（、システムは機械の味方するために版を動かすことができる。）
