ロボット支承板の溶接およびドアの切断の組み合わせ作動機

ロボット支承板の溶接およびドアの切断の組み合わせ作動機

モデル:RW-DC120/300

適用:

溶接システムは街灯柱の支承板の溶接の生産を加えられる。良質の溶接の継ぎ目を得る別の溶接姿勢に従うロボットと溶接力間の実時間コミュニケーションによって。

次の通り、この機械に街灯の棒の生産で6つの主要な適用がある:

• CNCは棒の底のきっかり切れた、
• 底板の位置およびアセンブリ、
• 底板と棒間の内部および外の継ぎ目の溶接、
• 支承板の補強剤の溶接、
• CNCの電気ドアの切断
• 戸枠の溶接

円錐棒、円形の棒、八角形の棒、多角形の棒、等しい直径の棒のために適した

主要な変数:

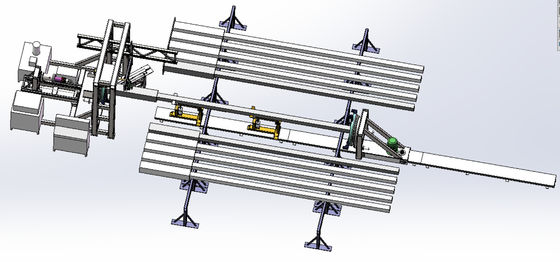

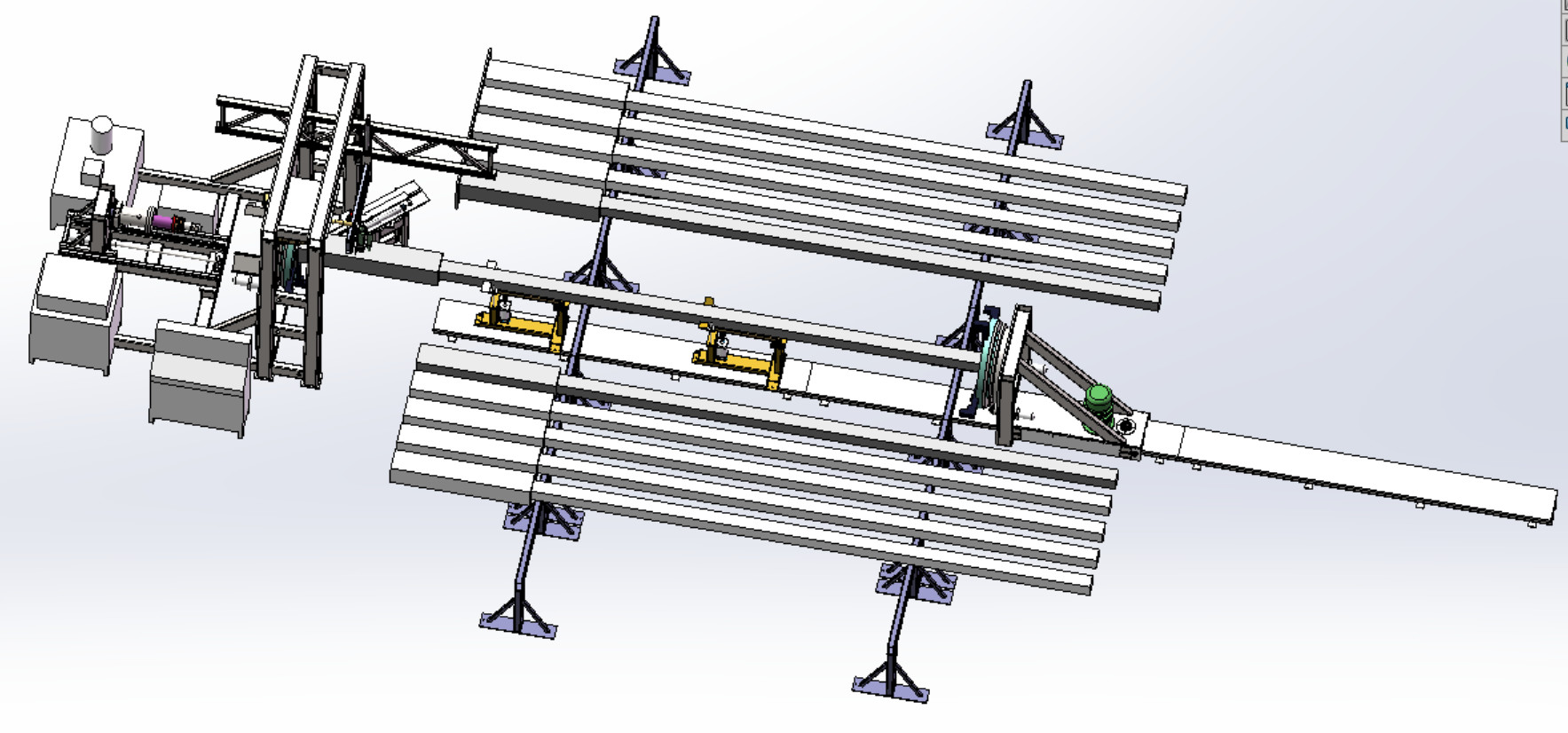

一般的なレイアウトはあり続くように:

専有特徴:

1. この機械は荷を積み、荷を下す1つで完了することができる6つの機能を統合する。CNCは支承板の棒の底の、位置およびアセンブリ、支承板および棒、底板の補強剤の溶接、電気ドアの切断および戸枠の溶接間の内部および外的な溶接きっかり切れた。物質的な流れおよびローディングおよび時間は独立したプロセスの間で荷を下す非常に減り、生産スペースは救われる。
2. 棒の拡張機能によって、ギャップを支承板の内部の穴と棒の間で除去し、自動溶接を滑らかに実現しなさい
3. 補強剤の自動配置そして溶接の機能を使って
4. それはよい操作能力および優秀な質の川崎日本の重工業のロボットを採用する。
5. よい有名な溶接の動力源の採用継ぎ目の質および高い溶接の効率を溶接する
6. ポジシァヨナーに最も適度な角度の溶接を実現できる大きい回転角度がある、
7. 美しい溶接の形および高い信頼性
8. 街灯柱のドアのCNCの切断は、切断形円、正方形、長方形、楕円形、等のどちらである場合もある。コンピュータCADによって引くことができるどのグラフィックでも機械によって来る特別なソフトウェアで切ることができる。
9. 切断源は自動血しょうである、従って切断速度は非常に速く、切口は滑らか、円形である
10. Hypertherm Powermax血しょう源および切断銃の使用が原因で、切断ギャップは比較的小さく、切られた部分はドア カバーとして使用することができる
11. 電気ドアが切られた後、戸枠が溶接される必要があればロボットは戸枠の自動溶接を完了できる。そして戸枠の溶接はレーザーの位置機能が装備されている必要がある
12. 全体の機械は一方通行の一貫作業の形で設計されている。棒は機械の左側で積み重なる。オペレータは溶接を完了する右に一つずつ動くことができ溶接された棒は権利で積み重なる。棒は上昇動き、クレーンは要求されないし、オペレータの労働の強度は低い
13. 多くの人件費を除けば
14. 仕事の長時間に終日合わせることができる

選択項目:

血しょうを切るドア:Hypertherm Powermax45の最高提案。厚さ8mm。選択:Hypertherm Powermax65の最高提案。thickness12mm.

最高の棒の直径は400mmおよび正方形の管の最高のサイズ350x350の5G重い棒のために（500kgとして）、最高支承板適した電気チャックの内部の直径620mmである。直径700mm、か正方形のベースの版700x700mm

3. 平面のタイプ切断+管のタイプ切断（4軸線）

4. 正方形の管で、1つの側面に2つの補強剤がある。上下に上下に動かすことができる補強剤装置は補強剤の異なった位置に、適した要求される
5. レーザーの位置機能は部品の位置そしてサイズを溶接するために形成される。一貫性はもっとそして1mmについて粗末、である。購入された戸枠に別の同じサイズがあるので溶接される戸枠がレーザーの位置機能が装備されているべきであることが推薦される。
6. 小さい終わり位置が正方形の管なら、小さい端サポートは回すことができないしサポート タイプは変わる必要がある。切れ、溶接の正確さを改善するために小さい端の12メートルのガイド・レールそして移動可能なサポートを加えなさい。それは円形の棒、正方形の管および八角形の棒のために適している。小さい端サポートはサーボ同期回転である。このように、円形になるために正方形を回す用具の据え付け品を作ることはもはや必要ではない。
7. 棒の最下の拡張用具
8. 補強剤用具
9. ロボット溶接のための予備品
10. 血しょう切断のための予備品
11. ネットワーク生産のデータ システムは顧客の研修会のインターネットに、機械接続される、

機能（1）:

生産管理データを提供できる:、時間、非通電時間、生産の量、等を切る通電時間時間通りの力

機能（2）:

機械がインターネットに接続された後、機械製造者は遠隔故障診断および遠隔変数調節の顧客を助けることができる。顧客がすぐに生産を再開することができるように便利。

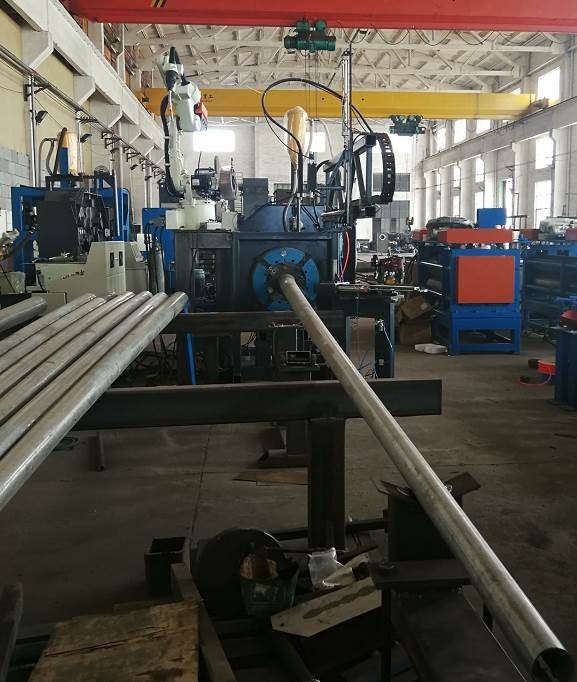

同じような写真

ロボット溶接システム

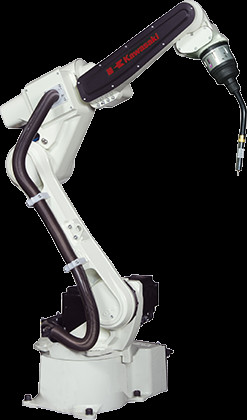

1.KawasakiロボットBA006N （日本のブランド）

BAシリーズは特に溶接のために発達する一連のロボットである。それは特に溶接のために設計されている。作動することは容易で、簡単な教授操作によって巧みな溶接操作を達成できる。優秀な視覚効果および容易な操作を用いる接触LCDカラー ディスプレイ スクリーンは教授装置で取付けられている。ロボット溶接機はケーブルテレビ回線への接続だけを必要としたり、貯蔵の溶接の状態、および1つの主呼出しを分類できる。

川崎のBAシリーズ ロボットはE01制御キャビネット、密集した形、適した操作システム、豊富な機能、容易な維持および高いスケーラビリティを使用する。6.5インチ色LCDスクリーン、タッチ画面640 x 480ピクセル。逆光照明がLCDスクリーンを見ることもっと簡単にするのに使用されている。オペレーティング システムはWINDOWSのセリウムを採用する。ドロップダウン・メニューは編集処理を簡単および容易にさせる窓の表示のために使用される、

行為の範囲

溶接トーチの導入衝突の予防策

350溶接トーチシステムはアジアのアーク溶接のために一般的の二酸化炭素の溶接トーチである。

取り替え可能な銃の首溶接銃システムに評判の価値および高い使用率の利点がある:理性的なインターフェイスは速い維持および反復可能な位置機能を実現できダウンタイムを短くする

溶接銃システムにすべての共通機械接合箇所のためのいろいろな銃の首そしてホールダーがから選ぶべきある。

利点

（1つの）典型的なアジア二酸化炭素の溶接の設計

（2）取り替え可能な銃の首は装置のダウンタイムを短くし、維持を減らし、費用を修理できる

（3）最適の温度の特徴は身に着けている部品の長い耐用年数を保障する

（4）良質のケーブル会議はシステムの長い耐用年数を保障する

（5）険しい溶接トーチの構造は高い衝突の安定性を達成できる
