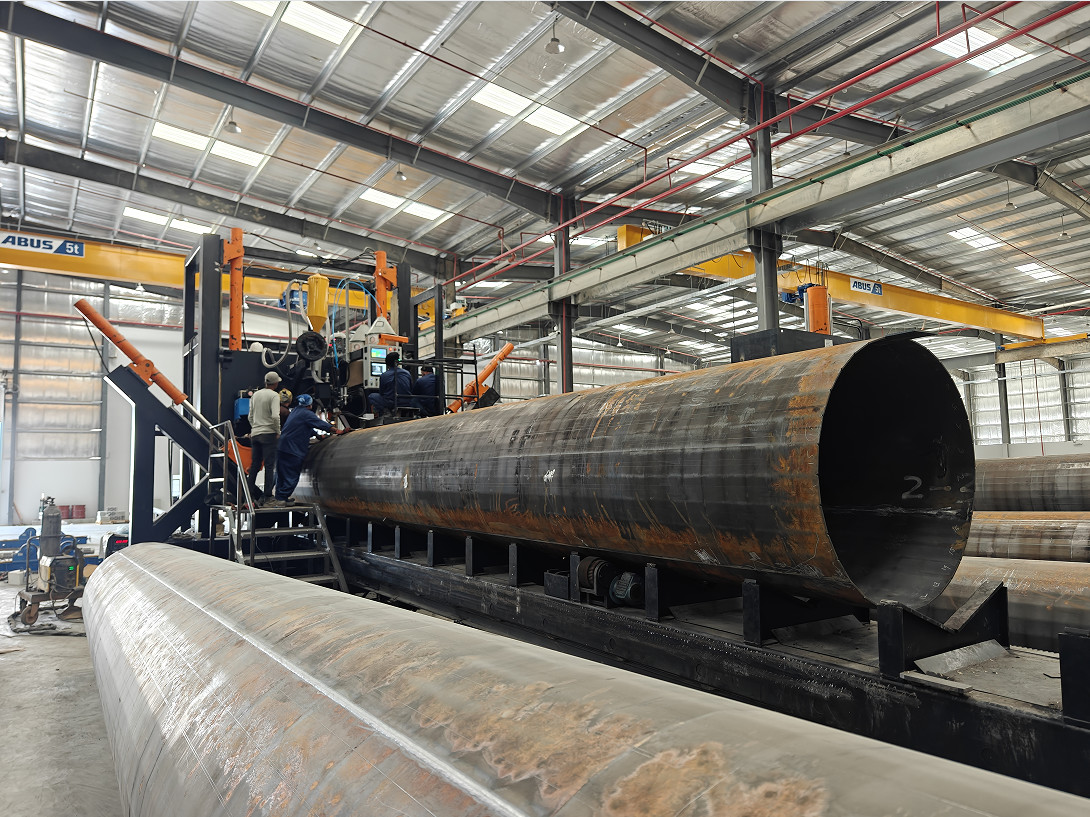

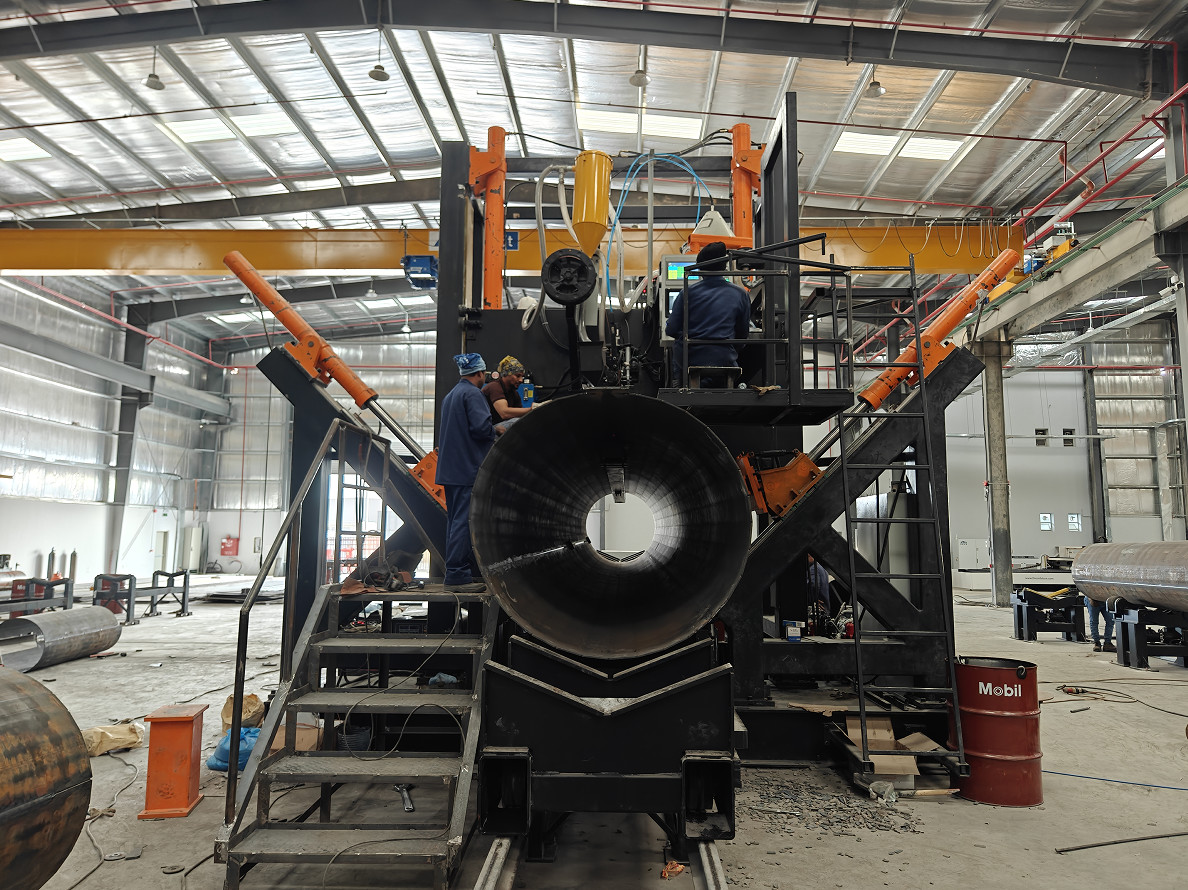

HM1200/12000 HighmastおよびMonopoleシーム溶接機械

HM1200/12000

Highmastおよびmonopoleシーム溶接機械

機械は以下の項目を含んでいる:

1. トロリーおよび棒移動のための長いワーク テーブル。

2. 主要なガントリー単位

3. 棒のトロリー移動のためのドライブ

4. 油圧に締め金で止めること（棒のためのを含む締め金で止める車輪）

5. 溶接ワイヤの供給システムを含むサブマージ アーク溶接 システム。

6. システムを回復する変化

7. 水冷システムが付いている内部の銅棒

8. 上昇のタイプ ローラー、2単位

9. 油圧装置

10. 制御システム



    技術的な特徴
    1	実行可能な直径	300-1200mm
    2	実行可能な長さ	12000のmm
    3	ポーランド人の厚さ	4.5~12mm
    4	フィートの量を締め金で止めること	3単位
    5	ポンプのためのモーターの力	5.5 KW
    6	トロリーのための移動モーター	7KWのAC servo
    7	縦旅行打撃	1000mm
    8	縦旅行作業員数	39ton （トン2部分のシリンダーx19.5）
    9	側面旅行作業員数	32ton X 2部分
    10	溶接機	サブマージ アーク溶接、630A~1000Aの顧客の側面の条件の基盤。 630A~1000A
    11	溶接ワイヤの直径	選択をするために棒の厚さを一致する2.5~4mmの溶接ワイヤ
    12	働く速度	0.3~2m/min （ノート:別の厚さの速度は異なっている
    13	溶接の方向	シャフトの小さい端を越える基礎大きい端からの溶接の開始。
    14	浸透機能	90%
    15	主要な電気要素	シュナイダー（フランスのブランド）
    16	PLC	Siemens
    17	主要なモーター ブランド（油圧ポンプのために）	Siemens
    18	サーボ モーター	Siemens
    19	溶接力ブランドおよびモデル	サブマージ アーク溶接 Kaiyuan （中国の松下電器産業Janpanの工場）
    20	重量	26トン
    21	全面的なサイズ（mm）	31000x5500x5100 mm （LXWXH）

適用:

AUTOMETICのシーム溶接 ポーランド人のため（highmast、monopole等のために）。

HIGHMASTポーランド人SHUT-WELDING機械、それは多角形1個の貝または2個の貝のタイプおよび円の先を細くすることの棒のために適している。それは固定および溶接システム、十分に棒の長さのトロリー、棒を閉め、溶接を同時にするために締め金で止める車輪を押す速度の調節可能な移動のためのサーボ モーターを搭載する水圧シリンダと自動溶接ライン、ガントリー タイプ構造であるである。

2つの継ぎ目の棒のために、最初にシーム溶接が終わったときに第2シーム溶接を始めるために、最下のローラーは別の継ぎ目の位置に上がり、棒を回す。
