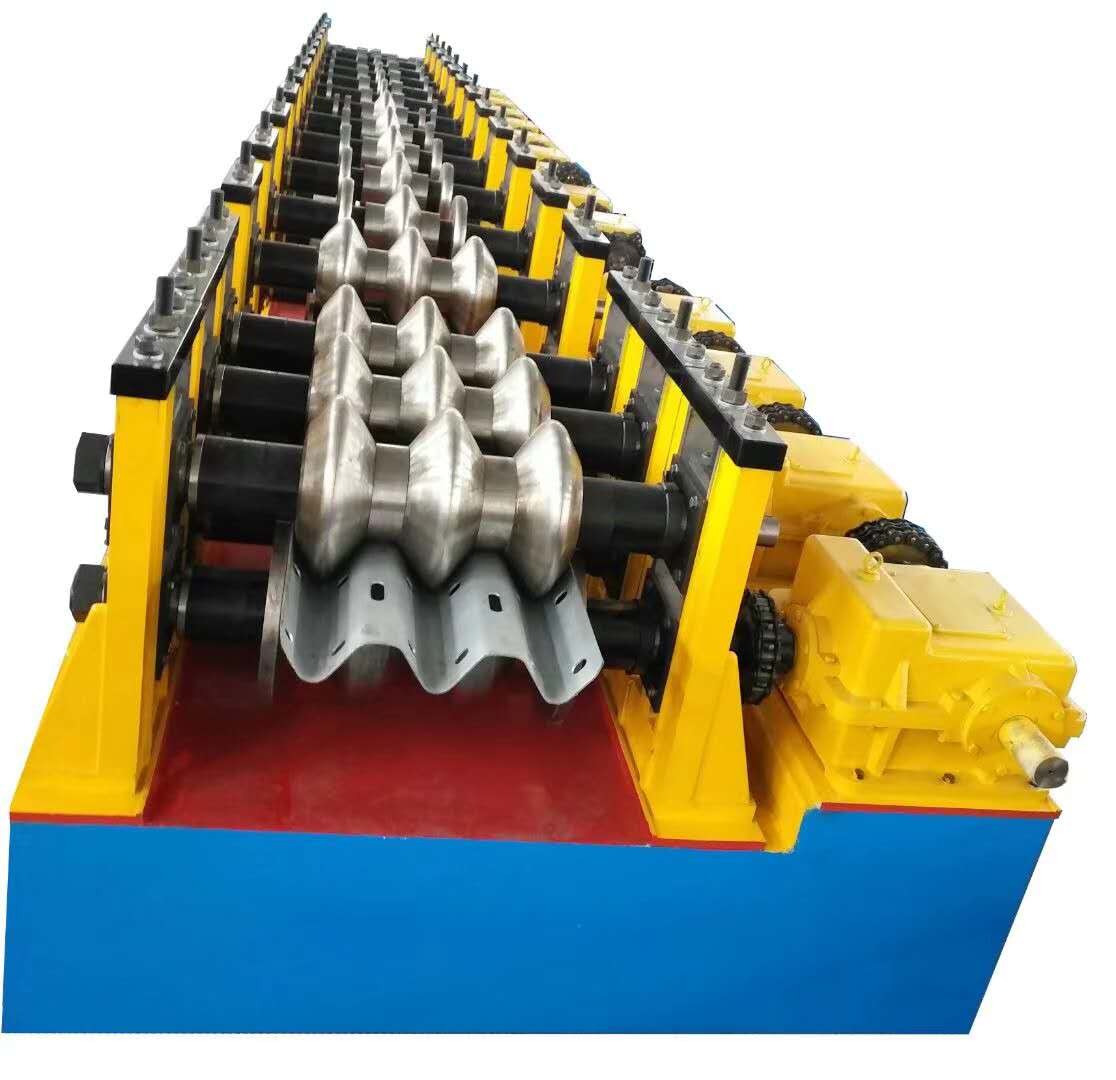

3機械を形作る波2.5mmのガードレール ロール

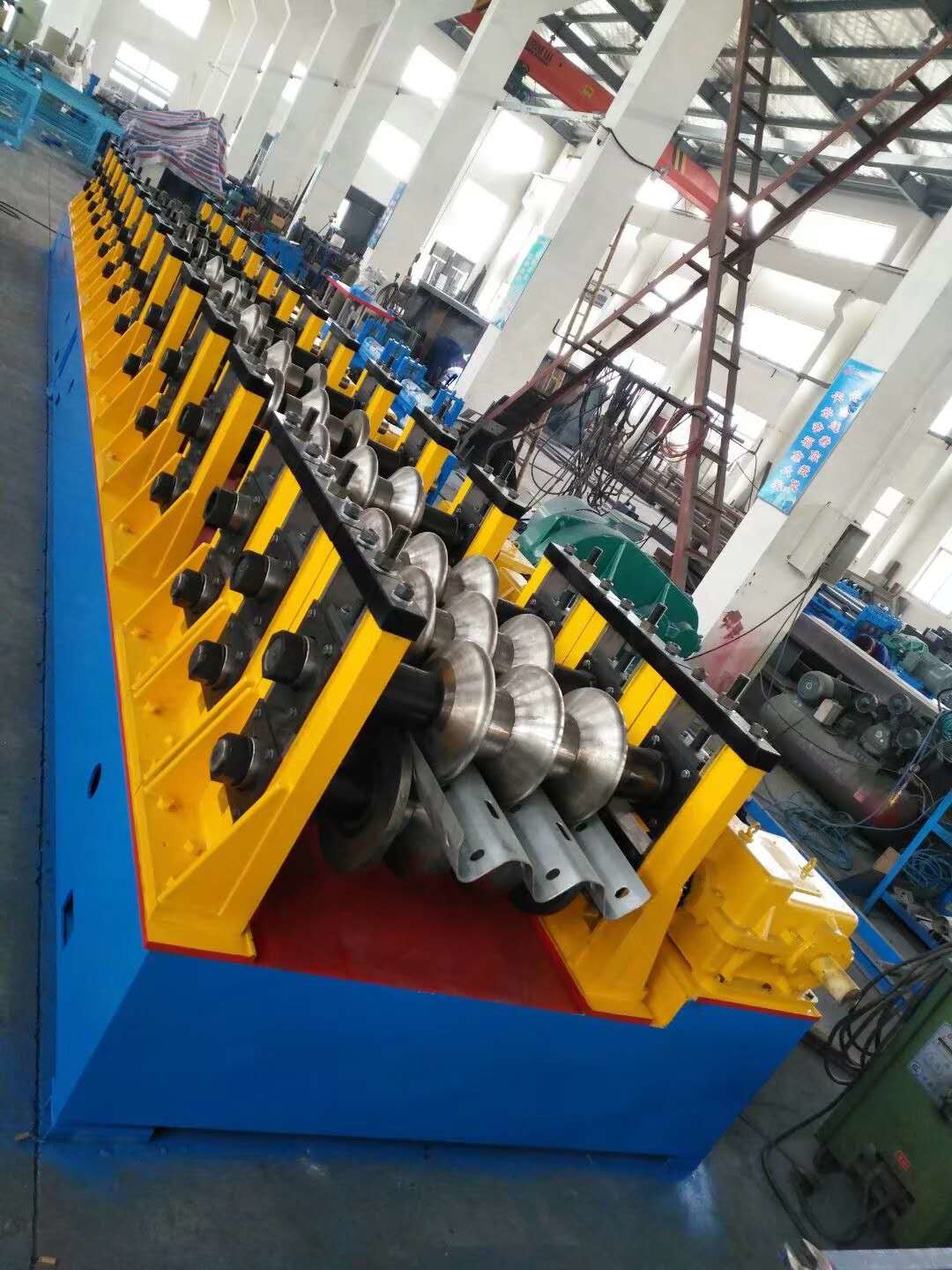

機械を形作る3つの波のガードレールのローラー

I.Basic機械変数

1. 原料の機械特性そして指定
2. 材料:Q345Bによって電流を通されるシート
3. 厚さ:2.5~3.0mm
4. 幅:450-476mm
5. 重量:65KG
6. プロダクトの指定
7. プロダクト:副産物のデッサン
8. プロダクト幅:310mmの± 5mm
9. プロダクト高さ:81mmの± 5mm
10. 製品仕様書
11. 方法の形成:cold roll形成
12. 生産の速度:≤10m/分
13. 供給の方向:左の供給
14. 主要な電圧:380V、50Hz
15. 単位の総力:20.7KWについて
16. ドライブ軸受:6026
17. ターボ上昇:SWL10-3/23-FU3
18. メイン ドライブ モーター:YVP180M-4-15
19. 減力剤:ZQ500-48.57
20. ウォールボード材料:A3
21. シャフト材料:40
22. 型材料:Gcr15

装置の構造のII.Overview

機器のフレームは老化する処置、3ローラーの構造、上部1およびより低い2の後でA3鋼板によって、処理されますより低いローラーは固定構造を採用します、上部のローラーはスライダーの動きの調節を採用し、上部を調節するために3組のタービン箱ドライブはモーターによって運転され、3組の箱の同時性を保障するためにより低いタービン箱は連接棒によって接続され全機械の平行を保障するために3つの独立した壁版はシャフトによって接続されます。ローラー シャフトの直径は110mmです。2組の左右、1のための内部アークおよび1のための外アーク、および一組の15KW主要なモーターの型があります。それはギヤを通して左右のより低いシャフトを運転するZQ500減力剤によって運転されます。ギヤ モジュールは10m、左右それぞれのための1です。プロダクトは操作コンソールを通して処理されます。
