| Brand Name: | CMC |
| Model Number: | HM800/14000 |
| MOQ: | 1 セット |
| 価格: | according to the machine requirement |
| Payment Terms: | T/T、L/C |
| Supply Ability: | 顧客の要求に従って |

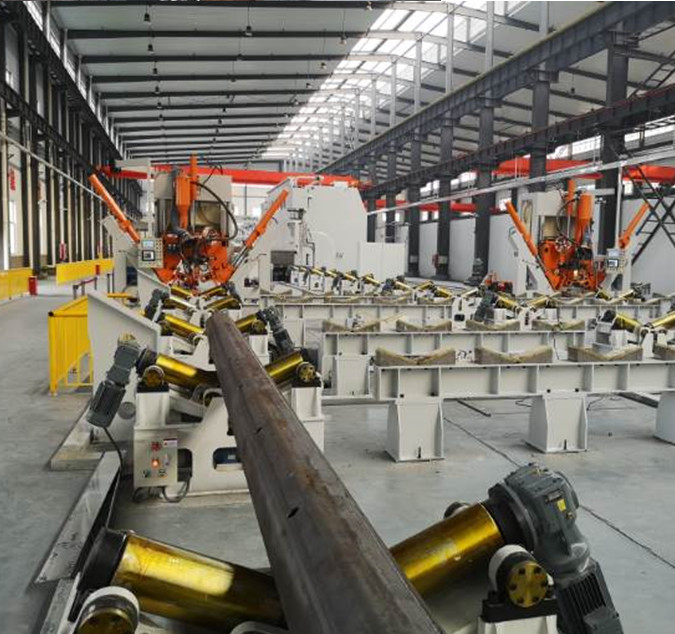

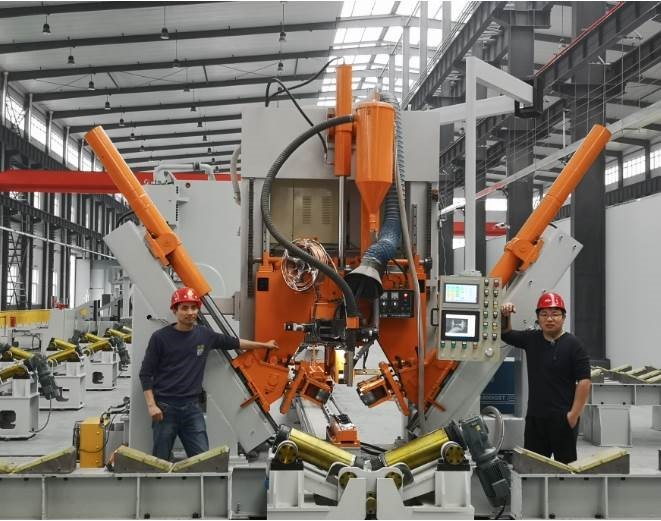

(高マスト) ポール・シャット・ウェルディング・マシン
モデル:HM800/14000/水中弧溶接
卸料テーブルロールタイプ
モノポール,ハイマストポール,5G通信ポール,通常の路灯ポールのために特別に設計された
直径範囲:200~800mm,厚さ:4~12mm,長さ:14000mm
オプション直径範囲:60~800mm,厚さ:3~12mm,長さ:14000mm
標準単弧単線 潜水弧溶接機
適用範囲:5Gポール,モノポール,ハイマストポール,通常の路灯ポールなど,長さの中程度のポール,横向自動閉じる溶接に適しています.
この機械は,通常,中型多角型および円柱型ポールを溶接するのに適しており,特に1縫いしかないポールに適しています.これは自動溶接ラインです.トロリーは,速度調整可能なモーターを装備しています液圧シリンダーは 圧力輪を動かせて ポールを締めながら 溶接します
独自の特徴:
1. 自動調整,CNCシステム,ポール直径の変更で,自動的に圧力を調整,自動的にプレッサー足の位置を調整,自動でフィード速度と位置をマッチ溶接シームを常に閉ざした状態に保ち,スムーズな溶接を保証します.
2前回の処理の資格に基づいて,溶接後,ポール溶接の扭曲は起こらない.熱帯を中心にマシンの後ろの棒を引っ張って回す必要がありません.
3運転棒は周波数変換で制御され,ヘッドとテール溶接の安定性を確保するための電気ブレーキストップ機能があります.溶接からほとんど左の長さがないこの方法により,次のプロセスの手作業が減少します.
4.クランプロールの数は3セットです,その利点は,ポール表面へのロール圧を減らす,および表面の擦り傷を減らすです.それは八角柱の生産に適しています.,半角形と円柱形です 円柱形と直径が等しくなります
5自動回帰機能で,操作者が手動で後押しする必要がなく,操作者の労力を削減します.
6パンネマティック式ブランキング装置を備えた後部推力車で 手動式ブランキングと比べると シンプルで速いです
7潜水弧溶接機能
8卸荷側はローラー型で,積載と卸荷に便利で,上流と下流の材料の自動化を実現するのに便利です.操作者が長距離移動を避けるために,ロードと卸荷が同じ側にすることができます操作者は主機の位置で作業するだけで,労働の強度を大幅に削減します.
9. ポールバックガイド装置により,適応的に調整できます. 実用的な操作では,溶接シームの位置はめったに調整されず,操作者の労力を減らすことができます.
10機械頭部に設置されたカメラを通して,溶接シームはメイン制御パネルの画面に反射され,溶接シームの追跡が単純で簡単になります.溶接のモニタリングのためのオペレーターの労働力を減らすほら
11溶接棒を丸くし,変形が小さいようにする自社開発の油圧とCNCシステム.
12操作者: 1人
13ローラーラック,5個セット (12.14mのポールに適しています)
14購入者のワークショップの配置に応じて,異なる作業方向の機械が提供されることがあります.
15顧客の特別な要求のために,機械は,特に設計され,世界中の異なるポールを満たすために製造することができます.
16. オプション: 冷却銅ブロックシステム, (このデバイスは,溶接の浸透率を増加させるためのライトポール内にある) 2セットの銅ブロックをコーニカルと八角ポールにスーツ
17選択: 普通の路灯の柱に適したクランプロール,直径範囲は60~800mmに拡大
機械は以下の部品から構成される.
1トロリを移動するための長い作業台
2主なゲンタリーフレーム
3トロリー駆動システム
4ローラーラック,5個セット (12.14mのポールに適しています)
5中型柱に適した固定ロールを含む)
6. ワイヤの供給システムを持つ,潜水弧溶接システム
7流体回収システム
8液体システム
9制御システム
10固定ローラー,顧客のポール要求に従って.
1セットで,モノポールのための高マスト,5Gポール模具.
選択可能:通常の路灯柱に適した1セット,最小直径60mm (丸い柱と円柱)
オプション:通常の路灯柱に適した1セット,最小直径60mm (八角柱)
オプション: 普通の路灯の柱に適したバッククランプ装置のセット. (1~2mの長い腕など,非常に短い長さの柱に適した小さなツールが含まれています)
11. オプション: 冷却銅ブロックシステム, (このデバイスは,溶接の浸透率を増加させるためのライトポール内にある) 2セットの銅ブロックをコーニカルと八角ポールにスーツ
仕様
| 技術パラメータ | ||
| 1 | 柱の直径 |
200~800mm オプション:60~800mm |
| 2 | ポール最大長 | 14000 mm |
| 3 | 棒の厚さ |
4~12mm,Q235,Q345 オプション:通常の路灯柱,最小厚さ:3mm |
| 4 | 固定足量 | 3セット |
| 5 | オイルポンプのモーターパワー | 4+4 KW |
| 6 | 移動型モーターパワー | 4KW,速度調節可能 |
| 7 | 垂直プレスストローク | 800mm |
| 8 | 動作高度 | 柱の下角から地面までの距離:750mm |
| 9 | 溶接機 |
1000A 潜水弧溶接 標準配置:単弧単線,1000A |
| 10 | 溶接線直径 | 溶接線直径は,ポール厚さに依存します.1.6mmの溶接線が提供できます) |
| 11 | 溶接速度 |
0.8 ~ 3m/min ステップレス調節可能 注: 厚さも速度も違います) |
| 12 | 溶接の浸透率 | 80 % |
| 13 | 電気部品 | シュナイダー (フランス語) |
| 14 | CNCシステム PLC | シメンス (ドイツ) |
| 15 | 溶接機のブランド | ハワイアン |
| 16 | 体重 | 12トン |
| 17 | サイズ |
31000×3800×4500 mm (LXWXH) |
| 18 |
オプション
|
冷却銅ブロックシステム, (このデバイスは,溶接の浸透率を増加させるためにライトポール内にある) 2セットの銅ブロックスーツで,円柱と八角柱 |
| 19 | オプション |
選択可能:通常の路灯柱に適した1セット,最小直径60mm (丸い柱と円柱) オプション:通常の路灯柱に適した1セット,最小直径60mm (八角柱) オプション: 普通の路灯の柱に適したバッククランプ装置のセット. (1~2mの長い腕など,非常に短い長さの柱に適した小さなツールを含む) |
