閉め- 溶接機
モデル:HM1200/12000
機械には以下の部品が含まれます.
適用する:
自動シーム溶接ポール (高mast,monopoleなど)

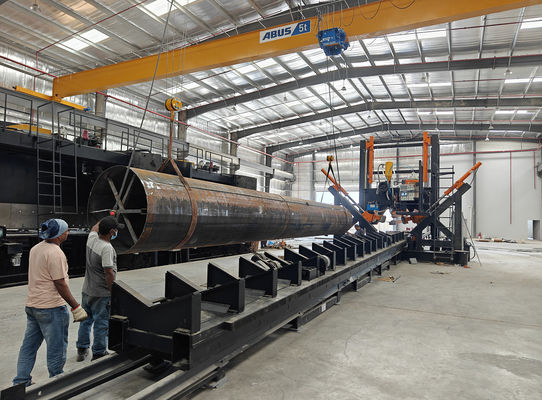

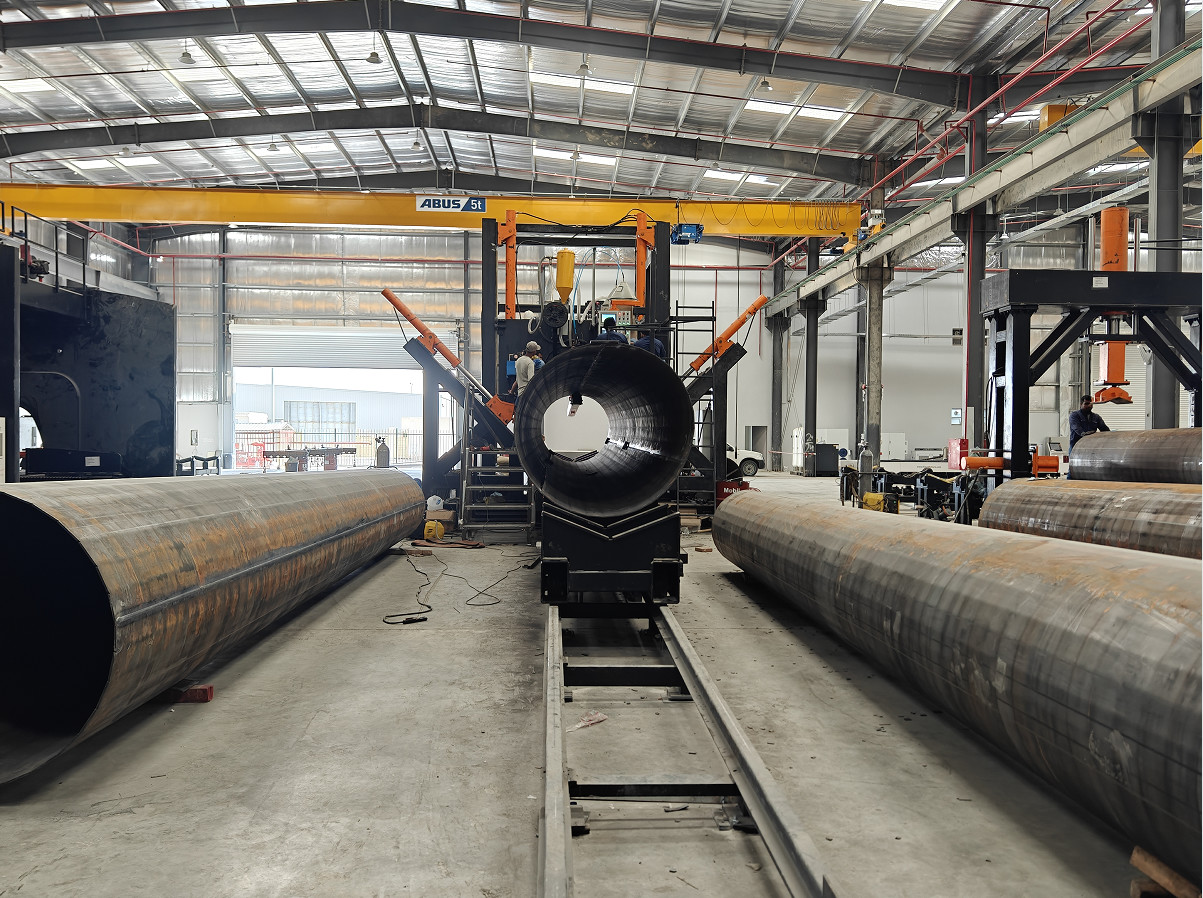

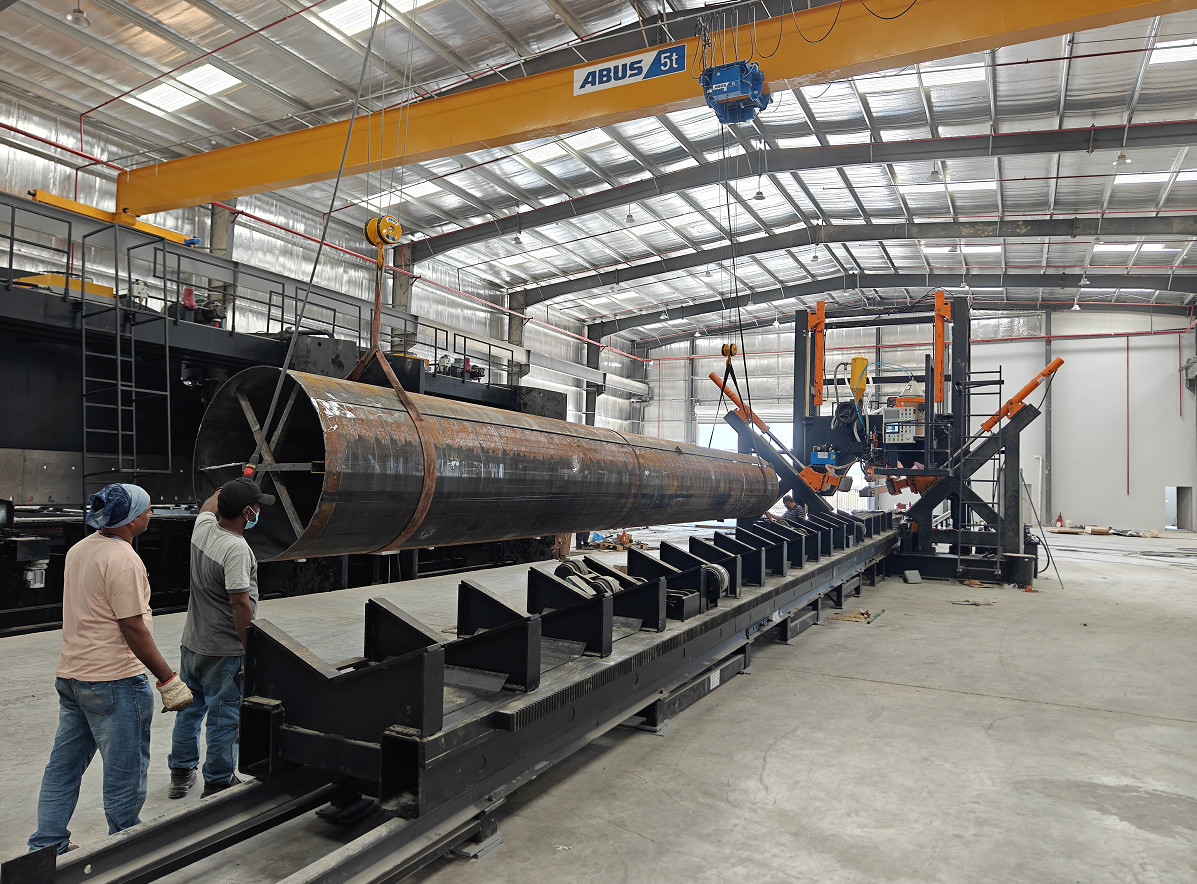

高マスト・ポール・シャット・ウェルディング・マシン,それは1つのシェルまたは2つのシェルタイプ多角形と円型角型ウェルディング・ポールに適しています.それは自動溶接ラインです,ゲントリー型構造が固定され,溶接システムがあります速度調節可能な移動のためのSERVOモーターを搭載した完全ポール長トロッリー. 液圧シリンダーはクランプホイールを押してポールを閉じ,同時に溶接を行います.
2つのシームポールの場合は,最初のシーム溶接が完了すると,底部ロールが上昇し,第二シーム溶接を開始するために別のシーム位置にポールを回します.
仕様
| テクニカル特徴 | ||
| 1 |
作業可能な直径 |
350~1200mm |
| 2 |
作業可能な長さ |
12000 mm |
| 3 |
ポール厚さ |
4.5~12mm |
| 4 |
固定足量 |
3ユニット |
| 5 |
パンプのモーターのパワー |
5.5 KW |
| 6 |
トロリーの移動モーター |
7KW ACサーボ 7KW |
| 7 | 垂直移動筋 | 1000mm |
| 8 | 縦移動労働力 | 39t ((2個シリンダー x19.5t) |
| 9 | 横移動労働力 | 32トン × 2枚 |
| 10 | 溶接機 |
630A~1000A,顧客側の要求に基づいて. |
| 11 |
溶接線直径 |
2.5~4mmの溶接線,選択を行うためにポール厚さに応じて |
| 12 | 作業速度 |
0.3~2m/min (注:異なる厚さの速度が異なる) |
| 13 | 溶接方向 | 軸の大きな端から小さな端まで 溶接を開始します |
| 14 | 浸透能力 | 90 % |
| 15 | 主な電気要素 | シュナイダー (フランスのブランド) |
| 16 | PLC | シメンス |
| 17 | メインモーター ブランド (水力ポンプ用) | シメンス |
| 18 | サーボモーター | シメンス |
| 19 | 溶接力 ブランドとモデル |
潜水弧溶接 カイユアン (中国 パナソニック ジャンパン工場) |
| 20 | 体重 | 26トン |
| 21 |
総サイズ (mm) |
31000×5500×5100 mm (LXWXH) |
