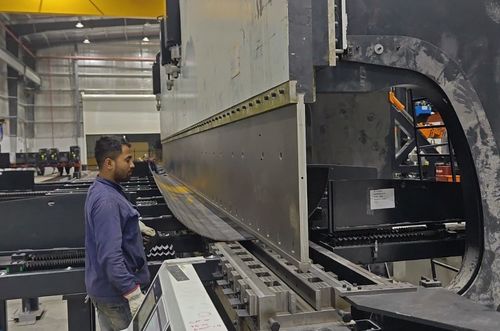

CNC TANDEM 水力プレスブレーキ
モデル: 2-WE67K-1200/7000
適用: 単極,トランスミッションチューブルタワー,高マストの製造
| テクニカル特徴 | |||
| 1 | タイプ | 多機械 タンデム 液体 CNC 電気液体シンクロ | |
| 2 | 労働力 | 2×1200トン | |
| 3 | テーブルの長さ | 2X7000mm | |
| 4 | フレーム間の距離 | 5600mm | |
| 5 | 喉の深さ | 1600mm | |
| 6 | オープン・ハイスト | 1550mm | |
| 7 | 脳卒中 | 450mm | |
|
8 |
作業 スピード |
荷下ろし | 70mm/s |
| 作業 | 7mm/s | ||
| 戻る | 65mm/s | ||
| 9 | メインモーター | 2x2x45Kw | |
| 10 | CNCシステム |
タイプ: DELEM DA53T デレム社 オランダ 2 (Y1,Y2)+テーブル・クロニング・システム |
|
| 11 | ツール |
次のページをご覧ください
|
|
| 12 | シリンダーのシール | SKF型またはNOK型 | |
| 13 | 水力部品 | BOSCH-Rexrothドイツ | |
| 14 | 水力ポンプ | サニー (HYTEK)アメリカ合衆国中国製ブランド | |
| 15 | 線形ラスター表示センサー | FAGAR, スペイン | |
| 16 | キャビネット内の主要な電気要素 | シュナイダー, フランスブランド | |
| 17 | 体重 | 2x140(000kg) | |
| 18 | プロファイルの寸法 (mm) LxWxH |
2 -7200×4600×6800 前と後ろの給餌システムで 幅: 8800 |
|
| 19 | 梱包: | 輸送中に機械を分解する必要があります. | |
プレスブレーキツールの詳細
1つのセットアップツールホルダー,厚さは40mmは,高いマストポールとモノポールの適しています
その中には:高いマストポールとモノポールのための1つのセットツール
調整可能な底切片を含む
| オプション1 |
押すタイプ ポール側卸荷システム 重用型 |
|
| オプション2 |
リモート診断機能 T機械のサプライヤーは,遠隔断片診断と遠隔パラメータ調整に顧客を支援できます.顧客が迅速に生産を再開するのに便利です. |
|
| オプション3 |
大厚さの柱のための,前後の電動式補給システム.合計8前部4台と後部4台を含む すべてのフィードモーターは,電気コンタクターとプッシュボタンで別々に制御されています. これらすべては,2つの速度,高速と遅いです.折りたたみのためのプレート最終位置のための遅い速度. オーデザインは鎖システムです 優点は 固定されず 安定していることです |
|
| オプション4 | 部品1200ton ブレーキを押す |
機械の部品
| 違う 違う | 部品 | 量 |
| 1 | M16 眼栓 吊環螺丝 | 2 画像 |
| 2 | M30 眼栓シリンダー用吊環 | 2 画像 |
| 3 | 設置用の大きな鎖 安装用大卸卡 | 2 画像 |
| 4 | 六重鍵シリンダーとラムの接続のための特別なもの大T型22内六角手 (M30),油と滑块接続用 | 1 画像 |
| 5 | 55 自作スパンナー 外六角自制手 | 1 画像 |
| 6 | 油脂,黄油 | 1 パック |
| 7 | ケーブル固定器 扎带 | 30 ピク |
| 8 | 24MMヘックスキー 发黑内六角手 | 1 画像 |
| 9 | 地脚螺栓固定ボルト | 1セット |
Ⅱ主役について
1 機械のフレームはタンク,作業台,左と右のハウジングとラムから構成されています.
ストレスを取り除くため振動が必要です
2 両方の機械の同期作業原理について電気・水力装置の導入
両方の機械の同期性を確保する比例バルブ. 比例バルブは,機械的なアクションペアの間のわずかな摩擦などの非常に良い性能を持つBOSCH社によって製造されています.高制御力と連続作用の優れた電子増幅器と電磁石機械の両側には,ラスターディスプレイが2つあります. 継続的にラムの位置を検査し,制御システムに信号を返信します.2つのシリンダーの同期を1つのマシンにするために電動液圧バルブを制御しますラスターディスプレイは,直接ホースプレートではなく,Cプレートに設置されているため,作業時のラムとフレームの偏りはその測定および制御精度に影響しません.2つのマシンが一緒に作業するとき2つの機械の間に設置された差電電位計は,機械的な同期信号を電子信号に転送し,同期プレートと制御システムにフィードバックします.信号はBOSCH増幅器によって拡大され,電動水力比例バルブを制御することによって両マシンの同期を制御します2つの機械の同期が 高精度で達成されます
3 コンピューター を 通し てありがとうございました操作者は機械と通信できます コンピュータにはいくつかのサービス言語があり 曲がり力を自動的に計算し調整できます また死点を計算し制御できます速度変化点ロープ (Y1,Y2) は,使用者の特殊な要求に応えるためにわずかな傾きをすることが可能である.
4 十分な長さや偏向の作業の要件を満たすために,良好なガイドシステム,位置測定システム,水力バランスシステムで装備されています.
5 作業台補償装置は,作業時の機械の偏りを補うために採用され,作業部品の精度を保証します.
6 円筒の表面は着用と熱処理が良好であるため,潤滑性が良好で使用寿命が長い.
