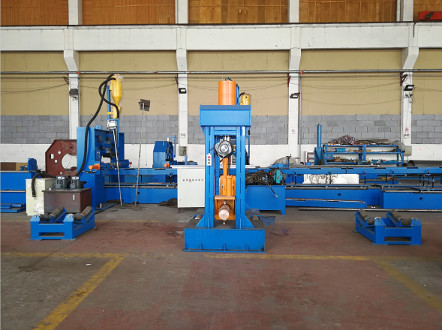

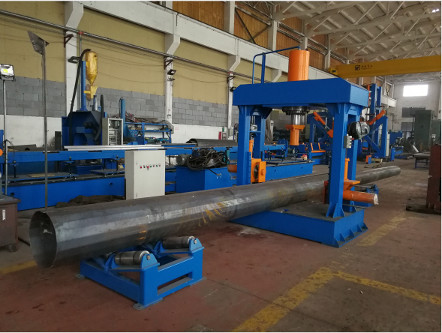

高マスト組立&ストレートリングマシン ,モデル:HJZ-800
(f高マスト,モノポール,5Gポール)
適用範囲:
1比較的大きな直径と厚さを持つスマートポール,5Gポール,電力ポール,ハイマストポールおよびモノポールのために主に適しています
2機能1: 縦溶接後,ポールを直す.
3. 機能2: 曲がった後,両パーツは上部と横部シリンダーで結合され,その後,次の溶接プロセスに便利な手動でスポット溶接が行われます.
4機能3: 溶接ポールのための完全な円であり,フレンズを組み立てることに便利です.
テクニカル特徴
| 違う 違う | ポイント | ユニット | 価値 |
| 1 | モデル | HJZ-800 | |
| 2 |
マックス,棒の直径 |
mm | 800 |
| 3 |
マックス,棒の厚さ |
mm | 12mm |
| 4 | 労働力 | KN 関連品 | 800 |
| 5 | マックスストローク | ほら | 550 |
| 6 | 棒から作業台までの最大距離 | ほら | 950 |
| 7 | 双面シリンダー出力力 | KN 関連品 | 200x2 |
| 8 | 横側シリンダーストローク | mm | 400 |
| 9 | 2側シリンダーの上から下への移動距離 | mm | 400 |
| 10 | 最大作業圧 | MPa | 21 |
| 11 | 作業台の地表からの高さ | mm | 305 |
| 12 | 列内距離 | mm | 1250 |
| 13 | 総電源 | kW | 7.5+55 |
| 14 | 体重 | 体重 | 4000 |
| 15 | 総サイズ | mm | 1300*1900*2200 |
技術的な説明:
1この機械は3梁のワークベンチ構造があり,オイルシリンダーは上梁の中心に設置され,上下に動きます.
2両側のシリンダーは主エンジンの両側に設置され,サイドシリンダーはモータースクリュー棒の構造を通して上下操作できます.
3すべてのアクションはジョギング,つまり,対応ボタンを押すと対応するアクションがあり,それを解放した後停止します.両側のシリンダーは同時にまたは別々に動作することができます. .

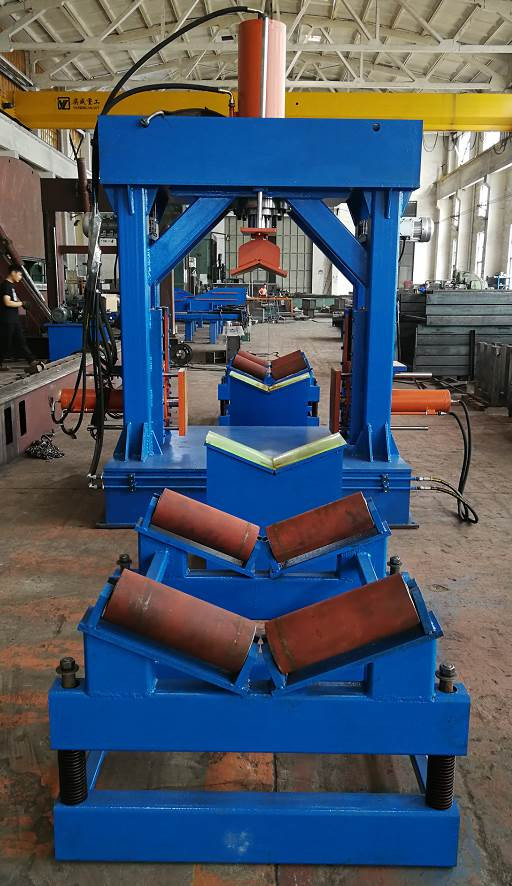

4機械の作業台の前と後ろに 2 つのサポートロール装置を設置し,作業台の前後移動を容易にする.
5. 前と後ろの支え車輪にはスプリング装置が装備されている.棒が軸向きに動くと,スプリングは棒を支え,自由に動ける.シリンダーを押すと,圧力がスプリングに作用するスプリングが圧縮され 棒の面は V 型ブロックに近い直線柱です
6メインオイルシリンダーとサイドオイルシリンダーには別々のオイル回路があり,互いに干渉せず,圧力を失わない.
7ワイヤレスリモコン操作ハンドル
8ポリウレタンコーティング
