| ブランド名: | CMC |
| Model Number: | 500/14000 |
| MOQ: | 1 セット |
| 価格: | 交渉可能 |
| 支払条件: | 工場渡しで/FOB 上海 CIF |
簡単な詳細:
| 名前 | 他の名前 | ブランド名 | CMC |
| ライト・ポール・シャット・ウェルディング・マシン |
縫合溶接機 密閉溶接機 棒の溶接機 管の溶接機
|
特徴 | 円と多角柱/チューブ用に特別設計 |
| 溶接能力 |
直径:60〜500mm 厚さ:2.8~6mm 長さ:最大14メートル |
私たちのモデル |
300/12000〜16000 500/12000から16000 |
ポール・シャット・ウェルディング・マシン
モデル:500/14000
(長さはカスタマイズできます)
特許の特徴
1.CNC制御自動調整,CNC制御システム,光のポール直径が変化すると,自動的に固定圧を調整し,自動的に固定ロールの位置を調整します自動でフィード速度と位置をマッチ溶接シームを常に閉ざして,スムーズな溶接を保証します.
2. 前回の処理の資格に基づいて,溶接後,溶接シームの扭曲はありません.熱帯を中心にマシンの後ろにポールをプッシュし,回転する必要はありません.
3運転棒は周波数変換で制御され,ヘッドとテール溶接の安定性を確保するための電気ブレーキ停止機能があります.溶接からほとんど左の長さがないこの方法により,次のプロセスの手作業が減少します.

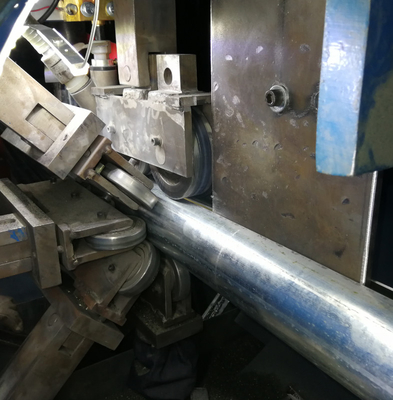

4. クランプロールは,すべての異なる方向から8セットです. 利点は,ポール表面へのロール圧力を削減し,表面の擦り傷を減らすことです.また,八角柱と円柱の生産にも適しています. (注: 6 ユニット式クランプローラーを持つ機械では,斜型クランプローラーと上部クランプローラーにより,移動距離は,小さなから大きなポール直径のプロセス中に不一致です八角形のポールを作ることはできません)
5自動回帰機能で,操作者が手動で後押しする必要がなく,操作者の労力を削減します.
6圧縮装置を備えた後押し型トランク (手動式圧縮と比べると簡単で速い)
7. 潜水弧溶接機能
8操作者の長距離移動を避けるため,機械の片側で積載と卸荷を行います.操作者は,溶接頭の近くで作業するだけです.操作者の労働力を大幅に削減する

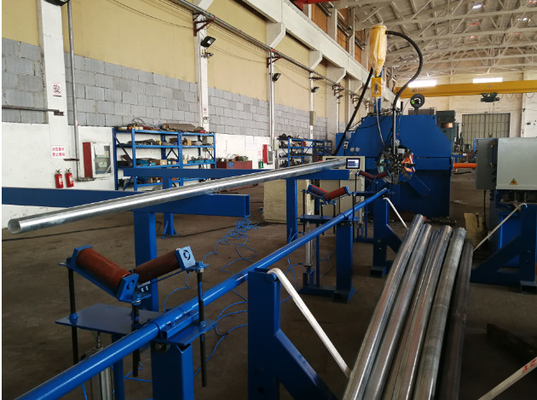

9機械の前側の多括弧構造は,路灯の柱を支えるために使用されます.従来の前向きのサポートトロッキー設計はありません.手動で前向きのサポートトロールを押す必要はありません.手動の強さを減らすためにシンプルです
10ポールバックガイド装置.
11オプション項目:
(11.1) 機械ヘッドに設置されたカメラを通して,溶接シームがメイン制御パネルの画面に反射され,溶接シームの追跡が単純で簡単になります.溶接のモニタリングのためのオペレーターの労働力を減らすほら
(11.2) ネットワークシステムでは,マシンがクライアント側からインターネットに接続された後,機械サプライヤーは,リモート故障診断とリモートパラメータ調整でクライアントを支援することができます顧客が迅速に生産を再開することが便利です
(11.3) 路灯の柱の積載と卸載システム: 機械の左側には,20~30本の柱を収納できる貯蔵ラックがあります (その数は柱の大きさによって異なります).溶接が完了した後ストレージラックに放出されます. ストレージラックは,機械の右側にあります.20本の柱を収納できる (柱の大きさによってその数は異なります)積み上げから荷下ろしまでの各ポールには上空のクレーンが不要です.
適用:自動シーム溶接ポール用
それは1つのパーツタイプ多角形 (八角形) と円角の角形 (角形) のライトポールに適しています.それは自動溶接ラインです,スピード調節可能な周波数モーターを持つトロッキーが,小さな端から大きな端までライトポールを押すことができます.機械の鎖を通る液圧シリンダー,ワームホイールを押す 固定ホイール ポールを閉じ,同時に溶接を行う.
機械には以下の部品が含まれます.
|
|
|
|
|
|
|
|
|
|
|
| テクニカル特徴 | |||
| 1 | 作業可能な直径 | 60~500mm | |
| 2 | 作業可能な長さ | 14000 mm | |
| 3 | トロリーの長さ | 2000MM | |
| 4 | ライトポール厚さ | ライトポール直径: 60~500mm | 2.5~4.5mm |
| ライトポール直径: 200~500mm | 3~8mm | ||
| 5 | 固定足量 | 8ユニット | |

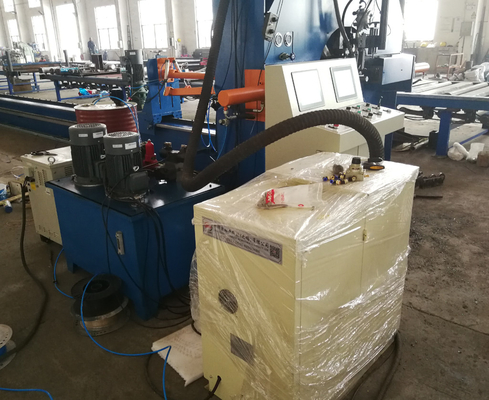

| 6 | パンプのモーターのパワー | 4KW | |
| 7 | ローリーを押すモーターの動力 | 4KW,交流速度変速型 | |
| 8 | 溶接機 | 500A (水中弧溶接) | |
| 9 | 溶接線直径 | 1.6~2.0mm | |
| 10 | 作業速度 | 1~3m/min | |
| 11 | 主な電気要素 | シュナイダー (フランスのブランド) | |
| 12 | メインモーター周波数駆動 |
デルタ (台湾ブランド) シュナイダー (フランスのブランド) |
|
| 13 | メインモーターブランド | WNM,中国の有名なブランド | |
| 14 | 溶接電源 ブランド | パナソニック (日本のブランド) | |
| 15 | 主液圧バルブ | 比例圧圧弁 | |
| 16 | 生産速度 |
8~12個/時間 6mの長さの一般的な路灯の柱に基づいて,実際の操作は,操作者の積載・卸載効率と積載・卸載装置の選択に依存する.
|
|
| 17 | オペレーター番号 | 1人 | |
| 18 | 体重 | 8000 kg (積載・卸載システムがある場合,7500 kg) | |
| 19 |
総サイズ (mm)
|
31000×3200×4500mm(LXWXH) | |
自動調整,CNC制御システム,光ポール直径が変化すると,自動的にクランプ圧を調整,自動的にクランプロールの位置を調整,自動でフィード速度と位置をマッチ溶接シームを常に閉ざして,スムーズな溶接を保証します.
メイン制御パネルのスクリーンに溶接シームが反映され,溶接シームの追跡が簡単で簡単になります.溶接のモニタリングのためのオペレーターの労働力を減らす

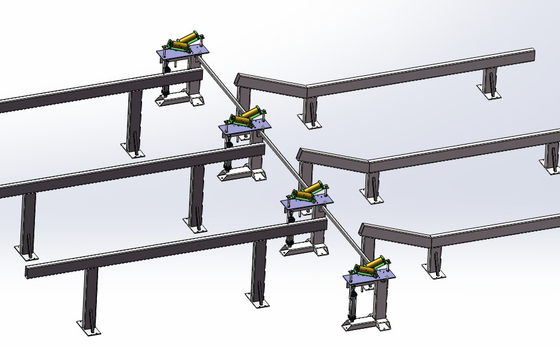

路灯の柱の積載と卸載システム: 機械の左側には,20本の柱を収納できる貯蔵ラックがあります (その数は柱の大きさによって異なります).溶接が完了した後ストレージラックに放出されます. ストレージラックは,機械の右側にあります.20本の柱を収納できる (柱の大きさによってその数は異なります)積み上げから荷下ろしまでの各ポールには上空のクレーンが不要です.
.8~6mm,すべてのポールが適していることができます.操作に簡単です.
