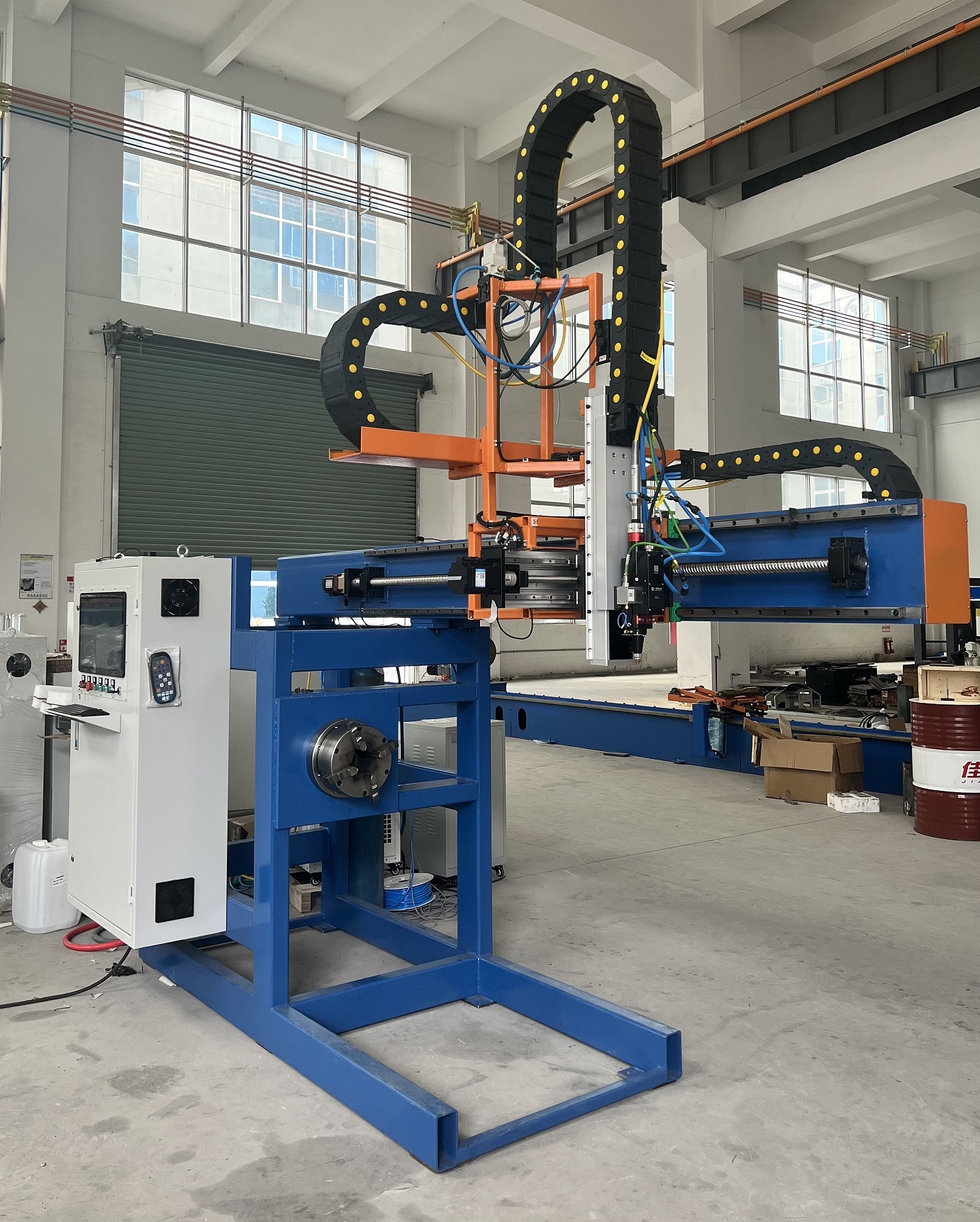

CNC レーザーライトポールドア切断機、モデル: LDC-300/2000
数制御激光路灯杆電気门切断機、型名:LDC-300/2000
(丸棒、円錐形ポール、八角形ポール、多角形ポールに適合する丸棒と棱棒)
アプリケーション: 应用
円錐形ポール、丸形ポール、八角形ライトポールドアのCNC切断に適しています。
コンピューターで設計された任意の形状をカットできます。
切断源は自動レーザーです。したがって、切断速度ははるかに速く、刃先の品質はプラズマ切断や火炎切断よりも優れています。重要な点は、レーザー切断方法を使用しているため、切断ギャップが比較的小さく、切断された部分は一般にドアカバーとして使用されます。
丸型棒、丸棒、八角型ランプの電気棒に適した数値制御切断。切断形状は、電子 CAD で作成できるあらゆる形状で、付属の専用ベルトを使用して切断できます。
切断源は自動レーザー光であるため、切断速度が速く、切断口の光が滑らかで、切断口の量に比べてより優れた切断が可能です。
レーザー光切断方式を使用するため、切断スロットは比較的小さく、切断された部分は通常、蓋として使用できます。
メインパラメータ主要技術パラメータ
| いいえ。 | アイテム | パラメータ |
| 1 | ポール材質 杆子材质 | 鋼钢 |
| 2 |
最大。切断長さ、X 軸 最大切長さ、X轴 |
2000mm（1ストローク切断の場合） |
| 3 |
回転角度、A軸 回転角度、A轴 |
任意の角度 0 ～ 360 度 |
| 4 | 水平Y軸ストローク 水平Y轴 | 300mm |
| 5 | 最小パイプ外径最小杆子直径 | 60 |
| 6 | マックスパイプ外径最大杆子直径 | 300 |
| 7 | ポールの最大重量 最大杆子重量 | 350kg |
| 8 | ポールの最大長さ 最大杆子長さ | 12m、14m |
| 9 | CNC制御システム数制御システム |
方菱异形管数制御系L6000 ファングリング L6000 |
| 10 | ファイバーレーザー光源 熱光光源 |
锐科レーザー光器 レイカス 3KW |
| 11 | レーザー切断トーチ 激光头 | E ドゥ 2.0 |
| 12 | レーザー高さ調整装置 レーザー调高器 | iHC100B |
| 13 | レーザー高さ調整システム レーザー昇降モジュール | MS-J150 |
| 14 | レーザー冷却装置 熱光冷水機 | HL-2000-QG2/2 |
| 15 |
建议使用气体:氧气 切断ガスの推奨: O2 |
O2 |
| 16 |
切断厚さと切断速度 切断厚さと切断速度の参考 |
付属品 添付ファイルを参照 |
| 17 | ギャップの切断 | 0.3～0.5mm程度 |
| メインモーター/ブランド電気機械 | サーボモーターサーボサービス | |
| 18 | 制御軸 制御轴 |
4軸(X、Y、A、Z) 4轴数控(X、Y、A、Z) |
| 19 |
作業モード: 組立ラインタイプとして、左インおよび右アウト、一方向の生産方向 動作形式: 流水線形式、左进右出、一生生産方向 |
切断を待っているポールは機械の一方の側に一列に配置され、完成したポールは一列で機械の反対側に移動されます。省力化、高速なローディングとアンローディング。等切断待ちの路灯棒が机の一面に並び、切断が完了した路灯棒が机の一面に順に移動されます。省人工、上下棒速度が速い。 |
| 20 | 環境温度 周囲温度 | 0～45℃ |
| 21 | 湿度・湿度 | <90%、結露なし、凝固なし |
| 22 | 周辺環境周边環境 |
換気、大きな揺れなし 通风、無大震動 |
| 23 |
入力電圧 入力電圧 (購入者の国の電圧要件に従ってカスタマイズできます。) 顧客に応じて国家電力を提供できます |
単相単相220V 50HZ 三相三相、380V、50HZ |
切断厚さと速度 切断厚さと速度の参考
|
厚さmm 厚さ |
切割气体 ガス |
切断速度m/min. 切断速度 |
電力w 力 |
气压バー ガス圧力 |
切断高さmm ノズルの高さ |
| 2 | O2 | 5.5-6.5 | 3000 | 0.7～0.9 | 0.4 |
| 3 | O2 | 3.8-4.5 | 3000 | 0.7～0.9 | 0.4 |
| 4 | O2 | 3.3-3.6 | 3000 | 0.7～0.9 | 0.4 |
| 5 | O2 | 3-3.3 | 3000 | 0.5～0.7 | 0.4 |
| 6 | O2 | 2.9-3.1 | 3000 | 0.5～0.7 | 0.4 |
| 8 | O2 | 1.2～1.3 | 3000 | 0.7～0.9 | 0.4 |
| 10 | O2 | 1.1～1.2 | 3000 | 0.7～0.9 | 0.4 |
| 12 | O2 | 0.9～1.0 | 3000 | 0.9～1.1 | 0.4 |

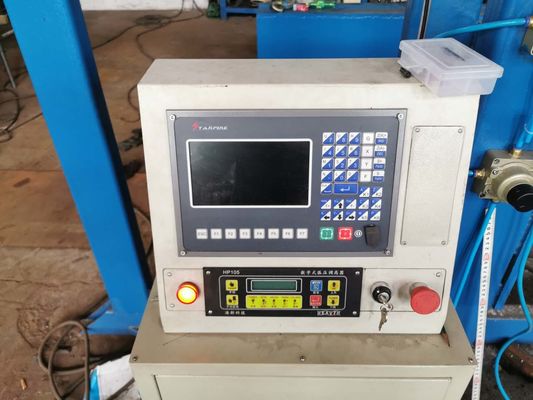

CNC制御システム Fangling L6000方菱异形管数控制统L6000
|
iMC6610 走行制御装置
iMC6610 モーションコントローラー |
電気制御 モーター制御 |
6 路高速输出力サーボ サービスドライバ、位置モード、最高周波数 3MHz、含焦点軸制御、6 路符号器反馈を含む 6ウェイ高速パルス出力サーボドライバ、ポジションモード、最大周波数3MHz。 焦点軸制御と6ウェイエンコーダフィードバックを含む |
|
每轴独立サービングサービス报警および使用能 各軸には独立したサーボアラームとイネーブル機能があります |
||
|
走行制御性能 モーションコントロール性能 |
制御周期1ms 制御周期：1ms |
|
|
S型加减速 S字加減速 |
||
|
贝塞尔曲線拟合算法 ベッセル曲線フィッティングアルゴリズム |
||
|
激光制御信号 レーザー制御信号 |
2・PWM信号、24Vまたは5Vを選択可能 2ウェイPWM信号、24Vまたは5V |
|
|
4・DA0~10V模擬量出力 4ウェイDA0～10Vアナログ出力 |
||
|
总線インターフェース バスインターフェース |
2*RS232、2*RS485、1*RS422、2*CAN | |
|
ネットワーク接続 ネットワークインターフェース |
2 * RJ45 | |
|
IO信号 IO信号 |
32路输入、含轴限位输入、低有效。 軸リミット入力インターフェイスを含む 32 方向入力、 効果が低い。 |
|
|
32路输出、高有效 32 ウェイ出力、高効率 |
||
|
供給電 力 |
直流24V、3A DC24V、3A |
|
|
システム作業環境 作業状態 |
温度-20℃～+60℃；相対含量0-95%、無凝固 温度範囲: -20 ℃ ～ +60 ℃。 相対湿度 0 ～ 95%、結露なきこと |
|
|
iHC100B 激光调高器
iHC100B レーザー高さ調整装置
|
電気制御 モーター制御 |
模拟量サーサーバー驱ドライバー、速度モード アナログサーボドライバ、スピードモード |
|
IO信号 IO信号 |
上下限位+2路入+2路出 上下限値＋2ウェイ入力＋2ウェイ出力 |
|
|
接続 インタフェース |
和轴卡网络通讯 軸カードネットワークと通信する |
|
|
供給電 力 |
直流24V、2A DC24V、2A |
单空洞光纤レーザー光器
レーザー発生器：Raycus 3KW
光学特性光学特性
| 電力 電力 | 3000W |
| 波长范围 波長 | 1080±10nm |
| 光ファイバコア径 出力ファイバコア径 | 25μm/50μm |
| 光缆長さ ケーブル長さ |
12mまたは定制 12 メートルまたはカスタマイズされた |
| 出射コネクタ ビーム配信 |
QBHまたは規定 QBHまたはカスタマイズされた |
| 指示光ガイドビーム | 红色赤 |
| 動作モード 動作モード |
连续または调 連続または変調 |
| 偏振方向 偏光 | 随机ランダム |
| 出力電力安定度(25℃) 電力安定性 | ＜±1.5%(2時間) |
| 電力调节范围 電力調整範囲 | 10%-100% |
| 最大调制周波数変調周波数 | 5kHz |
| 機械寸法及び重量 | |
| 重量 重量 | ＜35Kg |
| 机身外形寸法 概要 特徴 | 80mm×402mm×346mm |
| 電気学特性 | |
| 電圧電圧 | 220±20V、AC、PE、50/60Hz |
| 消費電力 消費電力 | 6.0kW |
| 制御方式 制御インターフェース | RS232 |
| 水冷パラメータ | |
| 制冷量要求ミニ。水冷能力 | 4.5kW |
| 設置温度 温度設定 |
25℃ (レーザーモジュール) 30℃（QBHモジュール） |
| 水管尺寸(外径) 冷却管サイズ(外径) | Φ12mm |
| 冷却水流量 冷却水流束 | >20L/分 |
|
QBH冷却水流量 冷却水のQBH排出 |
1.5～2.0L/分 |
