街灯柱のための長さラインに切って下さい

街灯柱のための長さラインに切って下さい

    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
  • Cut To Length Line  for light pole

    商品の詳細:

    起源の場所: ウーシー、中国
    ブランド名: CMC
    モデル番号: CTLA8X800

    お支払配送条件:

    最小注文数量: 1 セット
    価格: according to the machine requirement
    パッケージの詳細: 容器の船積みのために適した
    受渡し時間: 機械 requirment に従って
    支払条件: 工場渡しで/FOB 上海 CIF
    供給の能力: 条件の一致
    売り上げ後のサービス: 私達は取付けに顧客の研修会にエンジニアを与えます、差し向け、訓練を依託します
    連絡先
    詳細製品概要
    ハイライト:

    steel coil slitting machine

    ,

    metal slitting machine



    街灯柱、モデルのための長さラインに切って下さい:CTLA8x1800

    (フル オートのタイプ、4置かれた水平になること)



    専有特徴:

    フル オートのタイプ、棒のための得られた右の幅なら、長さオートメーションと切り開くCNC、先を細くすること制御されるオート機能の荷を下し、積み重ねる先を細くすることの版。

    単位を切り開く2つの刃の単位を切り開いていてタイプ倍のスクレープの端および先を細くすることが。

    (ノート:版のための自動積み重ねシステムより少しそして6mmの街灯柱の版)



    適用:

    それは街灯柱の物質的な伸び、1つの側面の小さい幅を得るために水平になり、切れ、スクレープの端の切り開き、そして先を細くすることの切り開くプロセスのため1の側面の大きい幅の鋼板です。



    技術的な変数および構成された装置



    技術的な変数

    • 材料の厚さ:Q235A(Q345=6mm、)のつや出しの穏やかな鋼鉄のための3つのmm8mm、(ST52=6mm)
    • 材料の幅:800-1800mm
    • 鋼鉄コイルの重量:最高の30トン
    • 鋼鉄コイルの内部の直径:Φ508mm-Φ760mm
    • 速度を水平にすること:5 - 15m/min
    • ローラーを水平にすることの数:13
    • ローラーの直径を水平にすること:144のmm
    • ローラーの間隔を水平にすること:150のmm
    • ローラー材料を水平にすること:GCr15
    • ローラーの硬度を水平にすること:HRC55-58
    • Supporingのローラー装置:3単位
    • 上部転輪の直径:150のmm
    • スケールのための長さの範囲:2000年|条件を一致する12000のmm
    • 許容誤差切断長さ:±15mm (8mの長さの版の基盤)
    • 主要な水平になるモーター力:45のkw、960RPM
    • せん断の機械能力:8mmx2500mm
    • せん断機械回転角度:最高。1.5度。
    • 二重端および先を細くすることの切り開く速度15 m/min。
    • 11のkwを切り開くための主要なモーターの力
    • トロッコの移動速度: 調節可能な15m/min
    • 刃材料を切り開くこと:H13k
    • 刃の直径を切り開くこと:310のmm
    • ピンチ ロールの直径を切り開く先を細くすること:310のmm
    • 最高。二重切り開く単位の内部の幅:1800mm
    • 最高。単位を切り開く先を細くすることの内部の幅:2400mm
    • 機械のための幅区域:約7000mm



    装置の細部

    1. 鋼鉄コイルのローディングのトロッコ車

    の上下:油圧

    横の移動:モーターを備えられる

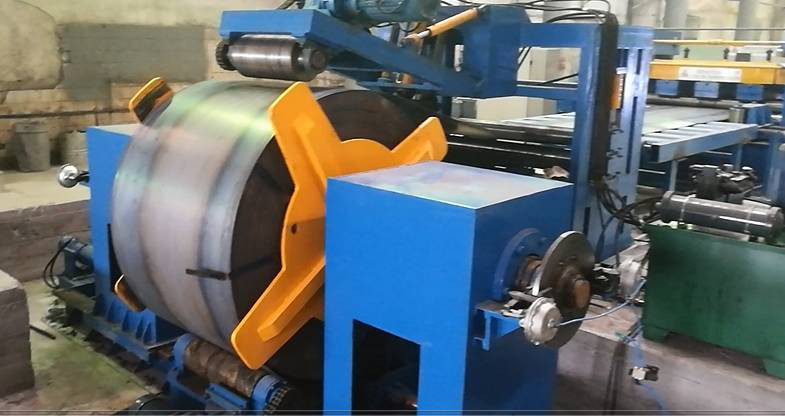

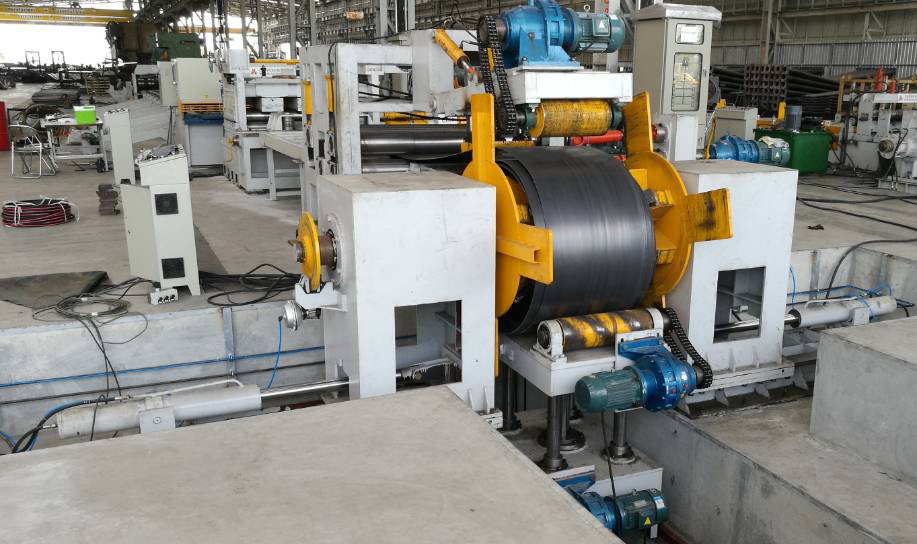

    2. 油圧二重ヘッドの傘のタイプdecoiler:

    下記のものを含んでいること:左右の単位、

    ブレーキを使ってシャフトの回転張力を与える。

    開閉して下さい:油圧

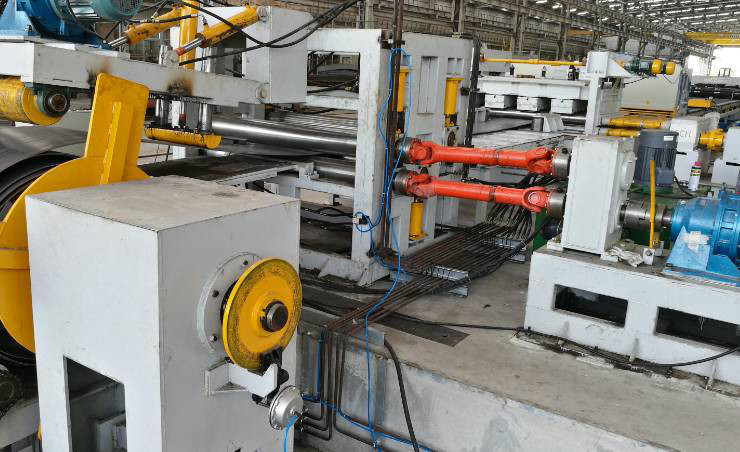

    3. 油圧に押し、装置をつまむ油圧シャベル ヘッド装置指導

    それはフレームで、油圧押し、指導装置、油圧シャベルの頭部装置、ピンチ ローラーおよびモーター運転者システム、等構成されます。

    • 油圧押し、指導装置:

    これは油圧押し、指導の腕で、押すことおよび指導の車輪、ギヤ ボックス、モーター、等構成されます。

    • 油圧シャベルの頭部装置:

    これは油圧シャベルの版の収縮装置で構成され、版、油圧装置、等を費やします。

    • 油圧ピンチ装置

    それはスライド、2つのピンチ ローラー、油圧ピンチ装置、フレーム、等で構成されます。

    • 油圧ピンチ装置の力の部品

    これはACモーター、ギヤ ボックス、紡錘のグループで構成され、接続しま、立場、1つの普遍的な接合箇所、等に耐えます。





    4.中間の圧延の方法仕事台



    5.指導装置

    それはギルド フレーム、移動可能で平らな版、指導の調節装置、垂直細い車輪で構成されます。

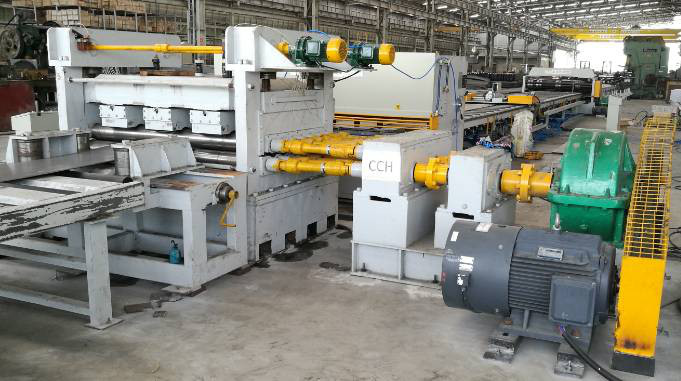

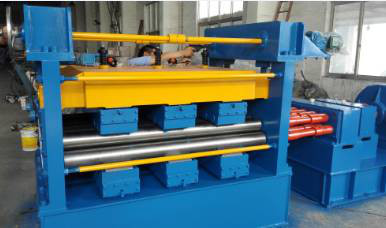

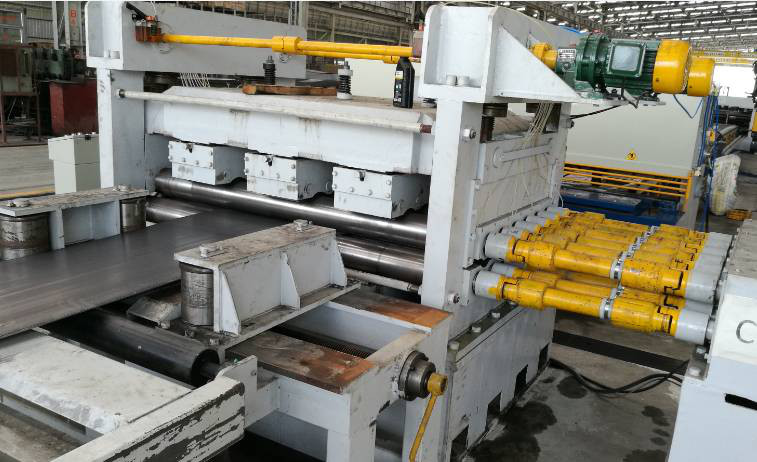

    6. 単位を水平にすること:(4置かれたタイプ)

    これは力の部品およびホストの部品に分かれたこのラインの中心装置です。

    力の部品は力の立場で、減速機、AC速度の調節可能なモーター、AC電気キャビネット(AC頻度モーター運転者)、連結、力の分配の場合、革紐の車輪、革紐、普遍的な接合箇所およびYWZブレーキ、等構成されます。

    ホストの部品は底立場、フレームで、車軸立場の下で構成され、ローラーを、上部の支持フレーム水平にする、車軸立場を上下の支持の車輪の立場、支持の車輪、電気に持ち上がること滑らせます押す装置はモーター、マニュアルを押すことの2 PCの、油を差しますポンプに伴います。

    この機械の特徴:

    それは力の分配の場合を採用しました、各々の水平になるローラーは普遍的なクロス連結と接続されます、上下の水平になるローラーは両方とも活発です、線形速度はconsistenceです、従って効率を水平にすることを促すことができる版減ります、とローラーの表面の摩擦は。

    車軸、摩擦の減少に使用される軸受けを押す1組の平面を水平にすることの両側に関して2組のローラーがあり、軸が効率を促すことができる震動することを防ぎます。

    支持の車輪の2グループは上下に調節できる前部および裏側取付けられています機械で。それは主要なローラーを支え、ローラーの硬度および敏速な水平になる効率を高めるのが常でありました。支持に関して軸受けに入る酸化物のスラグを防ぐことができる車輪は密封されます。

    機械は採用しますみみずギヤをあり、みみずの棒、両極減速し、押す、重い押す力、調節の大きいねじり持ち上がり、押し下げることにそれぞれそして同期的に調節されて、および手動マイクロ調節を置くためにできました。

    ローラーを水平にすることは、より長くできた軸受けを燃やすことを避けるオイルの短いときことができ、機械生命より深いレベル癒やすです、中間の頻度誘導。

    ホスト・マシンを水平にすることは採用しまできた中心にされた石油供給をありま容易に作動します。主要コンポーネントはできた故国の高度のバイブレーターによって振動しま圧力を破壊し、曲がることを減らします。モーターはできたEurothermの中心版の直流速度の調節可能なモーター、伴いまで持ち上がり、制動時間(3分の2は公有地より短い時に物)ブレーキをかけますおよび敏速な水平になる効率を減らします。

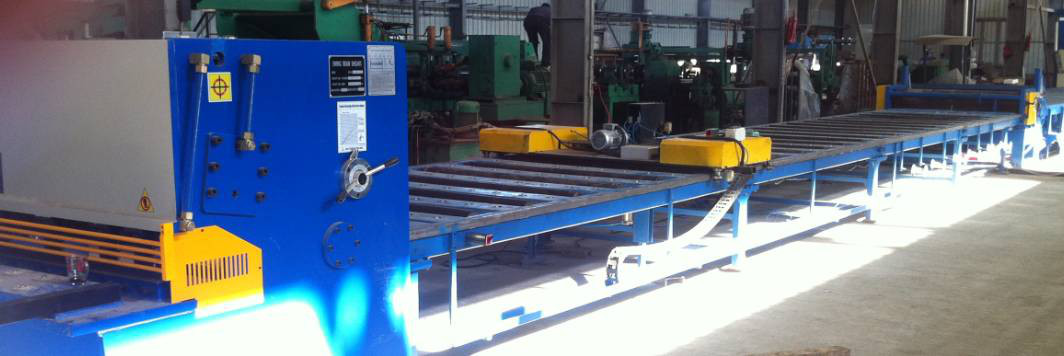

    7.回転タイプ打抜き機:

    下記のものを含んでいること:油圧振動ビームせん断Q12Y-6*2000。

    せん断は3度街灯柱の版の切断のために適している回すことができます。

    せん断の後で、版は平行四辺形です、この方法は物質的な無駄を減らし、街灯柱の作成の次のプロセスのために容易です

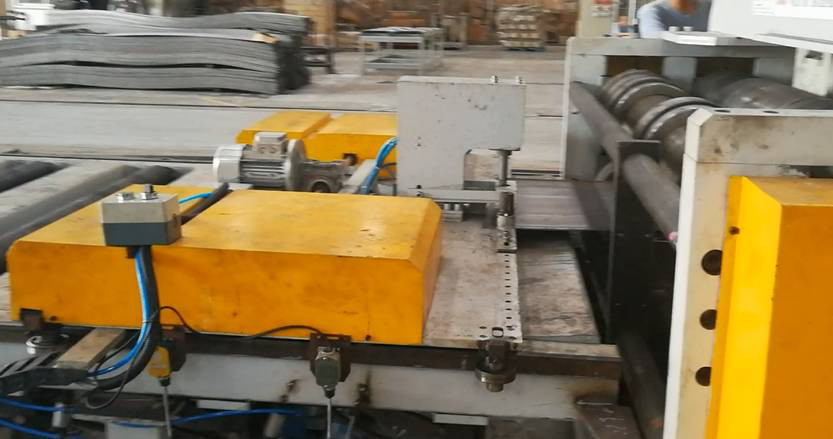

    8. オートメーション装置が付いているポーランド人の長さの支持のテーブル+トロッコ、:

    単位を切り開く二重端の前部にトロッコがあります。それは制御のためまっすぐに切り開くことおよび長方形の版のサイズです。変更によって長方形を制御するトロッコのストッパーの位置はサイズをめっきします。

    モーターを備えられた運転のそれはを用いるトロッコ軒桁の長さを一致するテーブルの右の位置に動くことができます。

    ローラーがモーターによって潜るときモーターを備えられた運転を用いるテーブルのローラーは切り開く単位および必要性押しに、版版手動で動くことができません。空気のクラッチ、それはが付いているあらゆるローラー モーターによって運転しましたあり、鎖システムはまた版を調節するために、版を手動で動かすことができます。

    トロッコにそして単位を切り開く前小口に長方形の版の右の次元を得るために停止するべき押し版のための空気装置があります。



    9. 版の上昇装置。

    この装置は2空気シリンダーを含み、版の長さを一致する別の位置に動かすことができます。

    版の範囲が単位を切り開くことの前部、めっきする場合トロッコが版を締め金で止め、動かすことができるために、この装置版上がります停止されます。

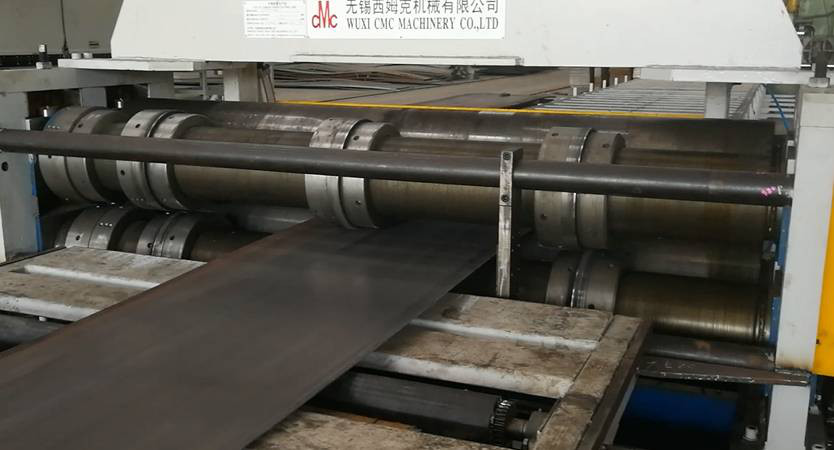

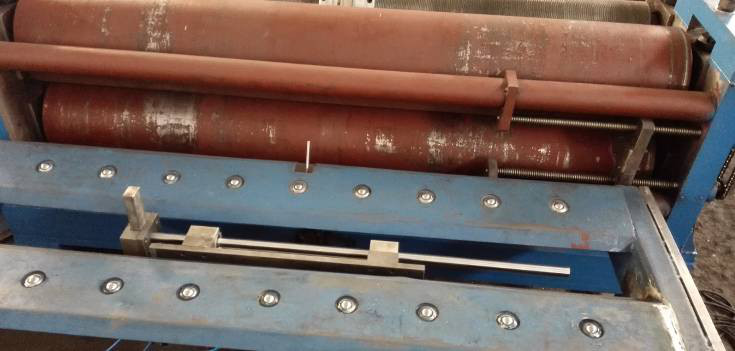

    • 単位を切り開く二重端。

    二重端のスリッターは圧延のせん断の主義で基礎鋼板を切るためにです。

    それは街灯柱のための厳密な幅を得るためにつや出しの鋼板のスクレープの端を切り開くのためです。

    下記のものを含んでいること:2つの組のピンチ ローラー、モーター、ギヤ ボックス、4つの刃

    刃を2組の切り開くことの2つのネジ式ローラーの上下。

    ネジ式ローラーは版のサイズを切り開くためにあらゆる位置に切刃を合わせるために容易です。

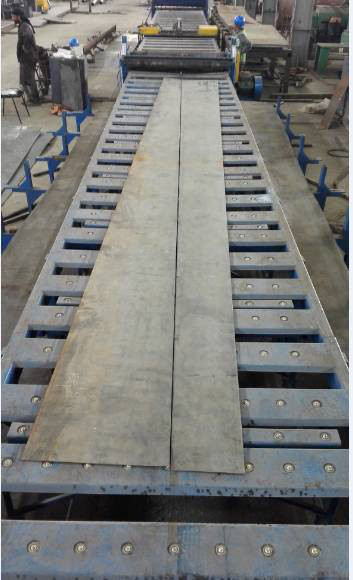

    オートメーション装置が付いている11.Pole長さの支持のテーブル+トロッコ、:

    切り開く単位の前部にトロッコがあります。それは制御のため程度を切る先を細くすることです。変更によって先を細くすること切り開く率を制御するトロッコのストッパーの位置。

    モーターを備えられた運転のそれはを用いるトロッコ軒桁の長さを一致するテーブルの右の位置に動くことができます。そして右の版に移動方向を得るために版を締め金で止めて下さい。

    ローラーがモーターによって潜るときモーターを備えられた運転を用いるテーブルのローラーは切り開く単位および必要性押しに、版版手動で動くことができません。空気のクラッチ、それはが付いているあらゆるローラー モーターによって運転しましたあり、鎖システムはまた版を調節するために、版を手動で動かすことができます。

    トロッコにそして単位を切り開く前部先を細くすることに右の先を細くすることの切削角を得るために停止するべき押し版のための空気装置があります。



    12. 版の上昇装置。

    この装置は2空気シリンダーを含み、版の長さを一致する別の位置に動かすことができます。

    版の範囲が単位を切り開くことの前部、めっきする場合トロッコが版を締め金で止め、動かすことができるために、この装置版上がります停止されます。

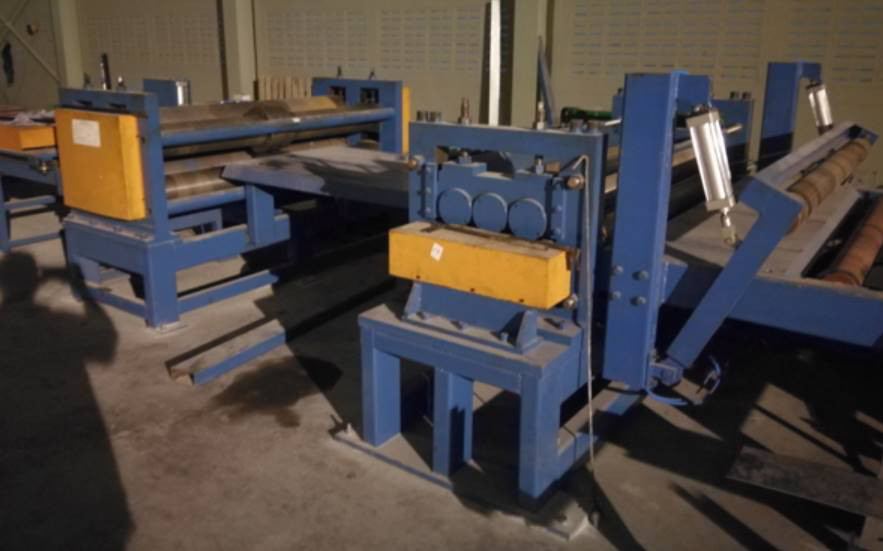

    13。単位を切り開く先を細くすること

    先を細くすることのスリッターは圧延のせん断の主義で基礎鋼板を切るためにです。そしてある特定の先を細くすること率のtrapeziumの版を得て下さい。

    下記のものを含んでいること:2つの組のピンチ ローラー、モーター、ギヤ ボックス、の上でおよび最下のピンチ ローラー、2つの刃、

    1つの2つのネジ式ローラーの上下に、刃を切り開くことの組み合わせます。

    ネジ式ローラーは版のサイズを切り開くためにあらゆる位置に切刃を合わせるために容易です。

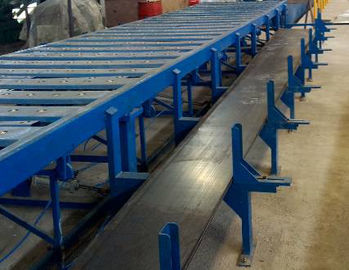

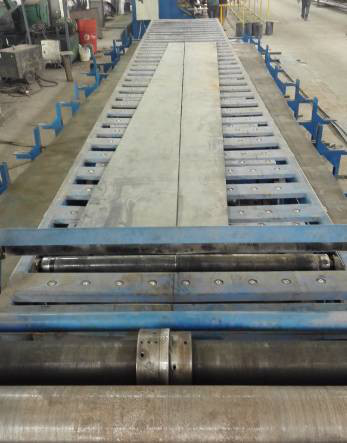

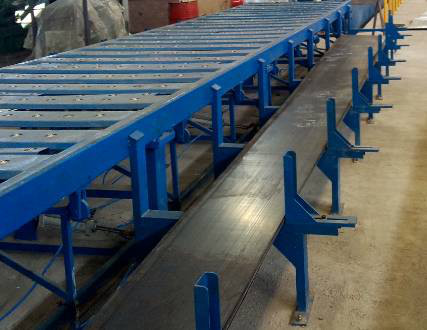

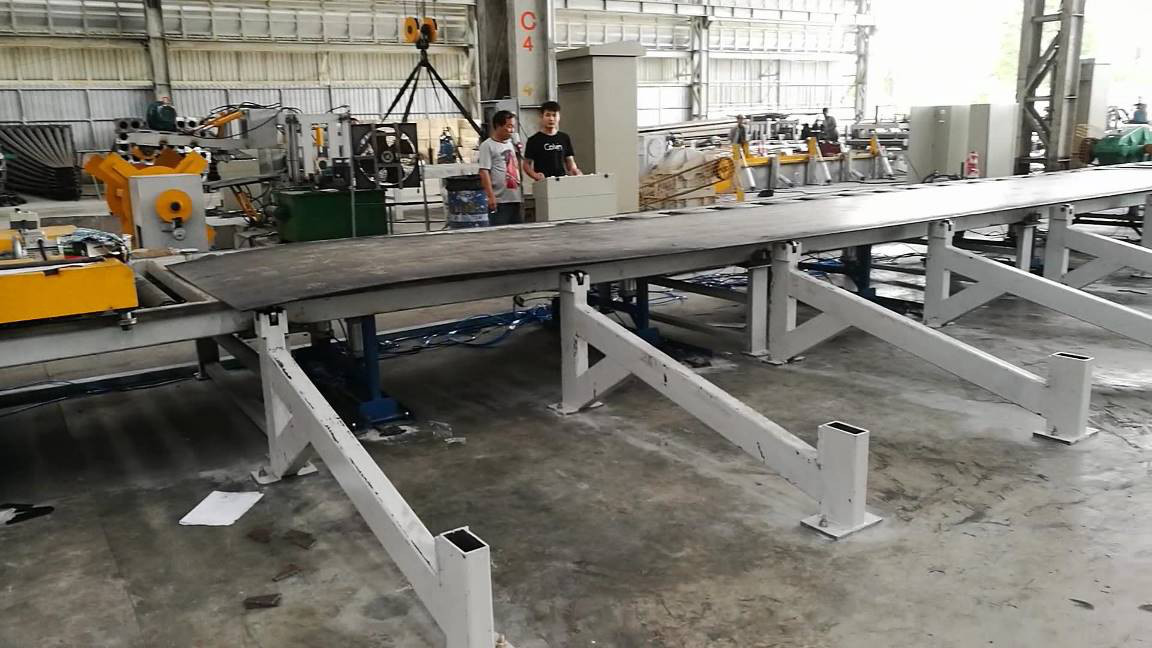

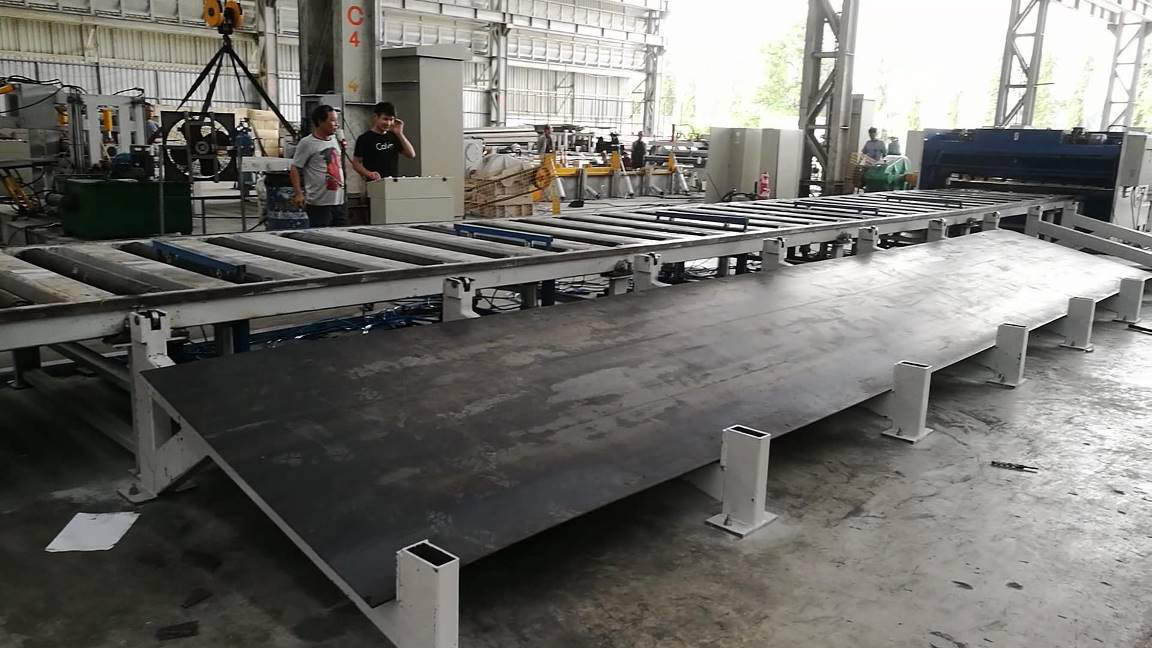

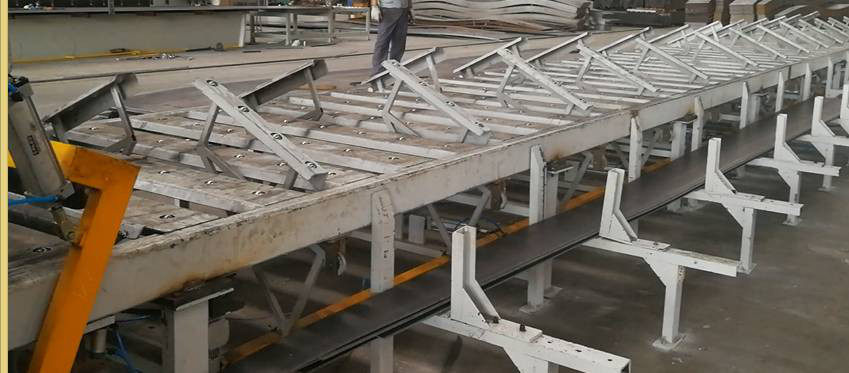

    14。終了する先を細くすることの版のための球のタイプサポートテーブル



    15. オート機能の荷を下し、積み重ねる先を細くすることの版

    2つの空気のピンチ ローラーがあります。最下のピンチ ローラーはモーターを備えられた運転と単位を切り開くことからローラーがモーターによって潜るとき、先を細くすることの版に遠くに移ることができますあります。版が動くことを止めたときに上りのローラーは上がり、版の荷を下すためのスペースを与えます。

    テーブルの下で、これは12単位の空気の荷を下す装置です。それらはテーブルの中間から上がってもいいですそして版2部分は先を細くすることの立場を積み重ねる両側をに滑らせます。



    16. 電気システム:

    中央制御のテーブル。

    、またPLC切り開くの二重端の切り開くことおよび先を細くすることのためにAC運転者インバーターは効果的にトロッコの連続した速度を制御できる速い応答およびよい活動の特徴を備えています。



    17油圧装置:

    水力25L/min

    下記のものを含んでいること:油圧場所、弁、オイル タンク、接合箇所、柔らかい管、堅い管等



    18。空気システム:

    トロッコおよびテーブルの上がるクラッチ、装置等の荷を下す版版のため。



    19.Option:

    先を細くすることの切断の後の付加的な水平になる単位。

    鋼板の圧力を、次のプロセスのために容易解放すれば。

    (厚さのために適したこの単位より少しそして街灯の棒のための6mmの版)



    20。選択:版のオフライン・システム

    版が長さに切られた後、システムは機械の側面に版を動かすことができます。)
