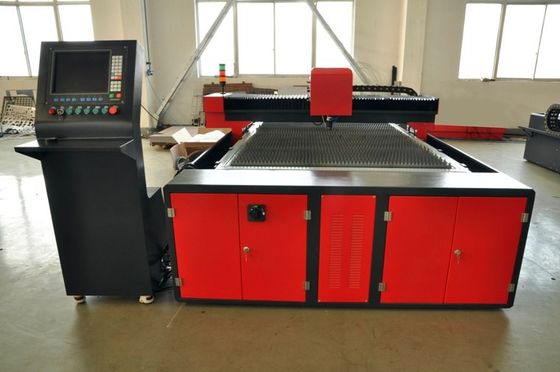

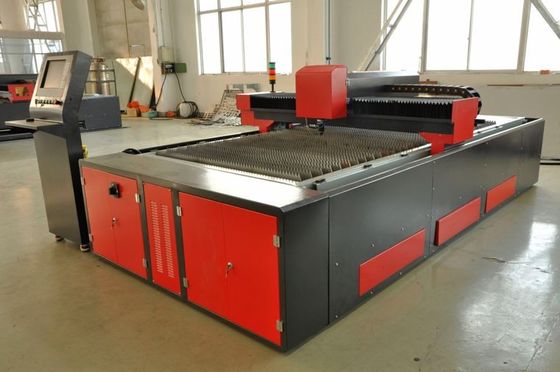

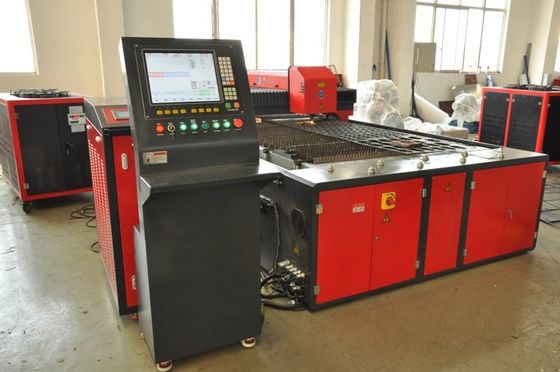

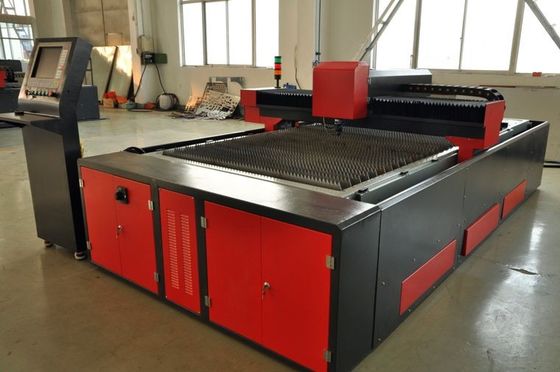

薄板金のための 500W 高精度 CNC YAG レーザーの打抜き機 1500 x 3000

薄板金のための 500W 高精度 CNC YAG レーザーの打抜き機 1500 x 3000
薄板金のための 500W 高精度 CNC YAG レーザーの打抜き機 1500 x 3000 薄板金のための 500W 高精度 CNC YAG レーザーの打抜き機 1500 x 3000 薄板金のための 500W 高精度 CNC YAG レーザーの打抜き機 1500 x 3000 薄板金のための 500W 高精度 CNC YAG レーザーの打抜き機 1500 x 3000 薄板金のための 500W 高精度 CNC YAG レーザーの打抜き機 1500 x 3000 薄板金のための 500W 高精度 CNC YAG レーザーの打抜き機 1500 x 3000

大画像 :  薄板金のための 500W 高精度 CNC YAG レーザーの打抜き機 1500 x 3000

商品の詳細:
起源の場所: ウーシー、中国
ブランド名: CMC
証明: ISO9001
モデル番号: YAG3015
お支払配送条件:
最小注文数量: 1
価格: According detail requirement
パッケージの詳細: 容器の船積みのために適した
受渡し時間: 条件の一致
支払条件: 頭金 30% T/T、出荷する前の 70% T/T
供給の能力: 条件の一致

薄板金のための 500W 高精度 CNC YAG レーザーの打抜き機 1500 x 3000

説明
ハイライト:

CNC の yag レーザーの打抜き機



薄板金のための CNC YAG レーザーの打抜き機 500W 1500 x 3000







1. 切断のサンプル処理の効果の図表

薄板金のための 500W 高精度 CNC YAG レーザーの打抜き機 1500 x 3000 0





広告の単語、処理する薄板金仕事の部分の切断





2. 特徴



2.1 高精度: 芸術の単語および図表の精密部品そして種類の切断に適当でであって下さい。

2.2 最高速度: それはライン切断より多く 200 倍です。

2.3 変形に容易ではない小さい熱愛情。 継ぎ目を切ることは平ら、美しくないです、それに続く処理のための必要性。

2.4 高い値段の比率: 価格は同じような性能の二酸化炭素レーザーの打抜き機の 3 分の 1、および同じ効果 CNC 機械の 5 分の 2 です。

2.5 安価: それは同じ二酸化炭素レーザーの打抜き機の 10 分の 1 へたった 1 第 8 です。 費用は 1 時間あたりの米ドル 4.8-6.4 です。 二酸化炭素レーザーの打抜き機の費用は 1 時間あたりの米ドル 24-38.4 です。

2.6 低いそれに続く維持の費用: それは同じ二酸化炭素レーザーの打抜き機の 10 分の 1 から 1 第 15 ただ、そして 3 分の 1 から同じ効果 CNC 機械の 4 分の 1 です。

2.7 安定した機能は連続的な生産を保証します。 固体 YAG レーザーはレーザー区域の最も安定した、最も成長したプロダクトの 1 つです。

2.8 CNC 機械によって比較される利点:

(1)種類の複雑な構造の処理し終えることができます。 それはコンピュータで引出される形を切ることができます。

(2)モードを開ける必要性無し。 プロダクトは図表がコンピュータで引出されるとすぐされます。 それは新製品をすぐに開発し、コストを削減できます。

(3)自動たどるシステムがあります、従って平らな切断および険しい表面の切断を両方することができます。

(4) CNC 機械は複雑な技術的要求事項を満たすことができませんがレーザーのカッターはことができます。

(5)滑らかな表面および高レベル プロダクトは、その CNC することができません機械で造ります。

(6)形によって形作られる箱は(0.5m の厚さの内で)穴および溝とすることができる装置を必要とします。 CNC 機械はそれとすることができません YAG-3015 レーザーの打抜き機はそれを解決できます。







3. 応用材料



ステンレス鋼、炭素鋼、合金鋼鉄、ばねの鋼鉄、アルミニウム、銅、チタニウム、等の版か管の切断に適当。 それは種類の堅く壊れやすい合金鋼鉄に対する優秀な処理の効果をもたらします。









4. 適用分野



薄板金の処理、金属製品、台所電気器具、高断固な装置、電気制御箱、自動車部品、ガラス、ポスター、技術、照明および精密な部品で広く利用された。









5. 装置の特徴および技術的な利点



YAG-3015 レーザーの打抜き機は発電機としてキセノン ランプとの即刻の溶かおよび蒸発を、もたらすために目的に焦点を合わせる強力なレーザーによって達成されます。 自動切断はデジタル化された機械工システムによって制御されます。 この機械はレーザー、デジタル、および精密な機械工の技術を凝縮させました。

  1. 割れたタイプの設計され、独立した操作テーブル。 それは条件に従って動かすことができます。 快適で、容易な操作。
  2. 輸入されたサーボ モーター ワーク テーブル、走行区域 1500mm*3000mm。

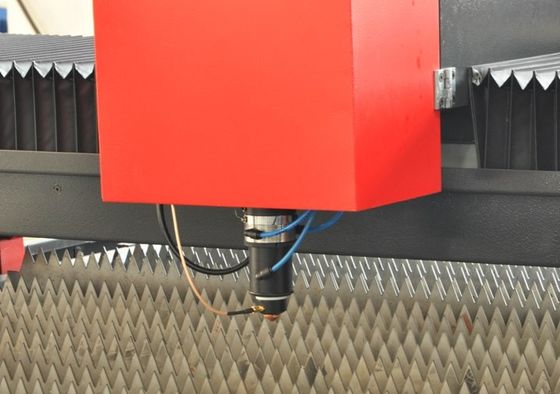

  3. レーザーの頭部は Z 軸、移動区域 0-120mm によって調節することができます
  4. 強い切断の能力: 500W タイプは 4mm まで切られるステンレス鋼できます。
  5. 要される低い切断: それは空気と切れることができ費用は米ドル 2.4 – 3.2 です。 厳密な費用は電気が 1 時間あたりの 13-15 度、1 時間あたりの光源ランプ米ドル 0.288-0.32、1 時間あたりのレンズの保護米ドル 0.08 - 0.16、および他のどの費用も含まれていません。 O2 か N2 を使用すれば費用は米ドル 1.6 – 1.92 増加するべきです。 形および厚さが異なっているので(、ガスの消費は異なっています。)
  6. 速い切断の速度、高性能、安全な操作および安定した性能。
  7. 良質、小さいゆがみの滑らかで、良い一見外で。
  8. 精密な切断を保証する輸入されたサーボ モーターおよび伝動装置システム。 高い切断の精密。
  9. 熱心なソフトウェアは直ちに設計されているか、または処理されるグラフィックかテキストを可能にします。 適用範囲が広く、容易な操作。
  10. レーザ光線は時間かスペース分光光度計で実現し易いです。 それは同時に処理するか、またはマルチステーションの注文処理多数のビームをすることができます。





6. 装置の部品



それは脈拍 YAG レーザー、脈拍レーザー力、レーザーの冷却装置、外的で軽い道システム、制御システム、等から主に成っています。



1 のシステム構造

項目 名前

(部分)

注目
1 脈拍 YAG レーザー 1 U.S. 特別な技術の構造の精神トーチ
2 レーザーの電気コントローラー 1 電気で制御された高周波脈拍
3 特別な冷却装置 1 特別なレーザー装置
4

光学系

速度の拡張レンズ

分光器

集中レンズ

1 設計されているドイツの技術およびスペシャルを採用します。 光学レンズは直接 facular の質、影響切断の継ぎ目およびフランジの質、切断の速度および厚さに影響を与えます。
5 輸入されたサーボ モーター 1 台湾からの輸入された松下電器産業のサーボ モーターおよび輸入されたねじおよび柵

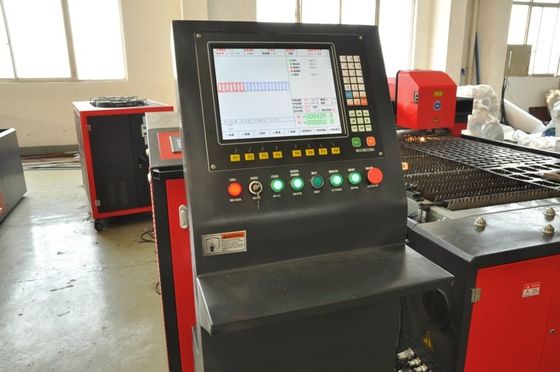

6 制御システム 1 CNC
7 レーザーの徴候システム 1 半導体(赤灯)


主要な装置は固体レーザーの打抜き機の技術的な性能を改善するためにレーザーの電気コントローラー、レーザーのトーチおよび光学レンズです。 3 部品は打抜き機のレーザーの技術的なレベルを決定します。 私達は切断の技術的な性能が 3 部品の革新によってアジアの指導的地位に立つことを意識します。



2 の主要な装置

主要なコンポーネント 簡単な記述 注目
レーザー アメリカの技術的なレーザーのトーチ パート A 部分 B.の権限なしで 600W タイプの一人で密封された工場を取除きません。
レーザー力 脈拍レーザー力 特別な YAG のカッター
CNC の操作テーブル それは鉄骨構造の溶接、頑丈な棚構造処理する、圧力の失敗輸入された転がりねじ TBI、はさみ金の柵 HIWIN、および松下電器産業のサーボ モーター採用します。 それに堅く排出し、押し、そして削除の補助装置があります。
制御システム FLSK F-7500
ネスティング ソフトウェア InteGNPS
冷却装置 二重循環システム、温度警報、流れの保護および水位の保護。 力の頻度 7P
高さのコントローラー HYD CNC-300



3 の主要な技術的な変数:

技術的な表示器 技術的な変数
波長 1064nm
最高。 レーザー力 500W
脈拍幅 調節可能な 0.2~20ms 絶えず
脈拍の頻度 調節可能な 1~500Hz 絶えず
位置 赤灯の徴候
有効なプロセス区域 1500mm*3000mm
X 繰り返される Y軸正確さを置きます ±0.03mm
支持の写真のフォーマット DXF、DWG、PLT、等(Corel の支持の自動 CAD ソフトウェア、引くことソフトウェア)
消費される総力 ≤ 30KW
電源 3 段階、4 本のワイヤー、AC、380V、50Hz、60A
全体寸法(L×W×H) 4560mm×2450mm×1560mm
