街灯柱 12000mm のための経済的で高いマストの街灯柱の生産ライン/打抜き機

長さライン- 6mのための街灯柱機械への経済的な切口8m 10mせん断およびガイドの単位のない12m 14m街灯柱。

速い細部:

記述:

技術的な変数

1. 材料の厚さ:Q235Aのつや出しの穏やかな鋼鉄のための2mm-6.0mm

2. 材料の幅:800-1600mm

3. 鋼鉄コイルの重量:最高の15トン

4. 鋼鉄コイルの内部の直径:Φ500mm-Φ750mm

5. 速度を水平にすること:5 - 15m/min

6. ローラーを水平にすることの数:13

7. ローラーの直径を水平にすること:130mm

8. スケールのための長さの範囲:2000~12000mmの一致のrequirments。

10. 許容誤差切断長さ:±15mm （8mの長さの版の基盤）

11. 主要な水平になるモーター力:37kw （57KWについての合計）

12. 機械のための幅区域:約7000mm

適用:

それは、1つの側面の小さい幅を得るために伸び、水平になり、切れ、スクレープの端の切り開き、そして先を細くすることの切り開くプロセス街灯柱材料のため1の側面の大きい幅の鋼板である。

指定

1. 鋼鉄コイルの負荷のトロッコ車:

上下に:油圧

横の移動:モーターを備えられる

Max.loadingの重量:15Tons

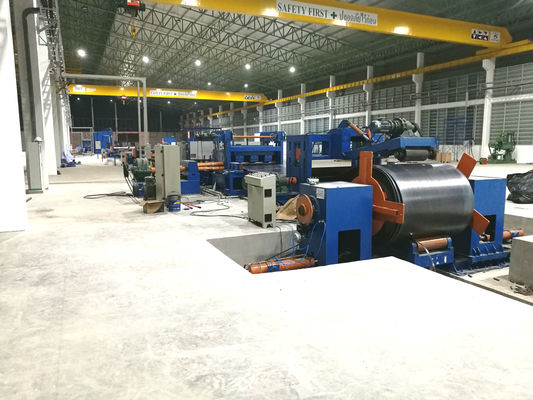

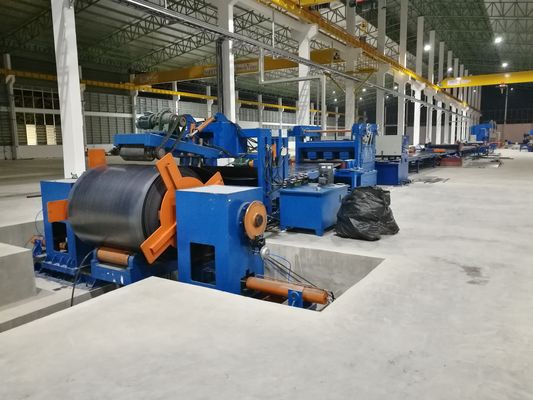

2. 油圧二重ヘッドの傘のタイプdecoiler:

を含んで:モーターを備えられる、モーター、減力剤完済しなさい、

チェーン システムは回るために転位を取る。回転方向は右回りおよびunclockwiseのどれである場合もある。

開いた、近い:油圧

Max.loadingの重量:15Tons

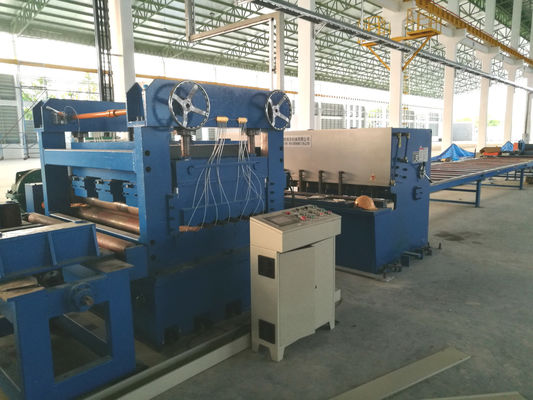

3. 単位を水平にすること:（2置かれたタイプ）、

2つの層のローラーの平等主義、

13のローラー、2つのフィード ローラーを含んで、11の水平になるローラー

ローラー材料を水平にすること:42Cr.dia:癒やされたら130mm、

層移動の上で上下に調節するためにローラー、モーター ドライブ ウォーム・スクリューを水平にする2つの層。

輸送システムは速度の調節可能なモーター、減力剤を等含んでいる。

フィード ローラーは油圧とアップ/ダウン動きある。

単位は指導のsystemlとある

長さの測定

エンコーダーを数える長さはローラーで取付けられている

4、切れる（顧客が準備する手動血しょうカッター）

5. 単位を切り開く二重端。

それは街灯柱のための厳密な幅を得るためにつや出しの鋼板のスクレープの端を切り開くのためである。

それは転がりせん断の主義で基礎鋼板を切るためにである。切り開く単位の前部にトロッコがある。それは制御のためまっすぐな切断である。変更によって別の幅frの別のサイズに街灯柱シートを得る切り開く刃の位置。

を含んで:

柵が付いている支持テーブル

シートのトロッコを締め金で止めること、一つ

二重刃はモーターおよびギヤ ボックスが付いている単位を切り開く端をタイプする。

6. 単位を切り開く先を細くすること

先を細くすることのスリッターは転がりせん断の主義で基礎鋼板を切るためにである。切り開く単位の前部にトロッコがある。それは制御のため先を細くすることの切断の程度である。変更によって先を細くすること切り開く率を制御するトロッコのストッパーの位置。

を含んで:

柵が付いている支持テーブル

シートのトロッコを締め金で止めること、一つ

単一の刃はモーターおよびギヤ ボックスが付いている単位を切り開く端をタイプする。

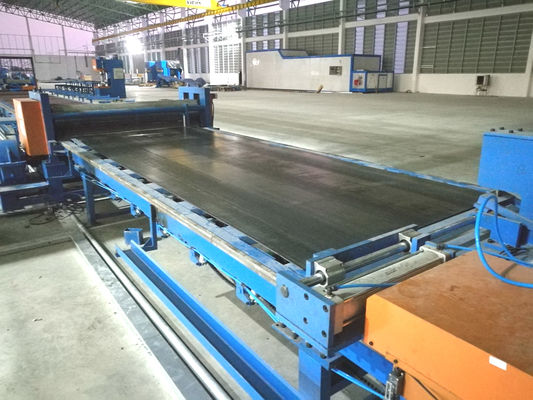

7. 終了する先を細くすることシートのための球のタイプ サポート テーブル

8. 電気システム:

中央制御のテーブル。

PLCのAC運転者インバーターは効果的に測定の正確さおよび連続した速度を制御できる速い応答およびよい活動の特徴を備えている。

9. 油圧装置:

水力25L/min

を含んで:油圧場所、弁、オイル タンク、共同、柔らかい管、堅い管等。

私達の標準的な切口との相違は長さおよび経済的な1へ何であるか。

長さと標準的な切口と比較されて、経済的なタイプに1）油圧導押す、シャベル ヘッド、ピンチおよび供給装置がない

ユーザーはシートの頭部持ち上がるのにクレーン水平になる単位におよびギルドを使用しなければならない

2) 油圧振動ビームせん断機械:QC12Y-6X2000

ユーザーはシートを切るのに手動血しょうカッター機械を使用しなければならない。

顧客とのコミュニケーション

:いかに1つの側面の小さい幅のカット シートおよびこの機械による1の側面の大きい幅シートにか。

B:最初に、単位を切り開く二重端がある街灯柱のための厳密な幅を得るためにつや出しの鋼板のスクレープの端を切り開くのためでありそれから私達は1枚の側面の小さいおよび1の側面より大きいシートが付いている2部分に鋼板を切るために単位を切り開く私達の先を細くすることを使用してもいい。切り開く単位の前部にトロッコがある。それは制御のため先を細くすることの切断の程度である。変更によって先を細くすること切り開く率を制御するトロッコのストッパーの位置。

:何モデル私達を持っている長さに切口のためにするか。

B:私達に3つの種類、6X1600-12meters （最高の切断長さは12metersである）、6X1600-14メートル（最高の14メートル）および6X1600-16メートルある（最高の16メートル）が

:どの位あなたの品質保証の期間があるか

1年。そして機械が顧客の研修会で着く場合、私達は機械の依託にエンジニアを差し向け、訓練を与える。しかしまた、顧客は私達の研修会にエンジニアが配達の前に調査することを許可するできる。
