37kw スクレープの端の切り開くおよび先を細くすることの打抜き機、街灯柱のための長さラインへの切口

速い細部:

記述:

技術的な変数

1. 材料の厚さ: Q235A のつや出しの穏やかな鋼鉄のための 2mm-6.0mm

2. 材料の幅: 800-1600mm

3. 鋼鉄コイルの重量: 最高の 20 トン

4. 鋼鉄コイルの内部の直径: Φ500mm-Φ750mm

5. 速度を水平にすること: 5 - 15m/min

6. ローラーを水平にすることの数: 13

7. ローラーの直径を水平にすること: 160mm

8. スケールのための長さの範囲: 2000~12000mm の一致の requirments。

10. 許容誤差切断長さ: ±15mm （8m の長さの版の基盤）

11. 主要な水平になるモーター力: 37kw （65KW についての合計）

12. 機械のための幅区域: 約 7000mm

適用:

それは街灯柱の物質的な伸び、1 つの側面の小さい幅を得るために水平になり、切れ、スクレープの端の切り開き、そして先を細くすることの切り開くプロセスのため 1 の側面の大きい幅の鋼板です。

指定

1. 鋼鉄コイルのローディングのトロッコ車:

の上下: 油圧

横の移動: モーターを備えられる

Max.loading の重量: 15Tons

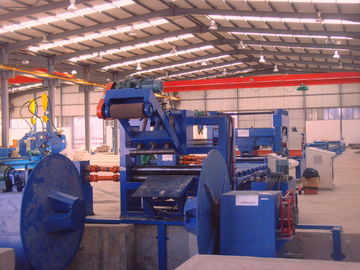

2. 油圧二重ヘッドの傘のタイプ decoiler:

下記のものを含んでいること: モーターを備えられる、モーター、減力剤完済して下さい、

チェーン システムは回るために転位を取ります。 回転方向は右回りおよび unclockwise のどれである場合もあります。

開閉して下さい: 油圧

Max.loading の重量: 15Tons

3. 油圧導押す、シャベル ヘッド、ピンチおよび供給装置:

それは供給の単位、油圧上りに鋼鉄コイルの頭部を持って行くのため、鋼鉄コイルを緩く避けるために押します。

2 つのローラーの回転は単位を切り開く端に材料に与えます。 上りのローラー上下に: 油圧

4. 中間の圧延の方法仕事台: 4M

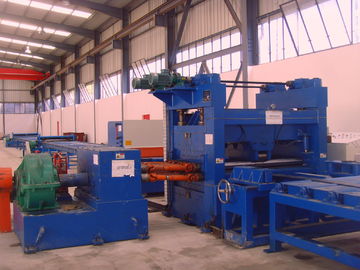

5. 単位を水平にすること: （2 置かれたタイプ）、

下記のものを含んでいること: 速度の調節可能なモーター、減力剤、変速機。

水平になるローラーは熱処理、40Cr を用いる取り引きです。 HRC48

ローラーの合計 13 の上下。 （を含む 1 組のピンチ ローラー）

動きの上下の上りのローラーの基盤はみみずシステムを通したモーターによって運転されます。

それは長さの測定の単位とあります:

エンコーダーを送り、長さの siginal を制御システムに制御しますある特定の長さを回しました。

注: 選択: 個々の指導の単位が付いている単位を水平にする 4 置かれたタイプ。

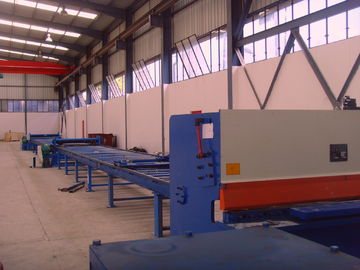

6. 打抜き機:

下記のものを含んでいること: 油圧振動ビームせん断 Q12Y-6*2000。

7. 単位を切り開く二重端。

それは街灯柱のための厳密な幅を得るためにつや出しの鋼板のスクレープの端を切り開くのためです。

それは圧延のせん断の主義で基礎鋼板を切るためにです。 切り開く単位の前部にトロッコがあります。 それは制御のためまっすぐな切断です。 変更によって別の幅 fr の別のサイズに街灯柱を得る切り開く刃の位置は広がります。

下記のものを含んでいること:

柵が付いている支持テーブル

シートのトロッコを締め金で止めること、一つ

モーターおよびギヤ ボックスが付いている単位を切り開く二重刃のタイプ端。

8. 単位を切り開く先を細くすること

先を細くすることのスリッターは圧延のせん断の主義で基礎鋼板を切るためにです。 切り開く単位の前部にトロッコがあります。 それは制御のため程度を切る先を細くすることです。 変更によって先を細くすること切り開く率を制御するトロッコのストッパーの位置。

下記のものを含んでいること:

柵が付いている支持テーブル

シートのトロッコを締め金で止めること、一つ

モーターおよびギヤ ボックスが付いている単位を切り開く単一の刃のタイプ端。

9. 終了する先を細くすることシートのための球のタイプ サポート テーブル

10. 電気システム:

中央制御のテーブル。

PLC の AC 運転者インバーターは効果的に測定の正確さおよび連続した速度を制御できる速い応答およびよい活動の特徴を備えています。

11. 油圧装置:

水力 25L/min

下記のものを含んでいること: 油圧場所、弁、オイル タンク、接合箇所、柔らかい管、堅い管等。

私達の切口との相違は長さおよび他へ何ですか。

長さへの従来の切口はシートにちょうど鋼鉄コイルを切ります。 しかし私達のものは街灯柱のために特に設計されています、シートに鋼鉄コイルを切ることができます同時に、また 1 つの側面の小さい幅、梯子型に類似した 1 の側面の大きい幅にシートを切ることができます。

顧客とのコミュニケーション

A: いかに 1 つの側面の小さい幅のカット シートおよびこの機械による 1 の側面の大きい幅シートにか。

B: 最初に、単位を切り開く二重端があります街灯柱のための厳密な幅を得るためにつや出しの鋼板のスクレープの端を切り開くのためでありそれから私達は 1 枚の側面の小さく、1 の側面のより大きいシートが付いている 2 部分に鋼板を切るために単位を切り開く私達の先を細くすることを使用してもいいです。 切り開く単位の前部にトロッコがあります。 それは制御のため程度を切る先を細くすることです。 変更によって先を細くすること切り開く率を制御するトロッコのストッパーの位置。

A: 何モデルが私達に長さに切口のためにありますか。

B: 私達に 3 つの種類、6X1600-12meters （最高の切断長さは 12meters です）、6X1600-14 メートル（最高の 14 メートル）および 6X1600-16 メートルあります（最高の 16 メートル）が

A: あなたの品質保証の期間がどの位あるか

1 年。 そして機械が顧客の研修会で着く場合、私達は機械の依託にエンジニアを差し向け、訓練を与えます。 しかしまた、顧客は私達の研修会にエンジニアが配達の前に調査することを許可するできます。
