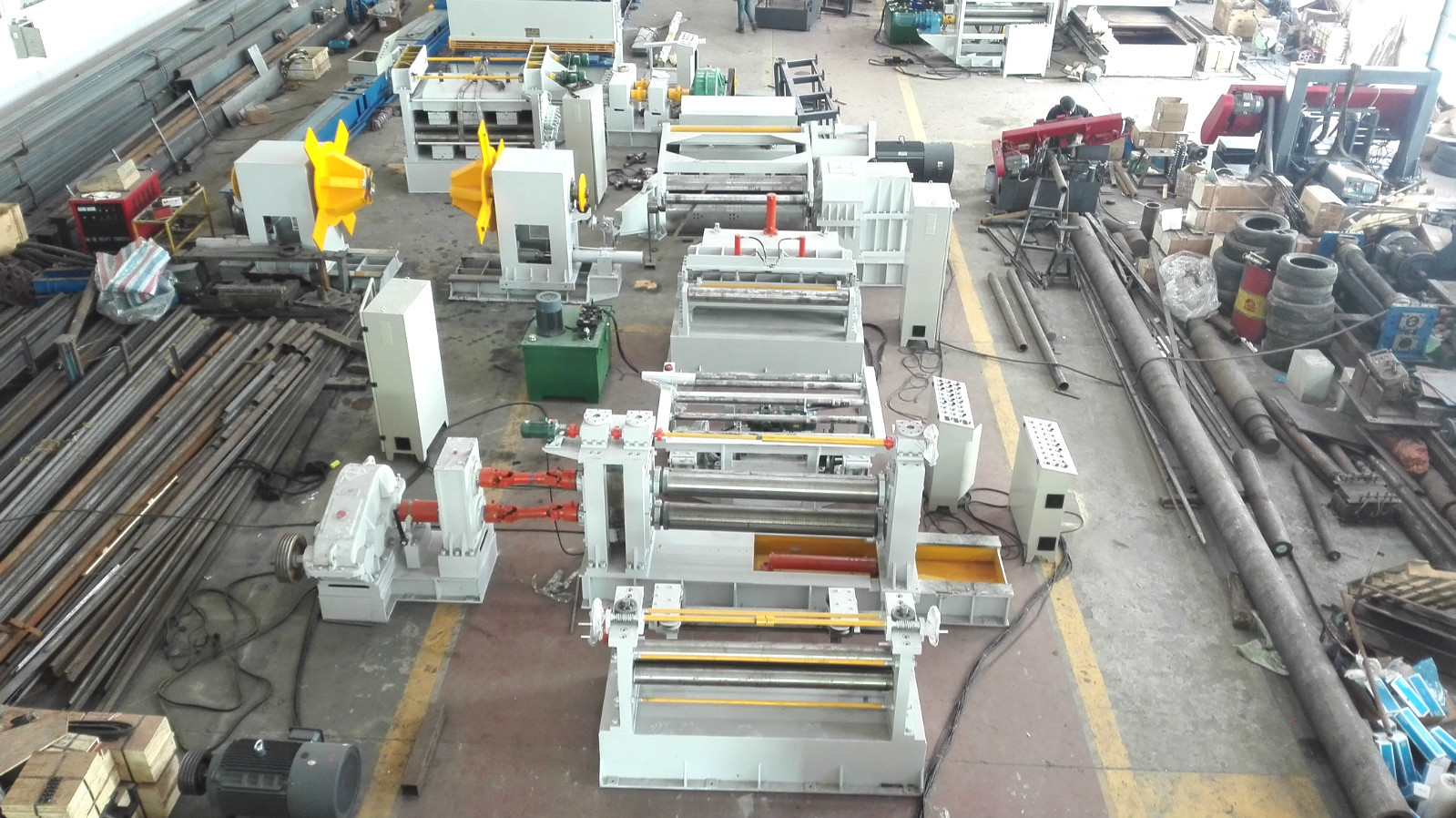

760mm 3m/分6x2000のコイルのスリッター

ラインを切り開く6x2000 508mm-760mmの鋼鉄コイル

記述:シリーズ生産は金属板にdecoilingのために、切り開く使用され、複数の容積に巻くことは幅のコイルの版を必要とした。めっきの後でいろいろな種類の金属板の冷間圧延されたつや出しの炭素鋼、ケイ素の鋼鉄、ブリキ、ステンレス鋼および表面のprocessigのために適した。切り開くラインPLC制御、オートメーションの高度に従うhuman-machineインターフェイス、簡単な操作および信頼できる。

すべての装置の詳しく述べなさい:

1. 油圧コイルのローディングのトロッコ

このトロッコは鋼鉄コイルを運び、上下に上下に動かせることができる。歩く四輪ガイド・レールは水圧シリンダによって上下に終わる、トロッコのランニングはモーターおよび変速機の減力剤によって終わる。

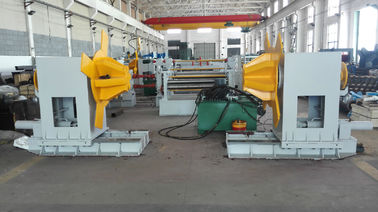

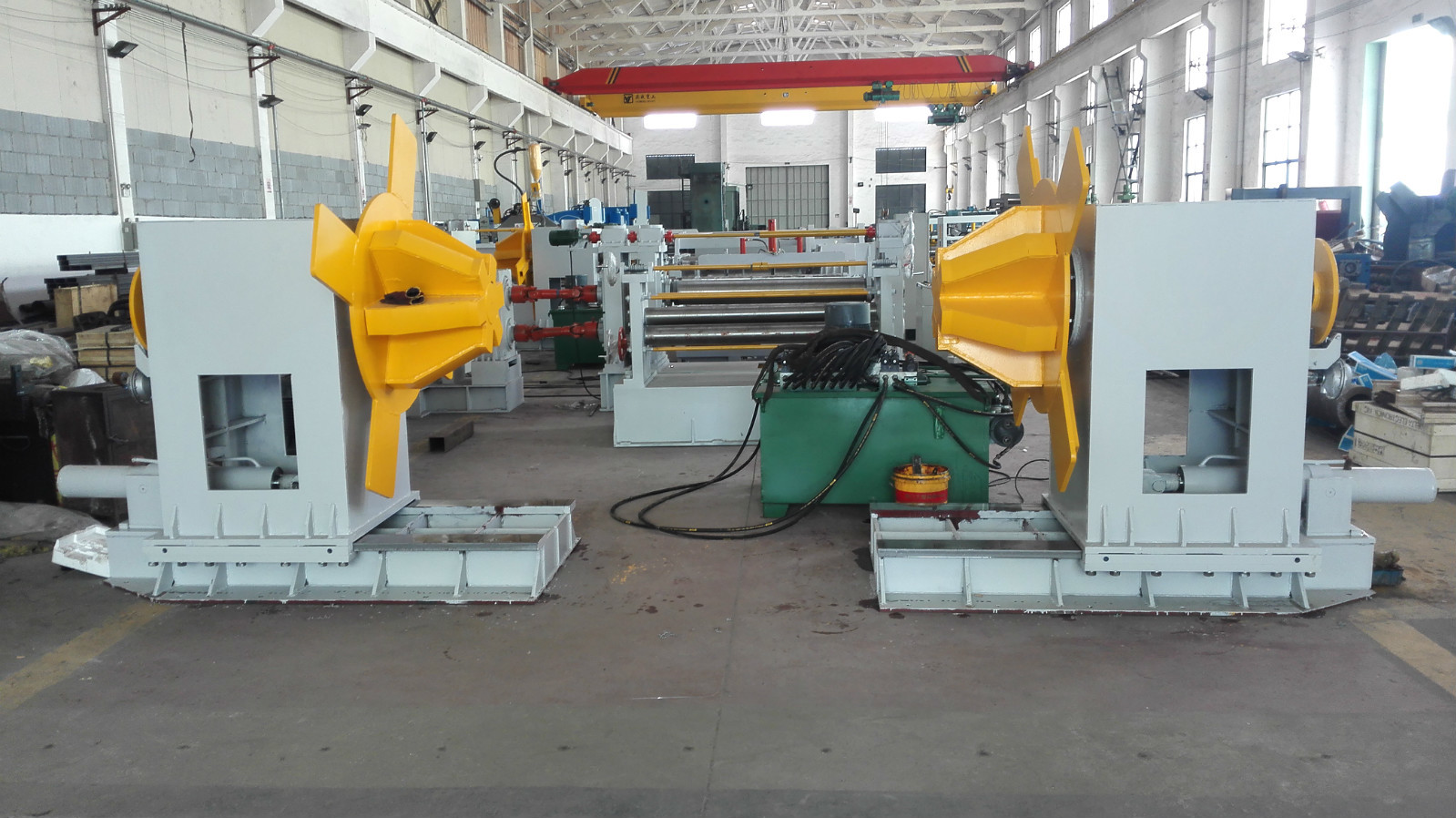

2. 油圧decoiler

下記のものを含んでいる二重ヘッドの傘のタイプ:左右の単位、

開いた、近い:油圧

それはガイドによってスタイルを作られる基盤、ブラケット、防止装置のメカニズム、decoilingシャフトおよび傘のタイプ二重ヘッドから成っている。

decoilerは左から右へ動き、同時に中心になることができる。

3.Lightタイプ油圧出版物ガイド、シャベルの頭部、メカニズムをつまむオープナ:

それはフレーム スタイルを作られた基盤、油圧出版物ガイドの腕、油圧シャベル ヘッドのメカニズム、油圧オープナのメカニズム、油圧つまむメカニズム等で構成した。

3.1油圧出版物ガイドのメカニズム:それは5.5Kwモーター等を減らす円形の風車の速度が装備されている油圧押ガイドの腕、押ガイドの鋼鉄車輪、スプロケットのwheel&チェーン伝達メカニズムから成っている。

3.2油圧シャベル ヘッドのメカニズム:それはシャベル ヘッドの貝、油圧シャベル ヘッド、シャベル ヘッドの油圧lifting&のバランスのメカニズム等から成っている。

3.3油圧オープナのメカニズム:それはガイドの柱から成り、ガイドの袖は、油圧オープナ及び持ち上がるメカニズム等押し下げる。

3.4油圧つまむメカニズム:それはブラケット、滑走ブロックの基盤、2つのピンチ ロール、油圧lifting&がメカニズムを押し下げる上部ロール、力の部品、変速機から成っている。等.

4.Tansition仕事台、長さ:3m

5. 荒い水平になる単位

6. 切り開く前の指導装置

指導装置は働くブラケット、ガイド・レール、ねじ心棒のadjusting&の中心になるメカニズム、活動的なガイドの基礎段階、縦のローラーのメカニズムから成っている。

切り開く単位の前のすべての装置。

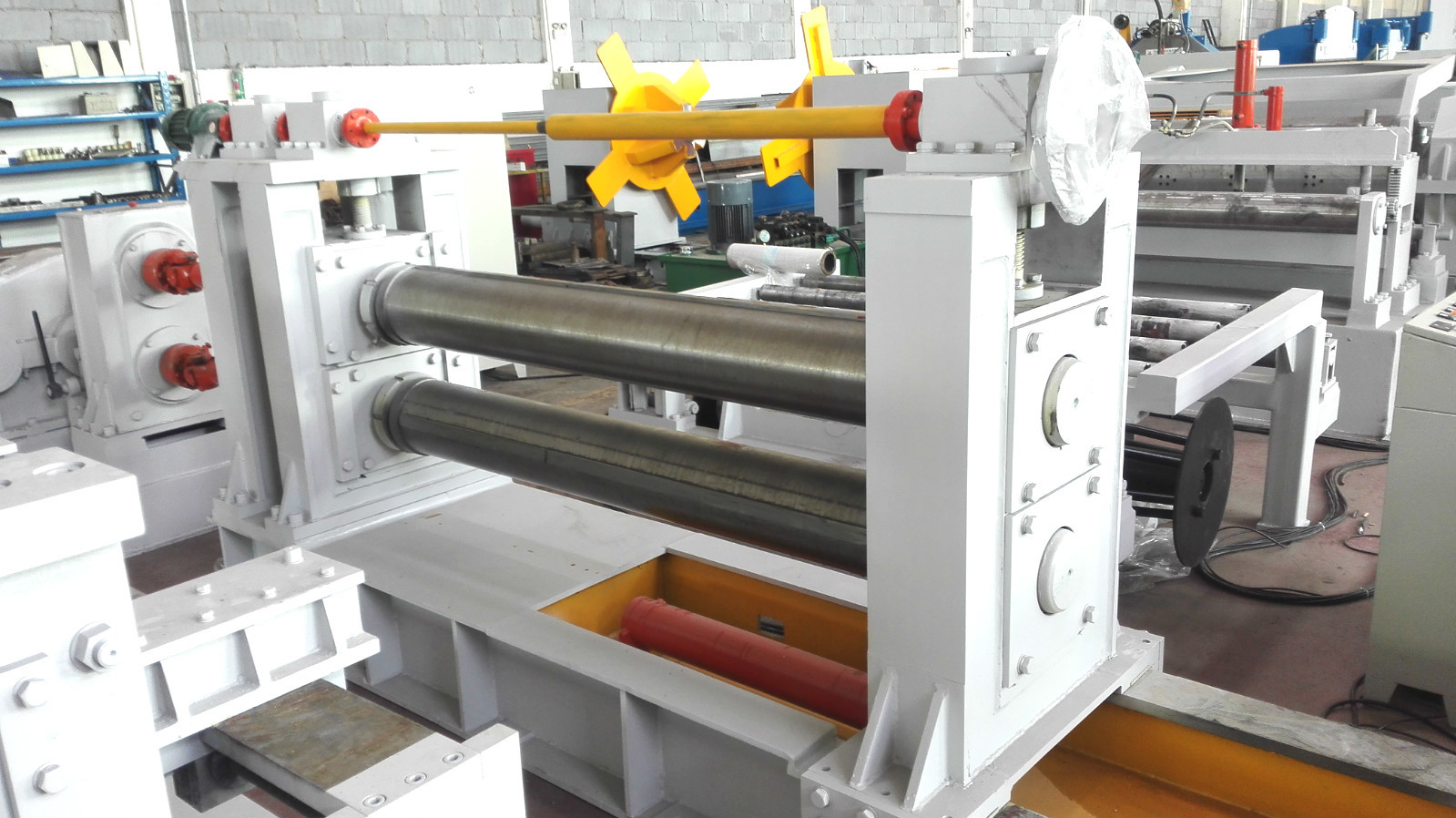

7.Slitting単位:

それは本体の部品および力の部品から成っている。

力の部品:それは権力基盤、減速機、AC速度調節可能なモーター、ギヤ配分の場合、カップリング、クラッチ、関係の部分、普遍的な十字伝達等から成っている。

本体の部品:それは基礎段階、固定式ブラケット、刃シャフト、刃シャフトの大きい滑走ブロックから2部分、活動的なブラケット、ブロック用具シャフト、活動的なブラケットの刃変わる油圧記入項目の&exitの滑走成っていてメカニズムを、上部用具シャフトの電気に持ち上がること及び調節可能なmechani、等を押し下げるために調節する。

8. スクラップのリワインド メカニズム:

それはブラケット、巻き戻すシャフトから基盤、2枚の円錐形の巻き戻すディスク、chain&のスプロケット車輪伝達メカニズム、減力剤、カップリング、モーター等に耐える成っている。

荒い水平になる単位に機能を水平にするための3つのローラーがある。それは不活性モードである。

9. 輪になる&transitionの仕事台:

それはブラケットから成っていて、基盤に、支持版rollerway耐える、

輪になるピットLength×width×depth:技術的な変数として

上昇のための水圧シリンダが付いている転移の仕事台。

それは2部を左右に含んでいる。

10. Pre-separation、張力メカニズム、油圧出版物の分離のメカニズム、版支持のメカニズム:

それは基盤から成っていて、基盤に、前seperation軸受け耐え、ブラケットを弱め、油圧lifting&がメカニズムを押し下げる版を弱める版を、ブラケット、2つの張力反射器ロール、出版物seperationブラケット、出版物seperationシャフト、油圧出版物seperationを押し下げる戻す及びメカニズム、油圧版支持のメカニズム、分離シート、ナイロン スペーサの薮等が装備されている油圧版支持のlifting&のバランスのメカニズム持ち上げる張力弱める。

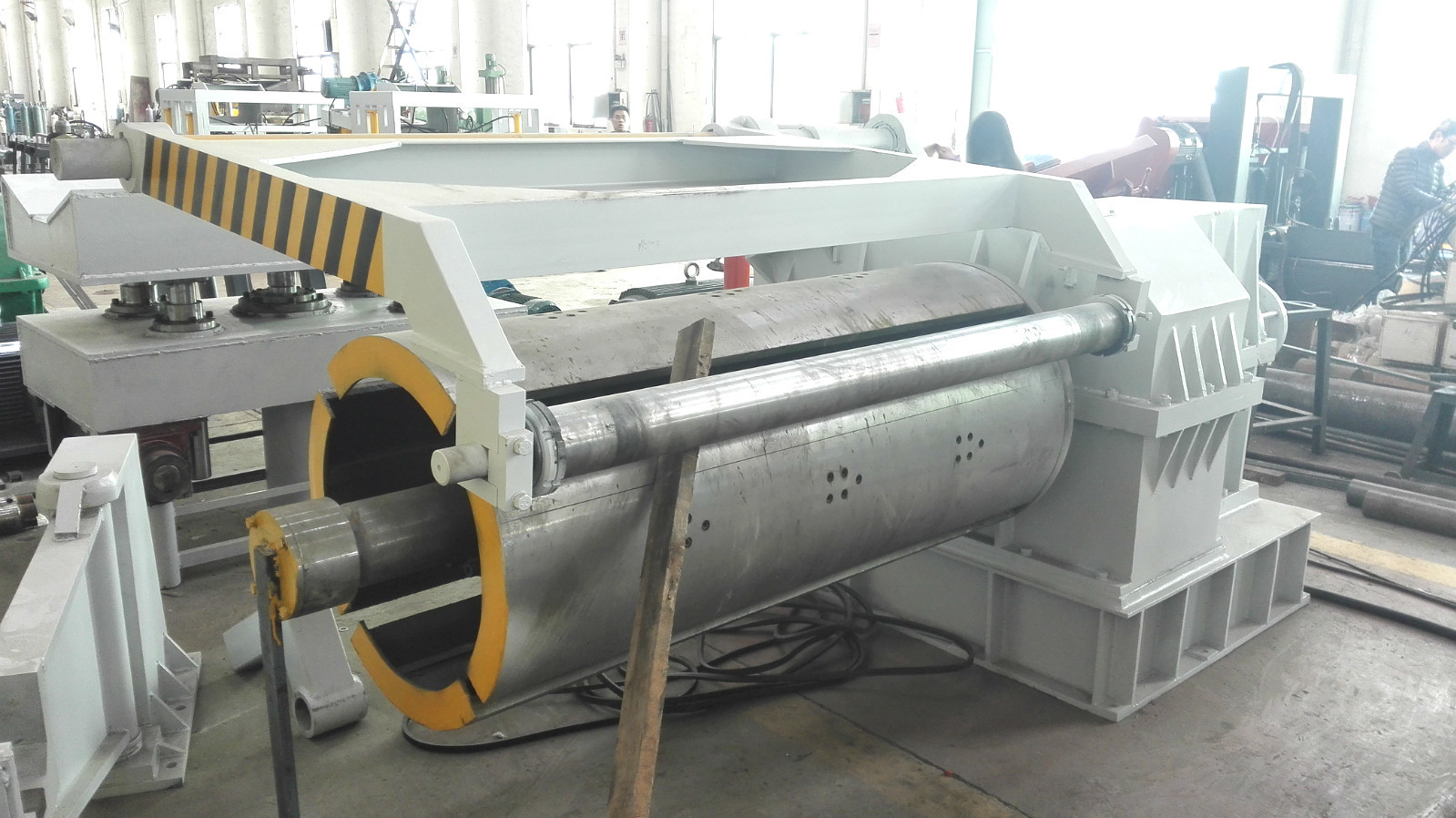

11. 反動の単位:

それは基盤から成っていて、反動しはさみのディスク、斜めの滑走ブロックのexpansion&の引き込みメカニズム、メカニズムを、拡張&rotataryオイル シリンダー メカニズム切る、油圧口AC速度調節可能なモーター等が装備されている防止装置のメカニズム、カップリング、油圧活動的な援軍、支持基盤を拡張保つギア ケース、反動シャフト、アーチの版を減らす。

12. 油圧荷を下すトロッコ:

このトロッコは分けコイル、油圧移動を運ぶことができ、上昇はトラックがラインおよび出口を動かすモーターfour-wheeledガイドによって、トロッコのランニング操作される。

13. 電気システム:

中央制御のテーブル。

それはキャビネット、主要な電気制御作動のキャビネット、補助作動のキャビネットおよび他の電気設備から成っている。切り開き、反動モーター。

装置セットの安全保護、緊急のstop&パワー カットのボタン、機械停止表示ランプ等。

14油圧装置:

水力25L/min

を含んで:油圧場所、弁、オイル タンク、共同、柔らかい管、堅い管等。

刃を、スペーサ切り開く、スペース版、スペーサのバレル、ゴム リングのリスト（ない機械によって、追加料金を必要としなさい）

適用:

このラインは伸び、版の切り開き、そしてコイルの鋼鉄切り開くプロセス鋼鉄コイルのためである

技術的な変数:

1. 最高原料。厚さ6mmの最少厚さ2.5mmのつや出しの穏やかな鋼鉄。

2. 材料の幅:800-1550mm

3. 鋼鉄コイルの重量:最高の25トン

4. 鋼鉄コイルの内部の直径:508mm-760mm

5. 鋼鉄コイルの外の直径:Max.2000mm

6. ピンチ ローラーの直径:190mm

7. ピンチ ローラー モーター力:2.2kwの変速機モデル:BWD13の率:187

8. ピンチ ローラーの働く速度:3m/min

9. 荒い水平になるローラーの量:3、1つの上で、底2。

10. 荒い水平になるローラーの直径:125mm

11. 終わりプロダクトを切り開くため、幅の許容を切り開く:±0.20mm

12. 終わりプロダクトを切り開くため、コイルのMax.weight:15ton

13. 終わりプロダクトを切り開くため、鋼鉄コイルの内部の直径:760mm

14. 単位の厚さを切り開くこと:2.5~4.5mm、C245

15. 輪になるピットの指定:5500×2200mm×2500mm Length×width×depth

16. シャフトの直径を切り開くこと:220mm

17. シャフト材料を切り開くこと:40Cr

18. 単位の主要なモーター力を切り開くこと:37kw （960RPM）、ギヤBOX650

19. 刃、スペーサ、ゴム リングの細部は、付属品のリストを見る。

20. 刃材料を切り開くこと:H13Kの硬度HRC55-58

21. スクラップのリワインド メカニズムの主要なモーター力:YLJ6.3KG/M

22. 巻き戻す速度、最高厚さ4.5mm。最高20m/min.厚さ2.5mm。調節可能な25m/min AC頻度速度

23. 巻き戻す単位の主要なモーター力:90kw （960rpm）、変速機:850

24. 次元の細部は、付けられたデッサンを見る
