ラインを切り開く2.2kw 6x1500 2.0mmの鋼鉄コイル

行0.2-2.0mmの鋼鉄コイルのスリッターを切り開く6x1500鋼鉄コイル

適用:

このラインは伸び、版の切り開き、そしてコイルの鋼鉄切り開くプロセス鋼鉄コイルのためである

技術的な変数:

1. 最高原料。厚さ6mmの最少厚さ2.5mmのつや出しの穏やかな鋼鉄。

2. 材料の幅:800-1550mm

3. 鋼鉄コイルの重量:最高の25トン

4. 鋼鉄コイルの内部の直径:508mm-760mm

5. 鋼鉄コイルの外の直径:Max.1800mm

6. ピンチ ローラーの直径:190mm

7. ピンチ ローラー モーター力:2.2kwの変速機モデル:BWD13の率:187

8. ピンチ ローラーの働く速度:3m/min

9. 荒い水平になるローラーの量:3、1つの上で、底2。

10. 荒い水平になるローラーの直径:125mm

11. 終わりプロダクトを切り開くため、幅の許容を切り開く:±0.20mm

12. 終わりプロダクトを切り開くため、コイルのMax.weight:15ton

13. 終わりプロダクトを切り開くため、鋼鉄コイルの内部の直径:760mm

14. 単位の厚さを切り開くこと:2.5~4.5mm、C245

15. 輪になるピットの指定:5500×2200mm×2500mm Length×width×depth

16. シャフトの直径を切り開くこと:220mm

17. シャフト材料を切り開くこと:40Cr

18. 単位の主要なモーター力を切り開くこと:37kw （960RPM）、ギヤBOX650

19. 刃、スペーサ、ゴム リングの細部は、付属品のリストを見る。

20. 刃材料を切り開くこと:H13Kの硬度HRC55-58

21. スクラップのリワインド メカニズムの主要なモーター力:YLJ6.3KG/M

22. 巻き戻す速度、最高厚さ4.5mm。最高20m/min.厚さ2.5mm。調節可能な25m/min AC頻度速度

23. 巻き戻す単位の主要なモーター力:90kw （960rpm）、変速機:850

24. 次元の細部は、付けられたデッサンを見る

すべての装置の詳しく述べなさい:

1. 油圧コイルのローディングのトロッコ

このトロッコは鋼鉄コイルを運び、上下に上下に動かせることができる。歩く四輪ガイド・レールは水圧シリンダによって上下に終わる、トロッコのランニングはモーターおよび変速機の減力剤によって終わる。

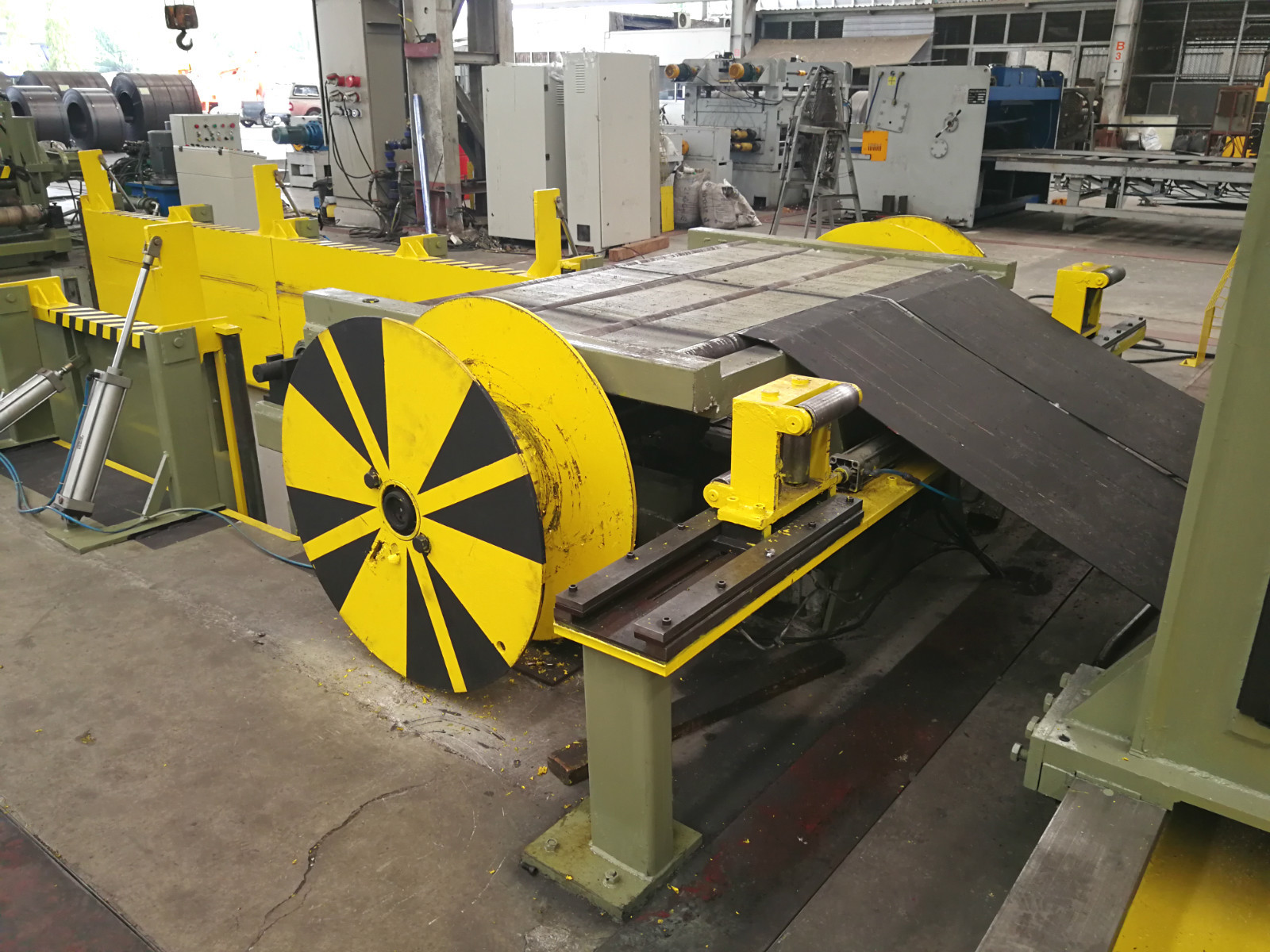

2. 油圧decoiler

下記のものを含んでいる二重ヘッドの傘のタイプ:左右の単位、

開いた、近い:油圧

それはガイドによってスタイルを作られる基盤、ブラケット、防止装置のメカニズム、decoilingシャフトおよび傘のタイプ二重ヘッドから成っている。

decoilerは左から右へ動き、同時に中心になることができる。

3.Lightタイプ油圧出版物ガイド、シャベルの頭部、メカニズムをつまむオープナ:

それはフレーム スタイルを作られた基盤、油圧出版物ガイドの腕、油圧シャベル ヘッドのメカニズム、油圧オープナのメカニズム、油圧つまむメカニズム等で構成した。

3.1油圧出版物ガイドのメカニズム:それは5.5Kwモーター等を減らす円形の風車の速度が装備されている油圧押ガイドの腕、押ガイドの鋼鉄車輪、スプロケットのwheel&チェーン伝達メカニズムから成っている。

3.2油圧シャベル ヘッドのメカニズム:それはシャベル ヘッドの貝、油圧シャベル ヘッド、シャベル ヘッドの油圧lifting&のバランスのメカニズム等から成っている。

3.3油圧オープナのメカニズム:それはガイドの柱から成り、ガイドの袖は、油圧オープナ及び持ち上がるメカニズム等押し下げる。

3.4油圧つまむメカニズム:それはブラケット、滑走ブロックの基盤、2つのピンチ ロール、油圧lifting&がメカニズムを押し下げる上部ロール、力の部品、変速機から成っている。等.

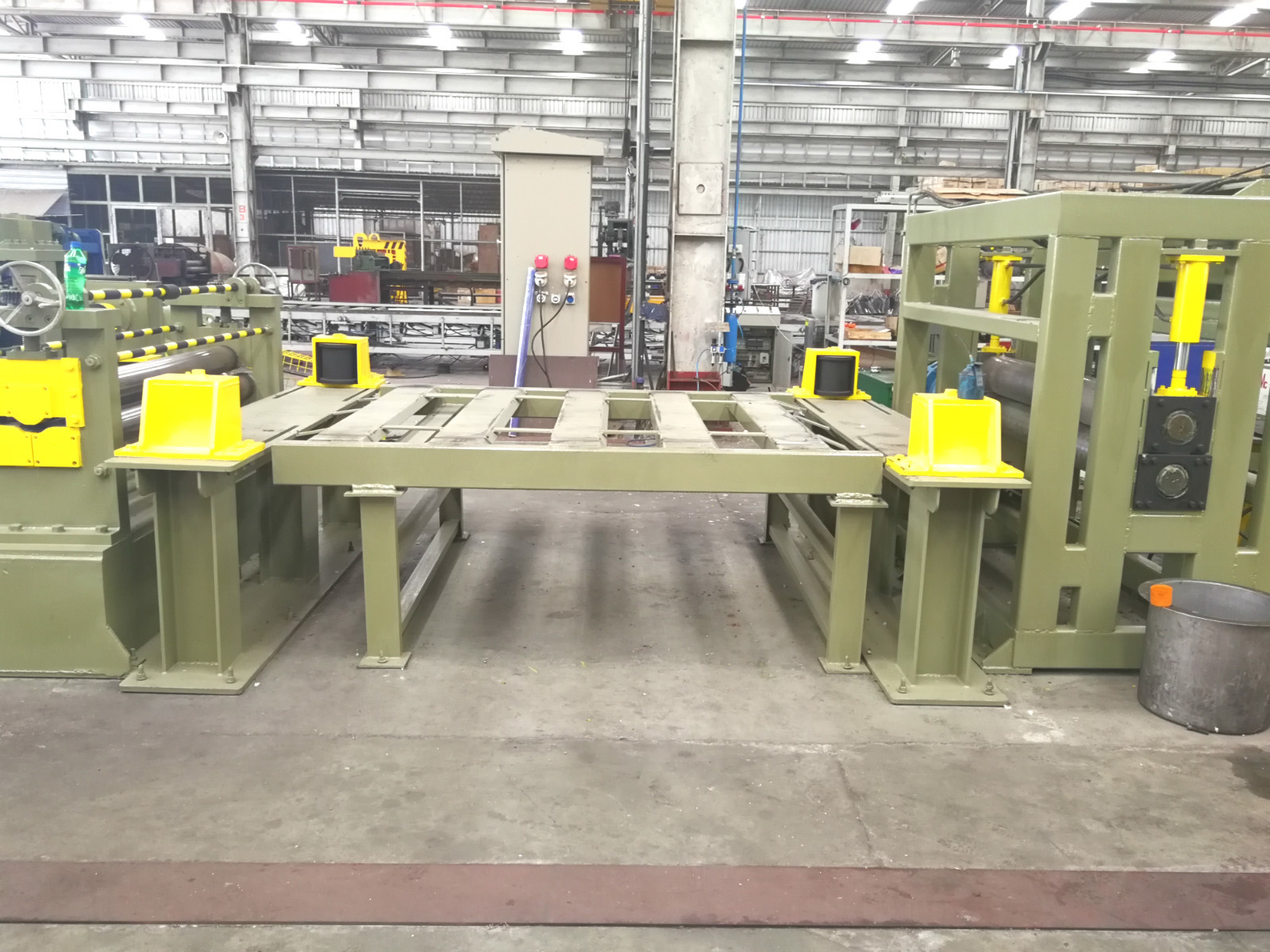

4.Tansition仕事台の長さ:3m

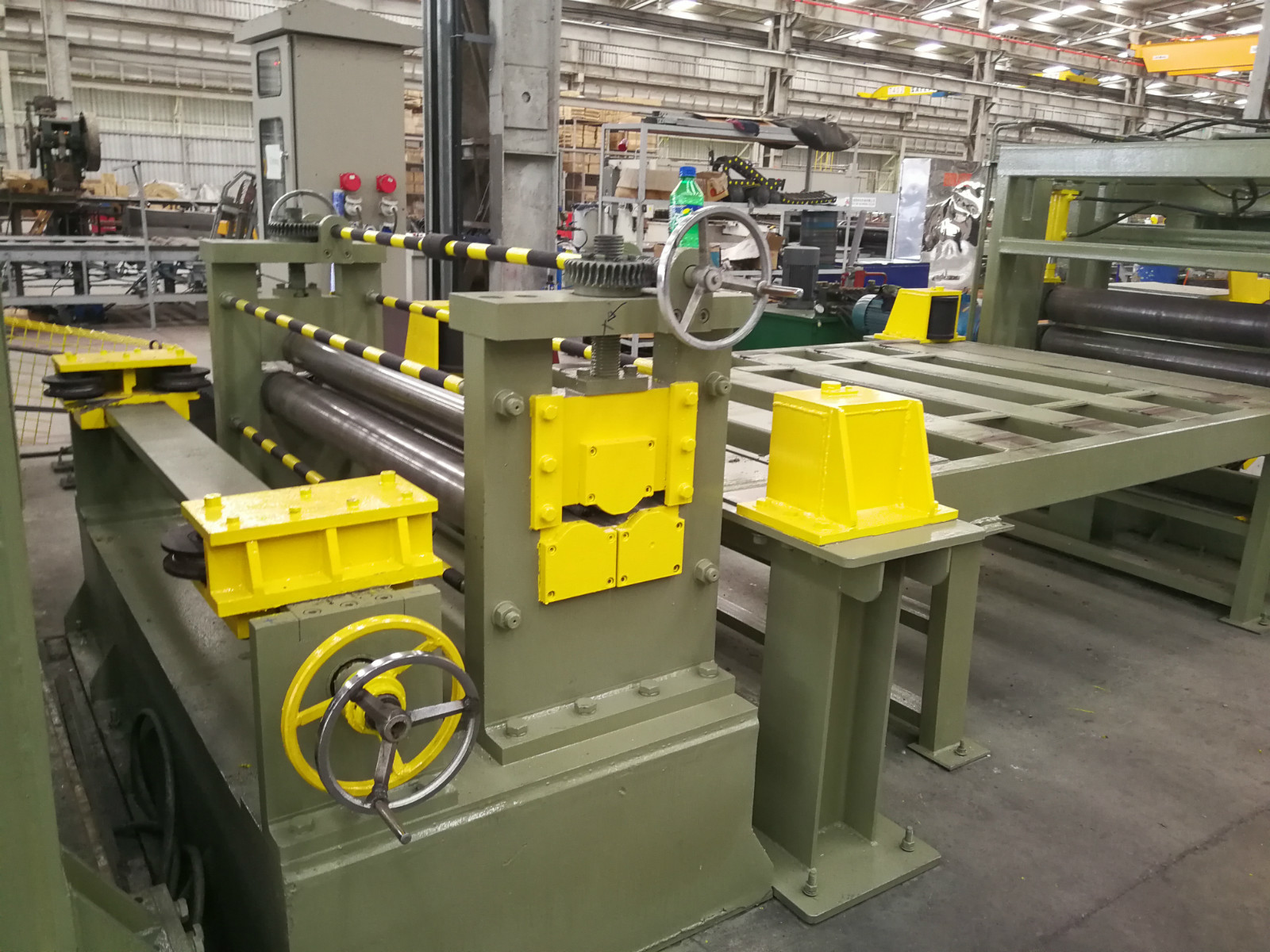

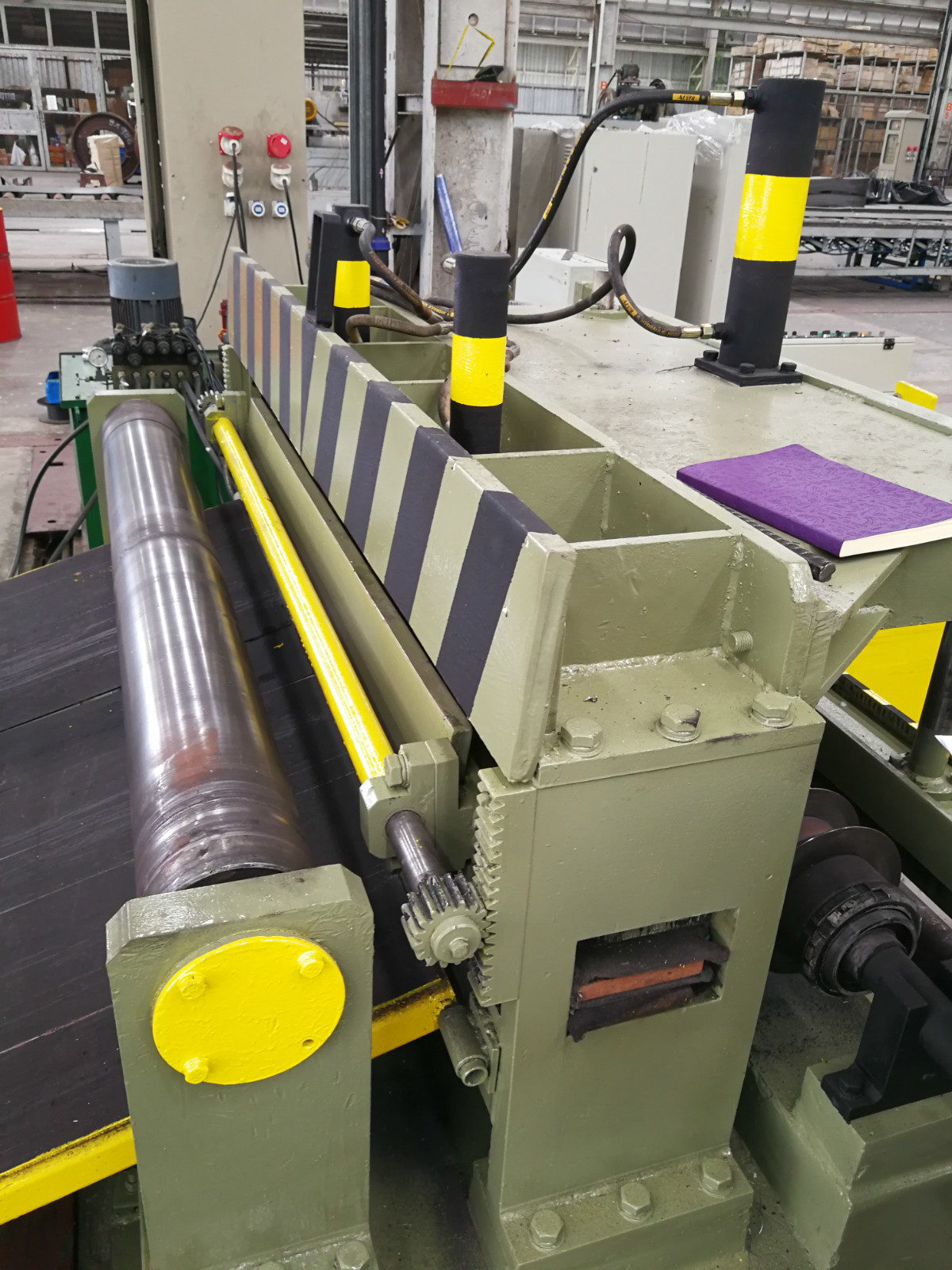

5. 荒い水平になる単位

荒い水平になる単位に機能を水平にするための3つのローラーがある。それは不活性モードである。

6. 切り開く前の指導装置

指導装置は働くブラケット、ガイド・レール、ねじ心棒のadjusting&の中心になるメカニズム、活動的なガイドの基礎段階、縦のローラーのメカニズムから成っている。

切り開く単位の前のすべての装置。

7.Slitting単位:

それは本体の部品および力の部品から成っている。

力の部品:それは権力基盤、減速機、AC速度調節可能なモーター、ギヤ配分の場合、カップリング、クラッチ、関係の部分、普遍的な十字伝達等から成っている。

本体の部品:それは基礎段階、固定式ブラケット、刃シャフト、刃シャフトの大きい滑走ブロックから2部分、活動的なブラケット、ブロック用具シャフト、活動的なブラケットの刃変わる油圧記入項目の&exitの滑走成っていてメカニズムを、上部用具シャフトの電気に持ち上がること及び調節可能なmechani、等を押し下げるために調節する。

8. スクラップのリワインド メカニズム:

それはブラケット、巻き戻すシャフトから基盤、2枚の円錐形の巻き戻すディスク、chain&のスプロケット車輪伝達メカニズム、減力剤、カップリング、モーター等に耐える成っている。

9. 輪になる&transitionの仕事台:

それはブラケットから成っていて、基盤に、支持版rollerway耐える、

輪になるピットLength×width×depth:技術的な変数として

上昇のための水圧シリンダが付いている転移の仕事台。

それは2部を左右に含んでいる。

10. Pre-separation、張力メカニズム、油圧出版物の分離のメカニズム、版支持のメカニズム:

それは基盤から成っていて、基盤に、前seperation軸受け耐え、ブラケットを弱め、油圧lifting&がメカニズムを押し下げる版を弱める版を、ブラケット、2つの張力反射器ロール、出版物seperationブラケット、出版物seperationシャフト、油圧出版物seperationを押し下げる戻す及びメカニズム、油圧版支持のメカニズム、分離シート、ナイロン スペーサの薮等が装備されている油圧版支持のlifting&のバランスのメカニズム持ち上げる張力弱める。

11. 反動の単位:

それは基盤から成っていて、反動しはさみのディスク、斜めの滑走ブロックのexpansion&の引き込みメカニズム、メカニズムを、拡張&rotataryオイル シリンダー メカニズム切る、油圧口AC速度調節可能なモーター等が装備されている防止装置のメカニズム、カップリング、油圧活動的な援軍、支持基盤を拡張保つギア ケース、反動シャフト、アーチの版を減らす。

12. 油圧荷を下すトロッコ:

このトロッコは分けコイル、油圧移動を運ぶことができ、上昇はトラックがラインおよび出口を動かすモーターfour-wheeledガイドによって、トロッコのランニング操作される。

13. 電気システム:

中央制御のテーブル。

それはキャビネット、主要な電気制御作動のキャビネット、補助作動のキャビネットおよび他の電気設備から成っている。切り開き、反動モーター。

装置セットの安全保護、緊急のstop&パワー カットのボタン、機械停止表示ランプ等。

14油圧装置:

水力25L/min

を含んで:油圧場所、弁、オイル タンク、共同、柔らかい管、堅い管等。

刃を、スペーサ切り開く、スペース版、スペーサのバレル、ゴム リングのリスト（ない機械によって、追加料金を必要としなさい）
