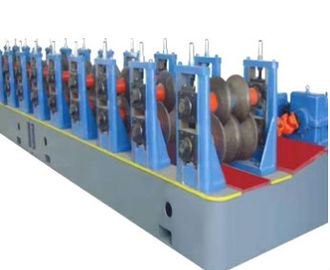

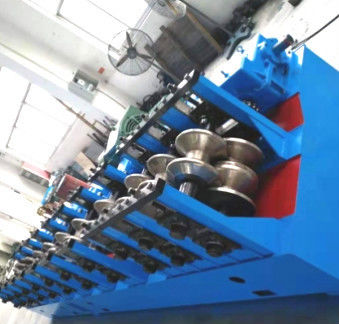

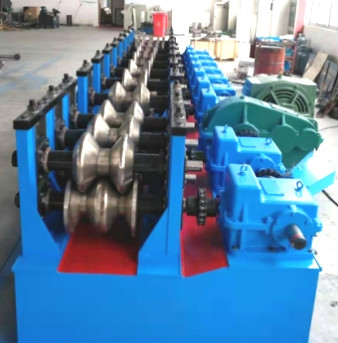

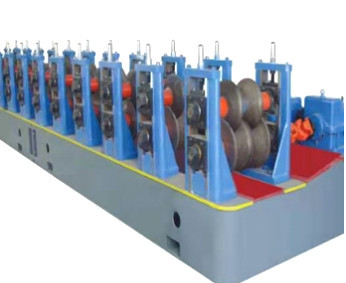

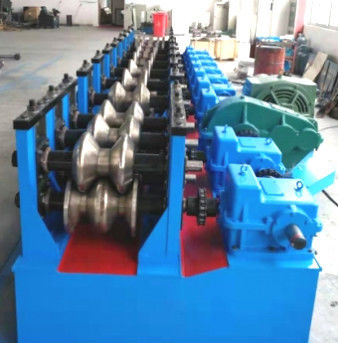

機械を形作る鋼鉄2波3.0mmのガードレール ロール

機械を形作る鋼鉄2波3.0mmのガードレール ロール
Steel Two Waves 3.0mm Guardrail Roll Forming Machine
機械を形作る鋼鉄2波3.0mmのガードレール ロール 機械を形作る鋼鉄2波3.0mmのガードレール ロール 機械を形作る鋼鉄2波3.0mmのガードレール ロール 機械を形作る鋼鉄2波3.0mmのガードレール ロール 機械を形作る鋼鉄2波3.0mmのガードレール ロール

大画像 :  機械を形作る鋼鉄2波3.0mmのガードレール ロール

商品の詳細:
起源の場所: ウーシー、中国
ブランド名: CMC
モデル番号: 31085
お支払配送条件:
最小注文数量: 1セット
価格: According to the machine requirements
パッケージの詳細: 裸体
受渡し時間: 条件に従って
支払条件: L/C、D/A、D/P、T/T
供給の能力: 実際の状態に従って

機械を形作る鋼鉄2波3.0mmのガードレール ロール

説明
原産地:: ウーシー、中国 電圧: 380V 50Hz 3Phases
銘柄:: CMC 製品名:: 機械を形作る2つの波のガードレールのローラー
タイルのタイプ:: 鋼鉄 ビデオ出て行点検:: 提供される
ハイライト:

機械を形作る476mmのガードレール ロール

,

機械を形作る20.7KWガードレール ロール





I.Basic機械変数

  1. 原料の機械特性そして指定

          材料:Q345Bによって電流を通されるシート

          厚さ:2.5~3.0mm

           幅:450-476mm

           重量:65KG

          プロダクトの指定

          プロダクト:副産物のデッサン

          プロダクト幅:310mmの± 5mm

          プロダクト高さ:81mmの± 5mm

           製品仕様書

          方法の形成:cold roll形成

          生産の速度:≤10m/分

          供給の方向:左の供給

          主要な電圧:380V、50Hz

          単位の総力:20.7KWについて

          ドライブ軸受:6026

          ターボ上昇:SWL10-3/23-FU3

           メイン ドライブ モーター:YVP180M-4-15

          減力剤:ZQ500-48.57

          ウォールボード材料:A3

          シャフト材料:40

          型材料:Gcr15



装置の構造のII.Overview

機器のフレームは老化する処置、3ローラーの構造、上部1およびより低い2の後でA3鋼板によって、処理されますより低いローラーは固定構造を採用します、上部のローラーはスライダーの動きの調節を採用し、上部を調節するために3組のタービン箱ドライブはモーターによって運転され、3組の箱の同時性を保障するためにより低いタービン箱は連接棒によって接続され全機械の平行を保障するために3つの独立した壁版はシャフトによって接続されます。ローラー シャフトの直径は110mmです。2組の左右、1のための内部アークおよび1のための外アーク、および一組の15KW主要なモーターの型があります。それはギヤを通して左右のより低いシャフトを運転するZQ500減力剤によって運転されます。ギヤ モジュールは10m、左右それぞれのための1です。プロダクトは操作コンソールを通して処理されます。



III.Equipment構成チェックリスト



いいえ



部分名



1



型の形成



1組の各側面の型

2



15KWドライブ モーター



1Set

3



型シャフトの形成



3Sets

4



ターボ上昇



3Sets

5



持ち上がるドライブ モーター



1Set

6



ZQ500減力剤



1Set

7



電気コンソール



1Set

8



装置のアンカー・ボルト



1Set







IV.Ourサービス

·サンプルは利用でき、自由です。

·

·私達は商品の沈殿物を得た15-30日が後配達をします。

·

·私達の商品はすべて最もよい価格および適正価格とあります。

·

·私達は空気によって海によって配達を、するかまたは表現してもいいです。

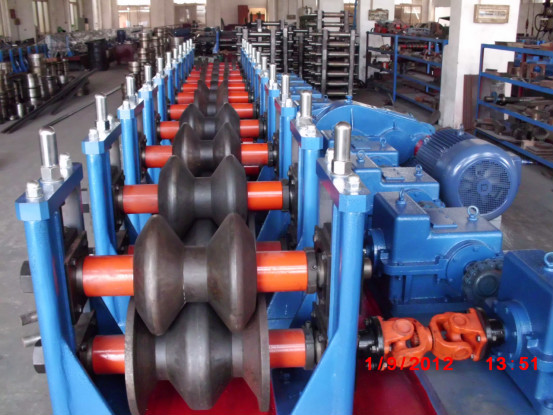

V.Bending機械装置の構造の図表:
